【导读】道路照明是城市照明的重要组成部分，传统的路灯常采用高压钠灯360度发光，光损失大的缺点造成了能源的巨大浪费。当前，全球的环境在日益恶化，各国都在发展清洁能源。而随着国民经济的高速增长，我国能源供需矛盾日渐突出，电力供应开始存在着严重短缺的局面，节能是急需解决的问题。因此，开发新型高效、节能、寿命长、显色指数高、环保的LED路灯对城市照明节能具有十分重要的意义。
一、前言
道路照明是城市照明的重要组成部分，传统的路灯常采用高压钠灯360度发光，光损失大的缺点造成了能源的巨大浪费。当前，全球的环境在日益恶化，各国都在发展清洁能源。而随着国民经济的高速增长，我国能源供需矛盾日渐突出，电力供应开始存在着严重短缺的局面，节能是急需解决的问题。因此，开发新型高效、节能、寿命长、显色指数高、环保的LED路灯对城市照明节能具有十分重要的意义。
道路照明与人们生产生活密切相关，随着我国城市化进程的加快，LED路灯多种优势逐渐走入人们的视野、成为世界上最具有替代传统光源优势的新一代节能光源，因此LED路灯将成为道路照明节能改造的最佳选择。
二、常见道路照明分类
三、路灯照明灯具的功率选用标准
四、120W路灯电源案例分享设计资料
4.1根据对应表型号：120W路灯对应驱动芯片型号是RSC6112S
RSC6112S芯片是适用于120W功率段 LLC 谐振拓扑，带有半桥驱动的恒流控制电路的芯片，最高工作频率在130KHZ；内部集成的模块包括：逻辑输入信号处理电路、欠压检测电路、过压保护电路、过温保护电路、CS反馈信号整流电路、误差放大器电路、压控振荡电路、电流过零检测电路（ZCD）、电平位移电路等模块；
该芯片可自动设置死区时间，防止高端和低端输出功率管的同时导通，方案设计简单可靠；具备开路保护，短路保护，过温保护等保护功能；
巧妙利用LLC谐振信号构成PFC电路的方案，采用的是 CS-CP PPFC+ LLC (电流源电荷泵 +串联谐振)技术，实现高PF低THD的照明方案：
该方案可稳定工作的环境温度是：-40度˜+85度，适合全球范围。
4.2确定输入电压范围段：ACIN180V-264V/50HZ单电压段的项目，使用瑞森半导体CS-CP-LLC的方案做高PF方案性价比最高！如果客人需求是全电压段ACIN90V-264V/50-60HZ，后级配瑞森半导体LLC芯片方案：RSC6112S，来实现120W路灯方案。
4.3根据下表的计算出关键参数的参数值，如谐振电感，谐振电容，电荷泵电容，高压电容，变压器的匝比，反馈的比值等关键器件；
4.4对于表单中没有计算的功率器件：MOS，肖特基，整流桥等选型说明如下，这类LLC软开关的器件的选型：瑞森半导体CS-CP-LLC方案MOS耐压500V，肖特基耐压是驱动电压空载电压的2-3倍（考虑温升升高后降额使用，以及对应温度曲线），电流值的大小与电源散热有直接关系，一般输出1A电流，推荐选用3A-5A的肖特基；整流桥选用快恢复或超快恢复的RS系列，US系列，ES系列等，电荷泵的二极管需选用超快的US系列，ES系列；

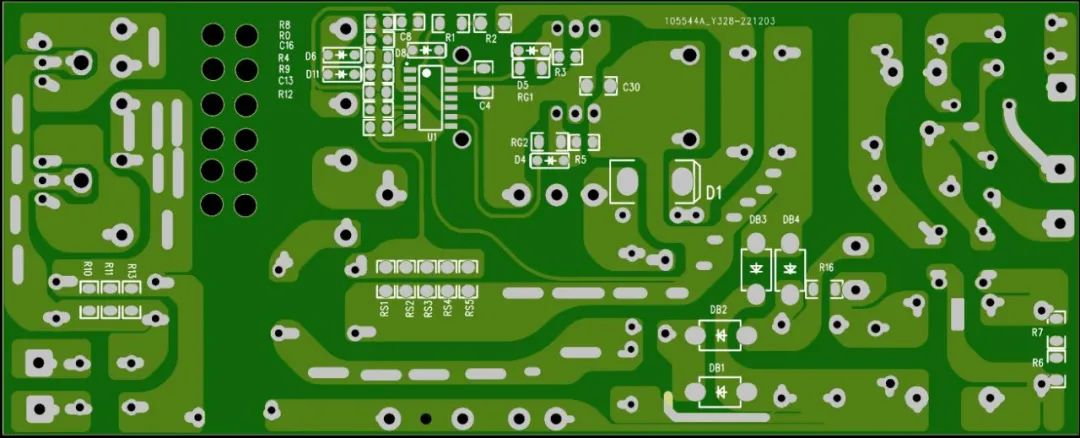

4.5接下来进行原图制作与PCB layout，分享实际案例的原理图（输入180-264V/50HZ，输出85-115V1050mA，浪涌6KV，高PF无频闪方案）如下：
4.6 接下来制作BOM物料清单与变压器谐振电感图档，分享实际案例的（输入180-264V/50HZ，输出85-115V1050mA，浪涌6KV，高PF无频闪方案）。

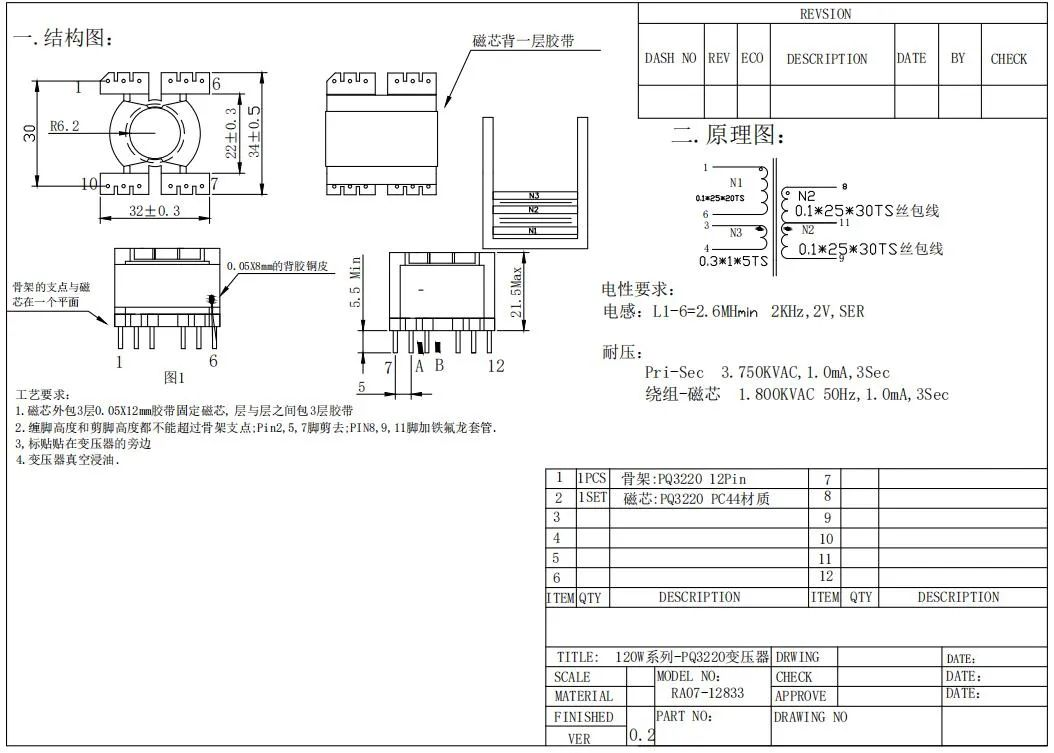

主要变压参数
谐振电感参数
EE13互感电感参数
LED驱动整机性能与频闪系数测试
优秀的频闪指标(SVM0.03，PST 0.004)，符合健康照明。
综上所述，瑞森半导体LLC方案应用在道路照明之优势 ： 高效率与高PF值、高可靠性 。
1.瑞森半导体--创新型PFC电路方案，省去APFC专用的芯片及周边线路，有效减少元件数量30%左右，提升方案可靠性，提升生产直通率减低成本；
2.电源转换效率高: 瑞森半导体方案50W效率90%，200W效率达到94.5%（行业要求电转换效率≥85%），带来的收益是最高可以节省用电量接近10%，减少散热材料，延长灯具寿命；
3.高PF值：瑞森半导体方案PF≥0.98高于行业要求PF≥0.92，带来的收益是减少对国家电网的谐波污染，降低线路线缆的成本；当然产品的优势发挥需要结合成品灯的安装，结合具体的安装调整发挥特长。
