【导读】该电路图显示了如何从正电压电源获得负电压。该电路的另一个优点是，负电压与原始正电源一起可用于模拟双电源。该电路基于定时器ICNE555。NE555作为非稳态多谐振荡器接线，工作频率约为1KHz。方波输出（如果位于IC的引脚3处）。

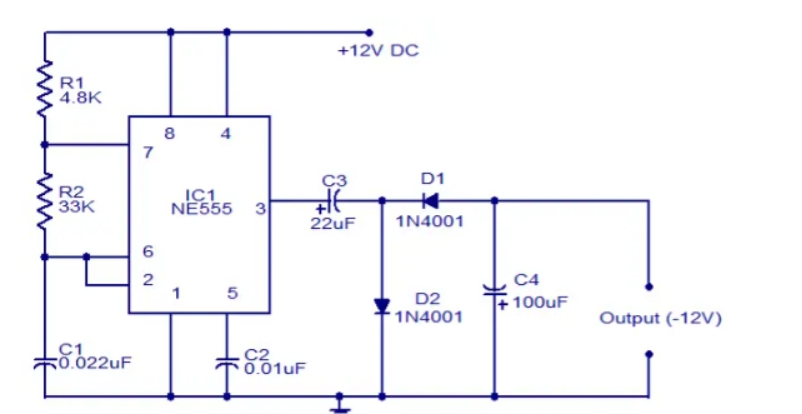

该电路图显示了如何从正电压电源获得负电压。该电路的另一个优点是，负电压与原始正电源一起可用于模拟双电源。该电路基于定时器ICNE555。NE555作为非稳态多谐振荡器接线，工作频率约为1KHz。方波输出（如果位于IC的引脚3处）。在方波的正半部分，电容C3通过二极管D2充电。当IC的输出为零时，C3通过二极管D2放电，电容C4充电。因此，D1阳极和C4阴极交界处的电压相对于接地将始终为负。
在Vero板上组装电路。
IC1必须安装在支架上。
C3和C4的额定电压必须至少为25V。
请勿连接消耗超过50mA电流的负载。
负电压输出将始终比正电源低几伏。
正电压转负电压的方法图解
方法一：
如上图采用倍压整流法，5V，1KHz的正弦信号经过三极管推挽放大后。利用倍压整流得到所需负电压！（+5V变-4V ）

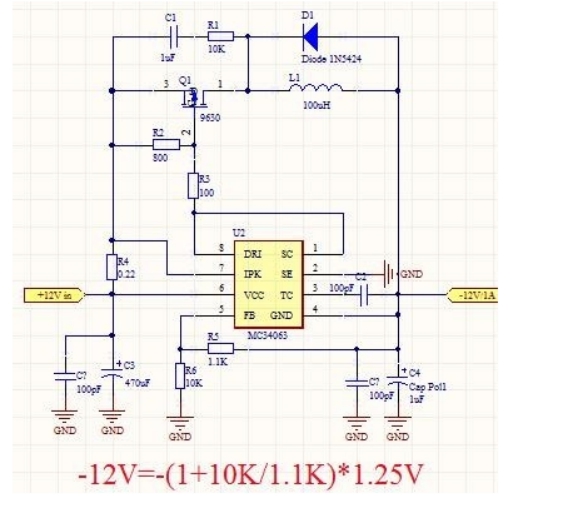

方法二：34063-DC-DC转换法（利用开关电源原理的电压反接原理）电路图请参考MC34063升压电路，然后把需要的电压反接

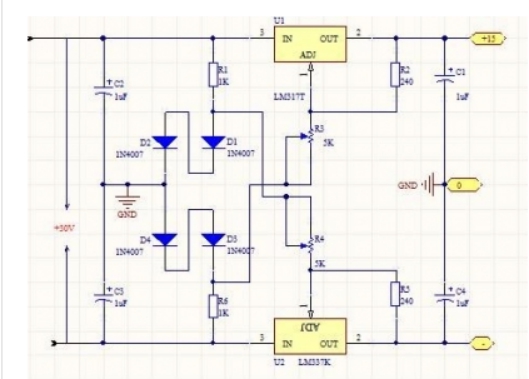

方法三：LM317+LM337单转双电压法
