【导读】在现代电子系统的精密舞台上，两类关键“演员”——仪表放大器（In-Amp）与功率放大器（Power Amp）——扮演着截然不同却都不可或缺的角色。它们虽共享“放大”之名，但设计哲学、核心任务与应用疆域存在本质差异。理解这种差异，是工程师为系统挑选“最佳配角”的关键。
在现代电子系统的精密舞台上，两类关键“演员”——仪表放大器（In-Amp）与功率放大器（Power Amp）——扮演着截然不同却都不可或缺的角色。它们虽共享“放大”之名，但设计哲学、核心任务与应用疆域存在本质差异。理解这种差异，是工程师为系统挑选“最佳配角”的关键。
一、核心使命与设计架构：精度与力量的分野
1. 仪表放大器：微弱信号的“高保真捕手”
●使命核心： 专为精确提取并放大叠加在强大共模噪声（如工频干扰）背景下的微弱差分信号而生。目标不是提供功率，而是提供无与伦比的精度、稳定性和抗噪能力。
●架构精髓： 经典的三运放结构是其灵魂所在。输入级采用两个同相放大器提供超高输入阻抗，避免对信号源造成负载效应；中间差分放大器精准放大输入级输出间的电压差。这种结构天然赋予其卓越的共模抑制能力。
●关键特性聚焦：
●超高共模抑制比 (CMRR)： 衡量抑制共模噪声的核心能力，典型值可达80dB至120dB甚至更高，是其在嘈杂环境中锁定微弱差分信号的“金钟罩”。
●高输入阻抗： 通常为GΩ级别，汲取信号源的电流极小，避免信号衰减（如生物电信号、传感器输出）。
●低失调电压与低温漂： 确保放大微小直流或低频信号时的长期精度（如应变片、热电偶）。
●低噪声： 内部噪声（电压噪声、电流噪声）极低，避免淹没本就微弱的待测信号。
●增益精确且易于设置： 增益通常由单个高精度电阻设定，精度高、温漂小。
2.功率放大器：能量的“强力引擎”
●使命核心： 核心目标是高效地将输入信号电压/电流转换为足够大的输出功率，以驱动低阻抗负载（如扬声器、电机、天线、继电器），使其有效工作。关注点是功率容量、效率和负载驱动能力。
●架构多样性： 结构变化丰富，如经典的甲类（A）、乙类（B）、甲乙类（AB）、丁类（D，开关式）等。设计重点在于输出级的大电流处理能力、低输出阻抗、散热效率和失真控制。
●关键特性聚焦：
●高输出功率： 核心指标，瓦特（W）至千瓦（kW）级不等，满足驱动负载的能量需求。
●低输出阻抗： 确保功率能高效传输给负载（通常4Ω/8Ω扬声器），减少损耗。
●高效率： 尤其在大功率应用中至关重要（如丁类功放效率可达90%以上），减少能源浪费和发热。
●散热能力： 大功率转换必然伴随发热，散热设计（散热片、风扇）是功放可靠性的基石。
●总谐波失真 (THD)： 衡量输出信号波形相对于输入信号的保真度，是音质或控制精度的关键指标。
二、关键参数对比：量化差异

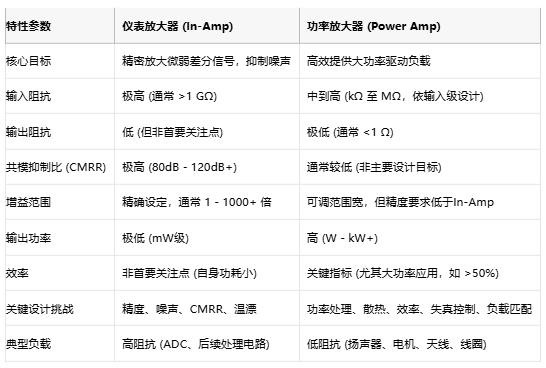

下表清晰呈现了两者在关键性能指标上的显著差异：
三、应用疆域：各领风骚
●截然不同的特性，自然导向泾渭分明的应用场景：
●仪表放大器的王国：精密测量与传感
●工业传感器信号调理： 应变片、压力传感器、称重传感器、热电偶、RTD（微弱mV输出，存在共模干扰）。
●生物医学仪器： 心电图(ECG)、脑电图(EEG)、肌电图(EMG)等生物电信号采集（极其微弱，uV级，高噪声环境）。
●精密仪器仪表： 高精度数据采集系统(DAQ)、万用表、分析仪器前端。
●有源电桥电路： 提供精确的激励和检测放大。
●低边/高边电流检测： 放大分流电阻上的微小压降，存在高共模电压。
●功率放大器的战场：能量驱动与控制
●音频系统： 驱动扬声器（Hi-Fi、PA系统、耳机放大）。
●无线通信： 射频功率放大器(RF PA)，驱动天线发射信号。
●电机控制： 驱动伺服电机、步进电机的线圈绕组。
●电源管理： 线性稳压器的调整管驱动（虽然效率低）、开关电源控制。
●执行器驱动： 驱动继电器、电磁阀、压电陶瓷等负载。
●测试设备： 作为程控电源或大电流/电压信号源。
四、优势分析：扬长避短
●仪表放大器的“精”之道：
●抗噪之王 (高CMRR)： 在强电磁干扰、工频噪声环境中提取真实差分信号的终极武器。
●微伏世界探秘 (高精度/低噪声)： 对微弱信号进行不失真的精细放大，是精密测量的基石。
●无扰之触 (高输入阻抗)： 对高内阻传感器信号几乎零损耗接入。
●稳定之锚 (低失调/低温漂)： 保证长期测量的一致性和可靠性。
●功率放大器的“力”之势：
●能量洪流 (高输出功率)： 将控制信号转化为驱动物理世界负载所需的强劲能量。
●强力掌控 (低输出阻抗)： 牢牢“抓住”低阻负载，实现高效功率传输和有效控制。
●绿色动力 (高效率)： 在大功率应用中显著降低能耗和发热，提升系统能效比和可靠性（尤其开关功放）。
●驱动万象 (负载适应性)： 设计可适配从感性（电机、继电器）到容性（压电）再到阻性（扬声器）的各种负载。
五、选型考量：没有最好，只有最合适
在工程设计中，选择仪表放大器还是功率放大器，绝非优劣之争，而是需求匹配之选：
1. 问信号： 信号极其微弱（uV/mV级）？存在强共模干扰？需要超高精度和稳定性？——仪表放大器是首选。
2. 问负载： 需要驱动扬声器、电机、线圈等低阻负载？需要输出瓦特级以上的功率？——功率放大器是不二法门。
3. 问系统位置： 处于信号链最前端（传感器接口）？——优先考虑仪表放大器的精密特性。处于信号链最终端（执行器驱动）？——功率放大器当仁不让。中间可能需要电压放大级（运放），但非功率驱动。
结语：协作共谱技术华章
仪表放大器与功率放大器，一个专注于信号世界的精微探测与纯净提纯，一个致力于物理世界的能量转换与强力驱动。它们是电子工程师手中应对不同挑战的“精密手术刀”与“强力引擎”。深刻理解其原理差异、性能边界与应用场景，是构建高性能、高可靠性电子系统的关键基石。在日益复杂的智能系统中，它们常协同工作：仪表放大器精心拾取并初步放大来自传感器的微弱信息，经过处理，最终由功率放大器将决策转化为驱动执行机构的澎湃之力，共同奏响感知世界、驱动未来的技术交响曲。
