【导读】变压器作为电能转换的核心设备，自1885年闭路磁芯变压器发明以来，其基础工作原理始终基于电磁感应定律——当交流电通过初级绕组时，在铁芯中产生交变磁通量，进而在次级绕组中感应出电动势。
非晶合金材料使空载损耗降低70%，平面变压器厚度压缩至2.65mm，集成变压器IC将解决方案体积减少80%
变压器作为电能转换的核心设备，自1885年闭路磁芯变压器发明以来，其基础工作原理始终基于电磁感应定律——当交流电通过初级绕组时，在铁芯中产生交变磁通量，进而在次级绕组中感应出电动势。核心公式揭示本质：
其中V为电压，N为绕组匝数。而现代技术演进已从材料、结构、集成三个维度重构了传统变压器形态。
01 核心原理与技术演进
电磁感应虽是百年根基，但材料创新正推动能效边界。非晶合金铁芯变压器空载损耗仅为硅钢变压器的20%，特别适用于光伏电站等轻负载场景7。而植物油绝缘介质以97%生物降解率解决环境污染难题，成为高海拔变电站新宠。
结构革命体现为平面变压器崛起。通过印刷电路板叠层绕线取代传统铜线绕组，平面变压器实现：
●高度集成：厚度仅2.65mm，较传统方案体积减小80%
●极致效率：转换效率达99.7%，整机效率超95%
●超低EMI：优化磁屏蔽设计通过CISPR 32 B级认证无需额外滤波器
半导体集成开辟新路径。德州仪器UCC12050将变压器与DC/DC转换器集成于单芯片，功率密度达传统模块的2倍，5kV隔离电压满足工业严苛环境。
02 分类图谱与多维优势
技术路线矩阵
能效与成本博弈
●环形vs开关电源：400W环形变压器效率90-93%，温升低，寿命超30年；同功率开关电源效率仅78-85%，依赖电解电容（寿命约2年）
●非晶合金经济性：虽初始成本高，但5-7年节电收益可抵消价差，特别适合负载率<40% 场景
03 成本分析与选型要则
全生命周期成本模型
变压器选型需平衡初始投入与长期运营成本，原材料占比超总成本60%：
●铜铝替代：全铝线圈1250kVA比全铜便宜30%，但空载损耗高1.8%，年电费多支出2.4万元
●能效溢价：一级能效SCB13比二级SCB11贵3万元，但年省电费3.65万元，回本周期仅8个月
选型避坑三原则
1. 材质验证：实测铜层厚度（国标≥2.5mm），拒绝1.8mm以下缩水版
2. 高频器件匹配：POE电源选250kHz工作频率变压器，分布电容需<10pF以降低损耗
3. 热管理设计：油浸式优先油循环散热结构，平面变压器需验证PCB铜箔通流能力
SiC-MOSFET 成为高频变压器驱动首选。选型需满足：
ID额定值取峰值电流2倍，如0.66A工况选4A级SiC-MOSFET。
04 头部原厂竞争格局
全球变压器市场呈现技术分层，国际巨头垄断高端，国内企业聚焦差异化突破。

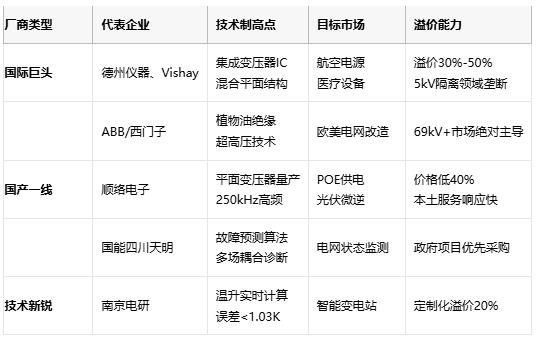

原厂竞争力矩阵
认证壁垒是国内企业出海关键障碍。欧美市场对中国品牌存在供应链安全顾虑，德国、法国市场准入需通过VDE/UTE认证，周期长达18个月2。
05 创新趋势与场景突破
1. 固态革命
GaN/SiC器件 驱动固态变压器（SST）商业化。英伟达数据中心采用SST直接将13.8kV交流电转换为800V直流电，省去3-4级转换，效率突破96%，体积缩小90%1。天风证券预测，2030年全球数据中心SST需求将达20GW，市场规模超100亿元。
2. 智能诊断
●频温归一化：福州大学团队通过微分解谱分离油纸绝缘多弛豫过程，消除温度对介电谱影响，使诊断准确率提升至98.7%
●温升实时计算：华北电力大学开发降阶算法，仅需3.4秒完成绕组温度场重构，较传统数值计算提速1000倍
3. 材料创新
非晶合金+植物绝缘油 组合成为高原变电站标配。国网青海项目验证-40℃环境下，添加降凝剂的植物油绝缘系统可靠运行，生物降解率超97%。
山东半岛50米水深的海上风电场中，日立能源69kV干式变压器凭借环氧树脂浇注绕组抵御盐雾腐蚀；英伟达数据中心内，固态变压器将电能转换环节从机房移到电网接入端；青海2200米高海拔变电站，大豆油绝缘介质在-25℃环境中静静流淌——三条技术路线正并行重塑电力转换的未来。
