电源装置是电子电气设备中所不可缺少的部件，开关电源以其效率高、体积小、重量轻、电压适应性好等优点，受到相关行业的青睐。但目前存在的缺陷是电磁骚扰大，对环境或对其他设备造成不利影响。目前对于可变负载的开关电源，笔者所了解到的产品最低输出噪声电压也在70 mV以上。设计低电磁骚扰的开关电源，也就成了许多设计人员的希望，为此提出了种种方法。

开关电源电路结构与降噪原理

该开关电源的设计目标是稳定20 V输出，输出电流0～2 A可变，用于音响系统。为了突出降低电磁噪声的处理技术，简化电路，用单片开关电源芯片TOP224Y进行设计。TOP224Y内部已包含了PWM调制所需的所有电路以及激励管输出，由它激励变压器，开关频率为100 kHz，内部MOS激励管的耐压为700 V，输出功率小于45 W。电路如图1所示，该电路可以获得更大的输出功率，只需更改部分器件。图1中左边的电路R1，L1，D1，C1至C7是常规的共模滤波和整流电路，获取约300 V的直流电压供DC-DC变换电路使用；最右边电路L5，C11等是普通的LC滤波电路；IC2，D8，R9，R10组成电压反馈电路，形成闭环结构，稳定电源输出电压；中间部分是DC-DC变换器，降噪声的关键是对这一部分的电路进行适当处理。

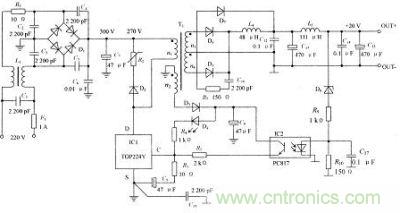

图1：低噪声开关电源原理图

对于中间部分电路而言，TOP224Y作为PWM控制、激励，都是常规处理。控制端C的工作电压取自变压器的反激励电压，其中D3是整流管，D4是发光二极管，用作指导灯。C端的反馈信号来自IC2的输出。芯片的漏极输出端D连接变压器和R1，D2，其中R1是半导体压敏电阻，与D2一起组成芯片限压保护电路，防止芯片因过压而击穿。该项电路的激励方式采用以正激励为主的正、反混合激励式，变压器有4个绕组，其中2个是基本相似的输出绕组n3,n4，它的同名端关系如图2所示。

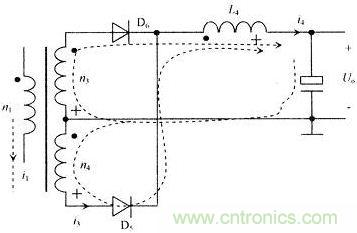

图2：电路续流的路径

DC-DC变换后的整流管使用了三只：D5，D6和D7，没有独立设置续流二极管，不同于其他电源电路。D5为续流而设置的复用二极管，D6和是正激励脉冲整流二极管，D7是反激励电压整流二极管。L4是DC-DC变换后的第一级滤波电感。在正激励期间，变压器输出绕组n3经D6，L4输出电流，第一级滤波电感L4中电流i4增大，同时，变压器自身利益的激励磁电流i1也在增大。

当正激励结束马上就进入反激励阶段，滤波电感L4中电流i4将从原值逐步减小。而变压器中也会保持励磁电流，但它是多绕组结构，励磁电流可以出现在任意一个绕组中，各电流方向以维持原磁场方向为准。如果控制当时的滤波电感电流i4>n1i1／n4，可以将变压器磁芯中的励磁电流全部转移至n4绕组。也就是电流i4流经变压器输出绕组n4，除了维持变压器磁芯磁场，尚有多余，其余量在n4与n3中按匝数比分配。此时，二极管D5马上导通，二极管D6继续导通，而二极管D7仍然截止。变压器绕组无感生电压，不放释放磁场能。随着滤波电感储能的释放，电流i4逐步减小，直至i4=n1i1／n4时，D6进入截止状态。可见D6没有被除数强迫截止，处理得当，可以消除其关断噪声。接着，变压器开始产生反激励电动势而释放储能，二极管D7开始导通，变压器的反激励电压被限制。直到变压器储能释放尽，等待下一个周期的激励。

按照这一方法处理，可以消除整流二极管D6的硬关断噪声，但变压器漏感造成的芯片激励管的硬关断噪声仍然存在，这里的辅助绕组可以起到一定的吸收作用。对于整流二极管的硬开通噪声，仍采用RC电路吸收能量，降低噪声，如图1中的R7，C10电路。
