一巧用16.X版本快速改变表底层布局布线
“工欲善其事，必先利其器”，做为一个LAYOUT工程狮，模块细化、布局，布线，是必备的技能，这些技能可以说是最基本的技能，想要成为一名高级或资深的工程师，必须要学会除基本技能外的其它技能及知识。下面高速先生就来分享一个可能许多工程师会遇到的问题。

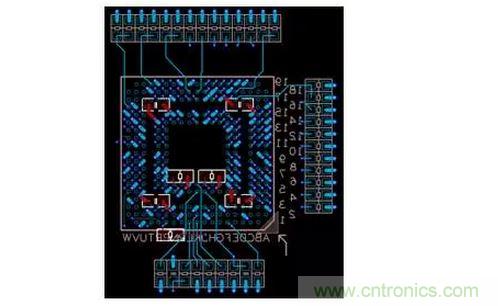

在做设计时，由于自己的疏忽，导致PCB的布局层面颠倒，由于板卡进度急没注意设计要求，直接以TOP层为主要布局层，把BGA芯片、电源模块、大电感、大电容等都布到TOP层，互检时发现问题，这时如果重新把表底层交换一下再布局的话可能会浪费比较多的时间，会影响板卡总体进度，所以咱们就需要一个比较神奇的方法处理一些，可以说是“秒秒钟”就能搞定。在此以一个模块为例讲解。
方法如下：

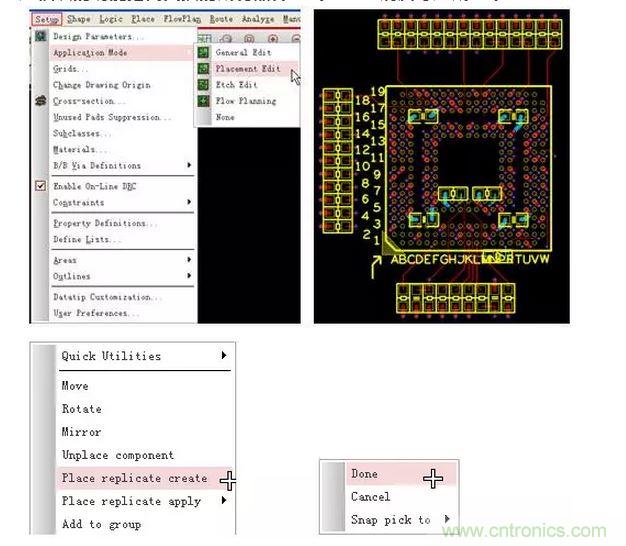

1.用16.X创建模块的功能把需交换的所有器件、线、孔、铜皮等建成一个module
暂时先叫unnamed.mdd吧。

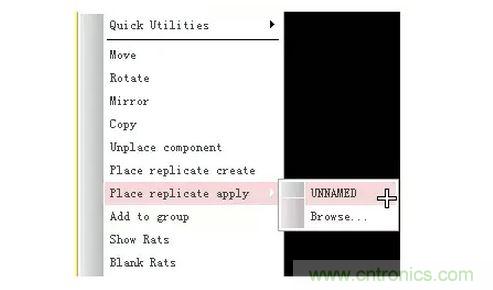

2.然后再选中这些需交换的所有器件、线、孔、铜皮等复用刚创建的module

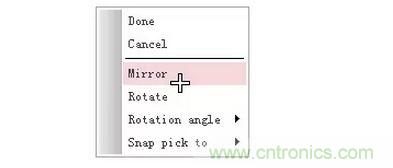

3.Module会跟着鼠标，右键选择mirror.
操作完以上三步之后你就会发现神奇的事情已经发生，TOP层与BOT层需交换的所有器件、线、孔、铜皮等已经变成你想要的样子。
至此，TOP层与BOT层交换基本完成，小编说得比较慢，操作的话其实就是“秒秒钟”的事，大家可自行试用一下。
二解锁命令不能解锁器件
相信有一部分人在用ALLEGRO做设计的过程中偶尔会遇到器件移动不了的情况，甚至用UNFIX命令也解除不了的情况，现在小编就分享一下解决方法：

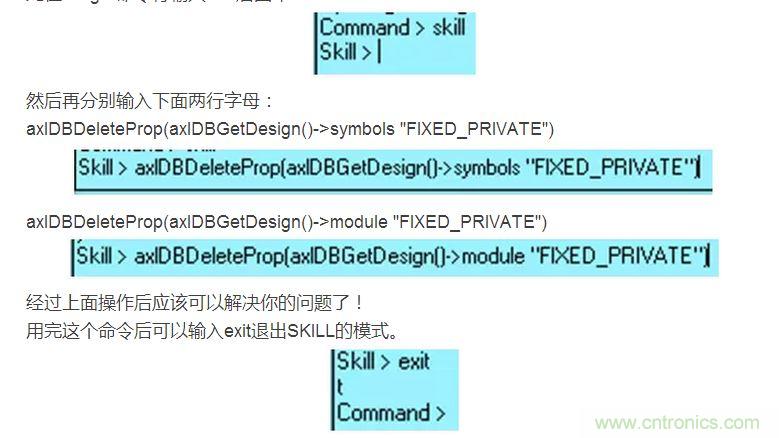

先在allegro命令行输入skill后回车
以上就是高速先生分享的两个算是还比较实用的小技巧吧，希望能和大家一起探讨学习。
