【导读】村田推出的ESD保护装置用于天线周边的滤波器以及保护IC不受静电损坏，抑制低频段的插入损耗。不用担心TVS中发生的谐波噪声。
使用TVS的ESD对策的改善
作为天线周边产品的ESD对策，如果使用TVS的话，无论如何，由于输出信号时的谐波噪声都会降低接收灵敏度。
*TVS是使用了齐纳二极管式的半导体ESD保护装置。另外，村田将陶瓷ESD保护装置命名为A-TVS(Advanced-TVS)
TVS引起谐波噪声的原因

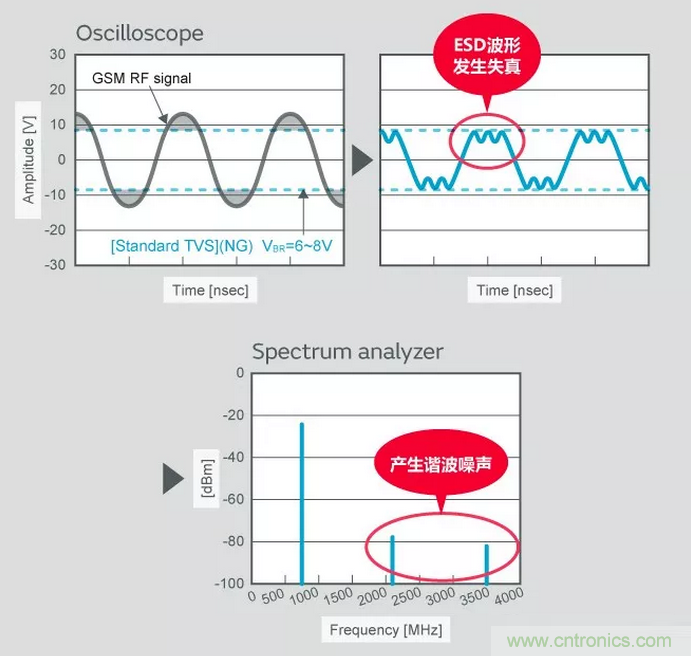

一般使用TVS的场合，即使信号振幅超过TVS的击穿电压(VBR)的一瞬间，信号波形也会失真。因此，信号频率外谐波噪声发生，受其他信号干扰，都会导致天线的接收灵敏度降低。
对策方法和效果：
村田陶瓷ESD保护装置将A-TVS (LXES** A系列) 电和电容器组合起来，杜绝谐波噪声，并改善插入损耗并进行ESD对策。
*村田陶瓷ESD保护设备（LXES**A系列）容量低，具有ESD耐性以及有良好的ESD保护性能，因此被称为A-TVS(Advanced-TVS)。

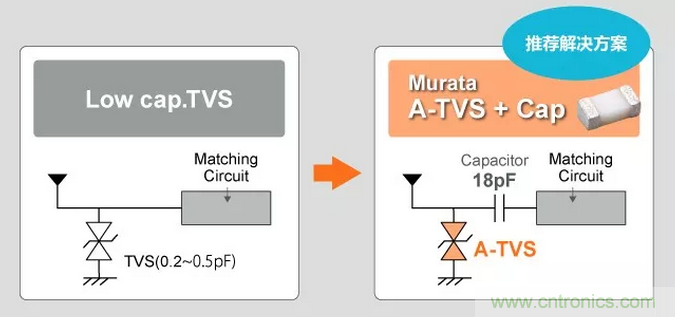

用村田的A-TVS（LXES**A系列）和电容器来替换TVS的ESD对策

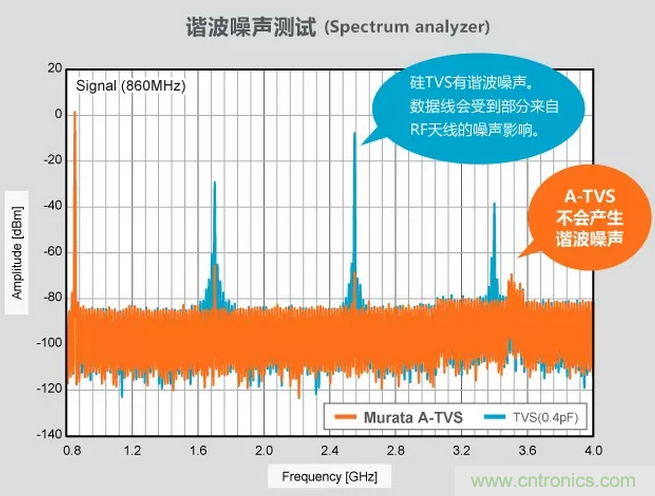

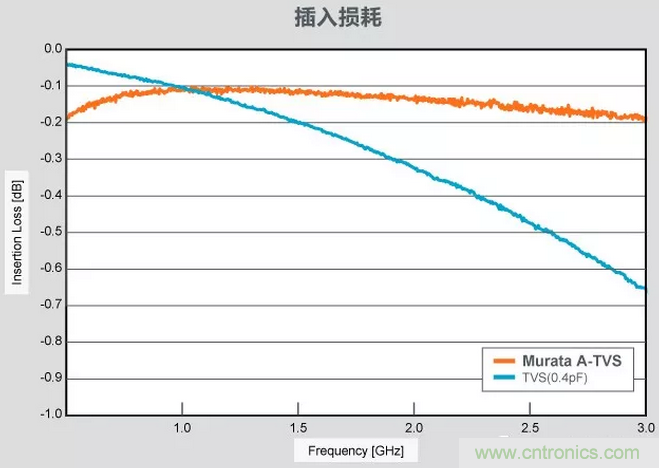

如下图，不会发生谐波噪声，且可改善插入损耗，实行ESD对策。
村田的A-TVS（LXES**A系列）因比一般的TVS的击穿电压高，不会发生信号波形失真，也不会产生谐波噪声。
今后，在采用载波聚合等规格时，同时使用的频段也随之增加的话，谐波噪声确实会成为大问题。
因此，不会产生谐波噪声的村田的A-TVS（LXES**A系列）可以说更加适用于RF天线的ESD保护方案。
原创： 村田制作所
