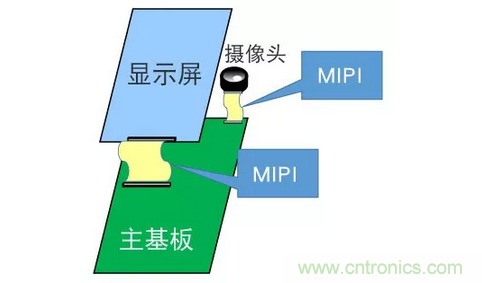

【导读】近年来随着信息量的增加，智能手机向着大屏高像素化发展，显示屏传输影像信号的数据量也在增加。为了有效地传输信号，通常使用叫做MIPI D-PHY的差分传输接口。但为追求更高的传输速度，开始使用MIPI C-PHY。MIPI C-PHY与原先的D-PHY的传输方式不同，因此也需要不同的静噪滤波器。此处将介绍MIPI C-PHY的静噪的特点和对策元件。
什么是MIPI C-PHY

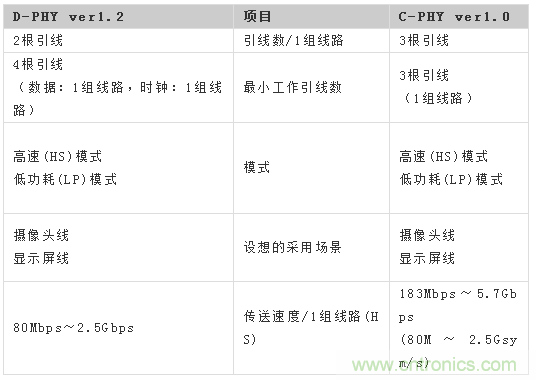

MIPI C-PHY是MIPI Alliance制定的便携设备中数据传输的规格，D-PHY1组线路最大2.5Gbps，而C-PHY可达到5.7Gbps的信号速度。
D-PHY之后还制定出了M-PHY规格，C-PHY介于D-PHY和M-PHY之间成了标准规格。
一般差分传输线D-PHY的1组线路由2根引线构成，C-PHY则是1组线程则由3根引线构成的复杂的差分传输线。
C-PHY的优势
C-PHY为3线传输→数据传输速度提升（*信号频率与D-PHY相同）
时钟线不存在→更节省空间

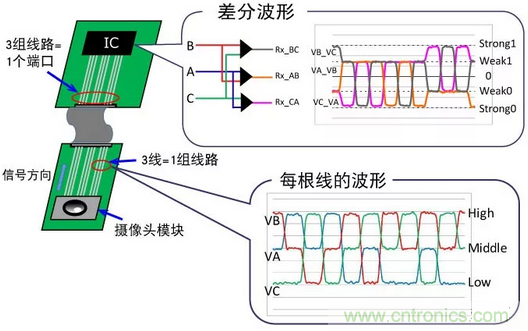

MIPI C-PHY的信号传输
3根线组成一组线路传输数据
时钟线不存在
3根线（A,B,C）的值为高，中，或低
3根线的值各不相同（不会发生2根线以上相同的状态）
接收信号为2根线各自的差分(AB,BC,CA)
每根线整合为50Ω，差分为100Ω
