中心议题：

• 光传送网的宽带需求
• 光传送网OTN(OTU4)简介

解决方案：

• 光纤链路连接的光网络单元
• OTN标准所支持的100G的线路速率

供应商、企业以及服务提供商认为100G系统最终会在市场上得到真正实施。推动其实施的主要力量是用户持续不断的宽带需求。各种标准组织正在制定传送网和以太网以及光接口100G标准。对于希望在标准发布之前，先期设计100G系统的开发人员而言，FPGA由于自身的灵活性而发挥了非常重要的作用。Altera的StratixIVGTFPGA在40-nm技术节点提供集成11.3-Gbps收发器，解决了100G传送网和100G以太网遇到的问题。这些FPGA是设计100G系统的理想平台，提供高性价比并且有助于产品迅速面市的解决方案。
　　
目前的网络载荷不断增大，供应商很难实施并管理他们的高级系统。为适应对带宽不断增长的需求，光传送网(OTN)成为下一代骨干网络。光纤迅速替代了铜线和其他介质，成为最快、最可靠的传输介质。
　　
网络最重要的两方面是速度和可靠性。网络必须一直保持畅通，必须很快。然而，网络载荷一直在急速增长。数据是网络承载的一小部分业务。语音和多媒体现在是网络承载的主要业务。
　　

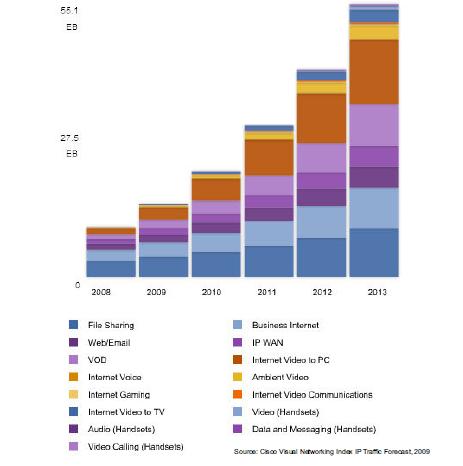

如图1所示，从2007年到2012年，IP总流量将增加6倍，几乎每两年就翻倍。2012年之前，流量每年增长522exabytes(1018，即zettabyte的一半)。这种指数增长的主要推动力量是高清晰视频和高速宽带消费类应用。


图1.总流量带宽增长
　
宽带需求
　　
最终用户不希望他们的网络服务出现任何中断。他们希望视频会议有流畅的画面和声音，就像电视和电话一样。OTN是唯一能够支持100G以太网(GbE)LANPHY的骨干网传送层技术，是下一代以太网标准，也是满足速度和可靠性要求的唯一标准。在出现新技术之前。
　　
任何形式的电子通信都包括数据包或者分组数据流、用户要发送的信息、传输介质，以及承载数据包所使用的传送方式等。传送速度越快，数据包到达越快。但是，问题出现在发送端和接收端，数据包到达太快，以至于来不及转发出去。因此，为提高效率，通信企业采用了OTN。
　　[page]
100GOTN(OTU4)简介
　　
根据定义，由光传送设备承载的100G传送数据包能够迅速完成任何类型100G数据的传输，其封装格式是OTN或者以太网。总流量分布在城域、局域以及长途密集波分复用(DWDM)网络上。目前ITU组织研究的重点是利用现有100G以太网规范，IEEE802.3ba，在现有40G和10G基础设备上实现100GOTN。这能够满足越来越高的带宽需求，降低系统复杂度，减少了用于管理的波长，提高了频谱总效率，最终降低了成本。根据定义，目前实现的100G以太网覆盖距离比100G传送网要短一些，一般为40km。100G以太网和100G传送网有相似的目标，即，寻找以低成本实现高性能快速链接的方法。
　　
OTN含有的网络功能和协议要求能够满足这些需求，以系统方式在光介质上传输信息。本文重点介绍通过光纤承载传送网和以太网载荷。建立同步数字体系(SDH)等OTN机制也在这一定义范围之内，但是我们主要关注LAN到WAN的应用，特别是40GbE和100GbE应用(802.3ba)。出于这一标准化以及工作规划的目的，所有OTN新功能以及相关技术都被认为是电信标准局(ITU-T标准)的工作范畴。
　　
根据G.872建议要求，OTN包括由光纤链路连接的光网络单元(图2所示)，能够提供光通道承载客户信号的传送、复用、路由、管理、控制和生存等功能。


图2.OTN层和网络组成
　　

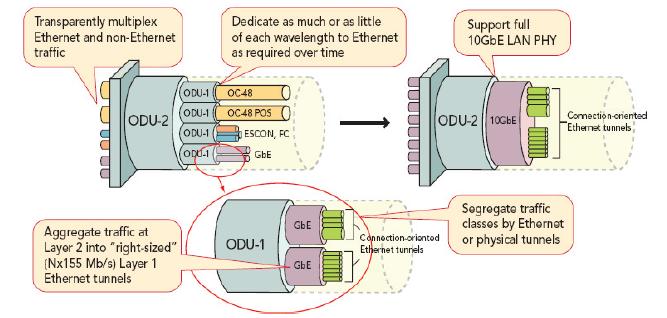

OTN一个独特的特性是它支持任何数字信号的传输，与具体客户业务无关(即，客户业务无关性)。根据G.805建议对通用功能模型的描述，OTN边界位于光通道/客户侧适配层之间，包括具体服务处理，不包括具体客户处理，如图3所示。


图3.客户侧汇集的各种协议使得OTN成为高性价比通用基本结构
　　

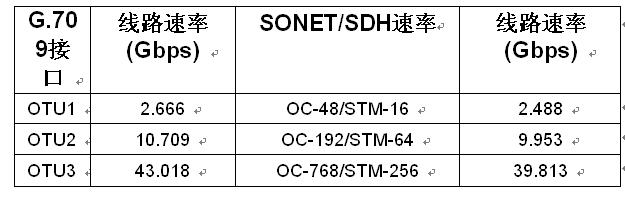

在光通道上实现这一灵活的客户应用系统时，FPGA扮演了重要角色。从OTN实施的角度看，它汇集各种独立端口的数据，提供所需要的带宽。表1所示为当前OTN标准所支持的数据速率。OTU4将增加100G的线路速率。
表1.OTN数据速率



传送网承载以太网帧
　　
目前，以太网是专网和企业网络的主要LAN技术，公共传送网也支持新出现的多协议/多业务以太网。从IEEE802的一系列标准来看，ITU-T和其他组织还在讨论公共以太网业务和帧传送标准及其实施协议。以太网的主要构成是业务层、网络层和物理层。
