【导读】在控制LED亮度、放大倍数、喇叭音量大小等电子设计中，我们经常要对电阻参数进行调节，而计算出的电阻往往与实应用有所偏差。最好的办法就是用可调电阻来选取阻值最接近的电阻应用。可是，单个的可调电阻接线麻烦又很容易被弄丢，怎么办？来DIY一个方便应用的电阻调式板吧，包你好用！
废话不多说开始电阻调式板的设计：

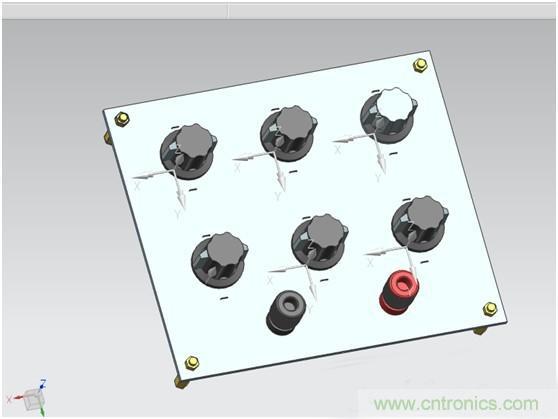

通过计算机设计确立了方案
CDR印刷打孔设计。
进行实物制作：
板材选 用160*140*2MM黑色ABS板。
[page]
打孔印刷后的效果，这批做确实不咋样，ABS在外地买的叫他切好的，切的有点偏差，印刷打孔都不是很准。

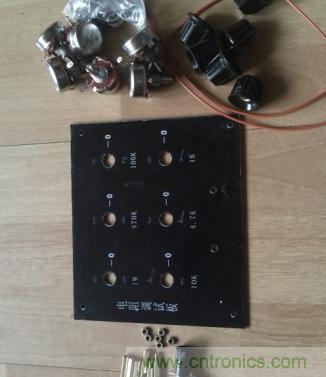

所有配件：ABS板 1张， 电位器1K 4.7K 10K 1M 470K 100K 各一个，电位器旋钮6个，铜柱4个，螺母4个，接线柱 红黑各一个，导线。
制作工具：尖嘴钳，斜口钳，电烙铁，一字螺丝刀，美工刀。

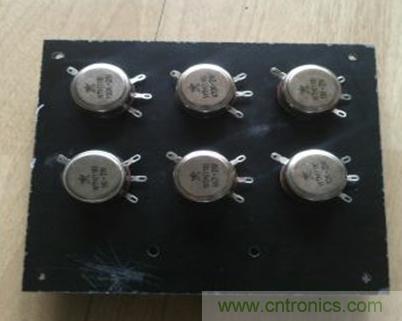

装上对应的电位器方向致向右。

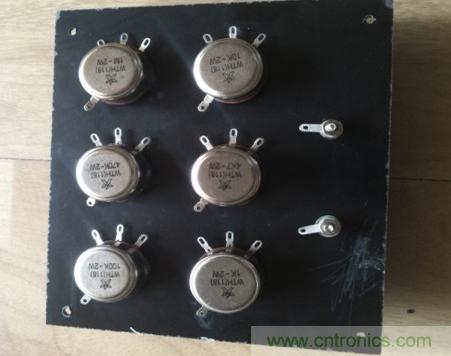

上好垫片和螺母
下页内容：电阻调式板的制作
[page]

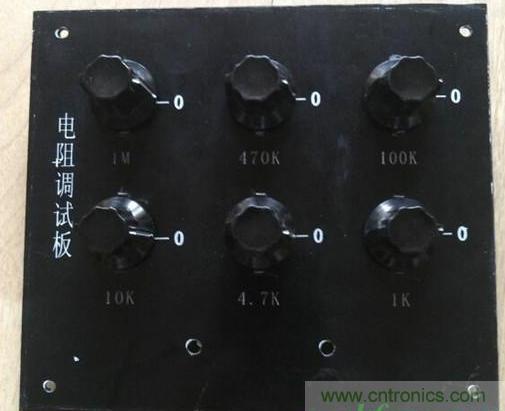

装电位器旋钮，应先将电位器右旋到底，将旋钮白色标位对准0位置装上。
装线柱

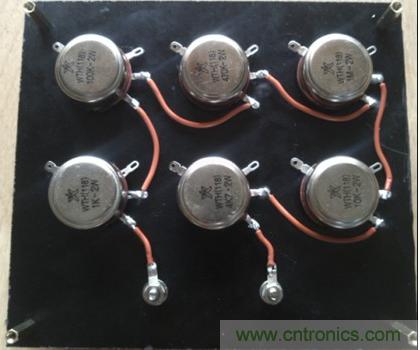

将所有电位器串联起来接入接线柱。
[page]

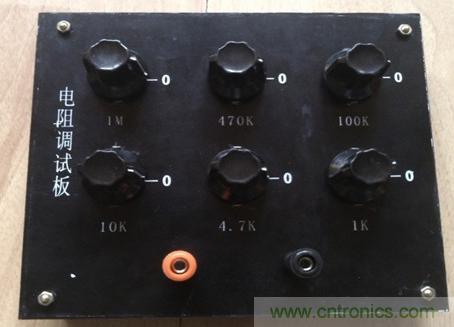

最后成品效果
调节范围0～1.58M 足够用了。不够时可以串联一个固定的电阻。
没有塑料板的朋友可用鞋盒硬纸板代替，标识直接用不干胶标贴写上。
