【导读】近来,某宝客发布了许多3元包邮的LED灯,价格倒是便宜,可惜的是设置了许多条件,限时、限号、限数、限送…既然买不到,不如自己动手来做。所有材料准备齐全,随电子元件技术网一起DIY闪亮的LED球泡灯吧!

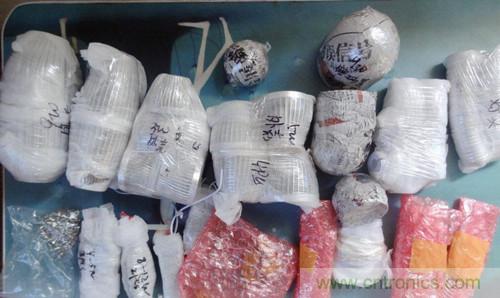

购买的材料,LED灯珠、驱动、散热铝、灯罩、灯头、灯板

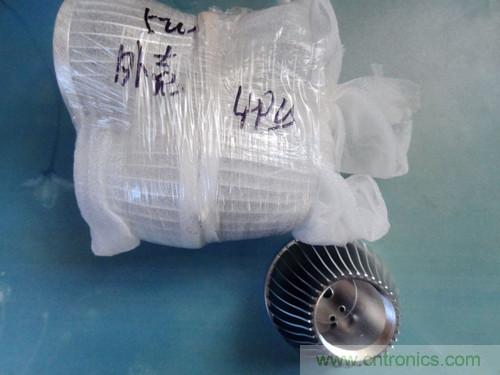

散热铝,沉甸甸的

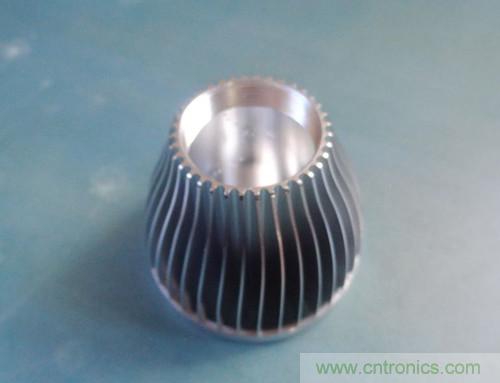

散热铝 外型

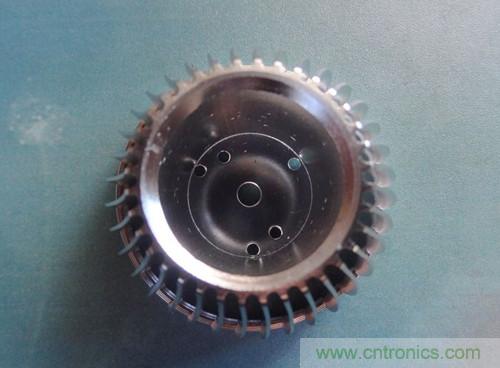

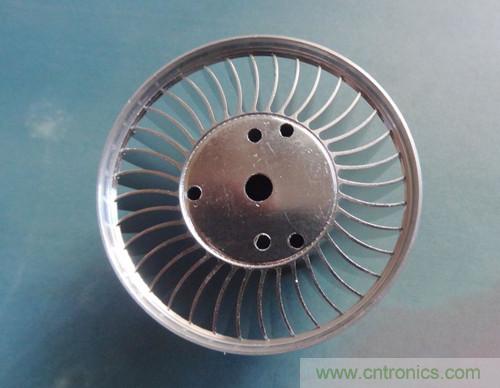

散热铝 内腔

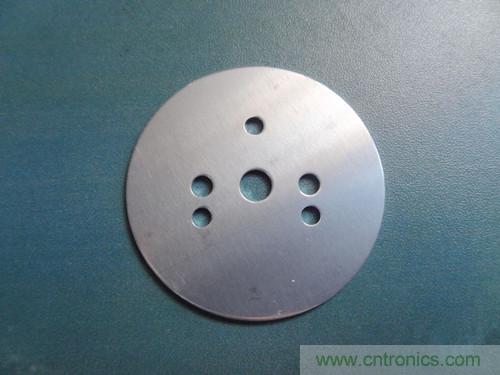

灯板固定座
[page]

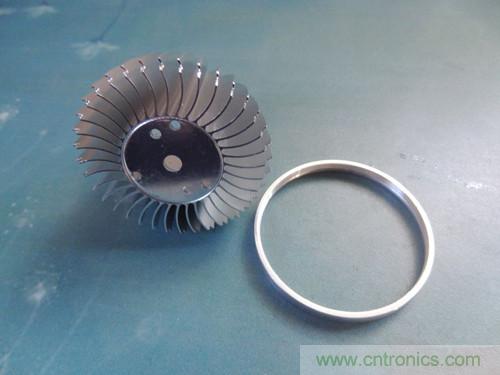

环形铝圈用来固定灯罩

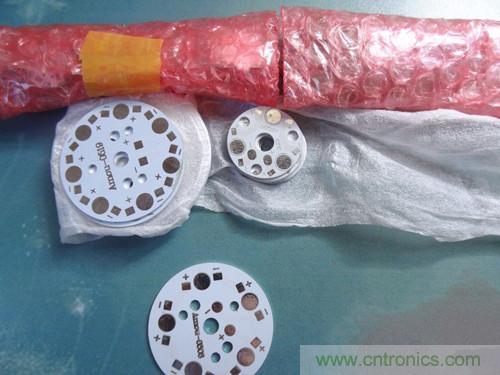

灯板,有1W、3W、5W、7W、9W,一个比一个大

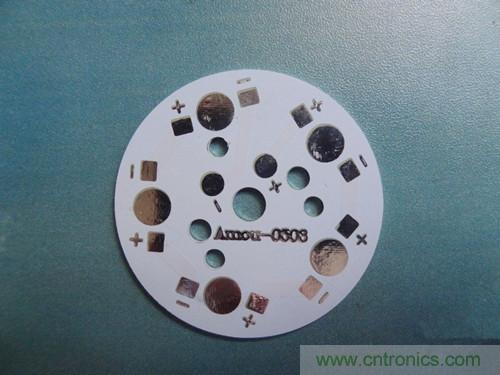

因为我选用的是1WLED灯珠,所以5W灯板就有五个LED灯珠焊接位
灯板都是铝基板
驱动板 3~18W

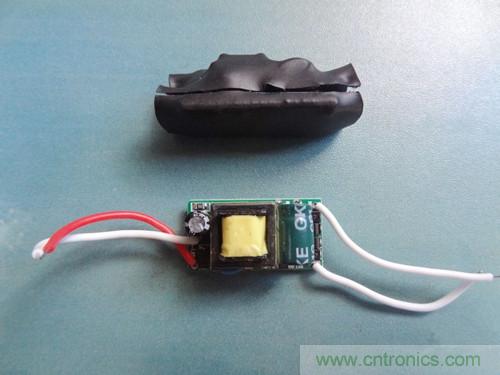

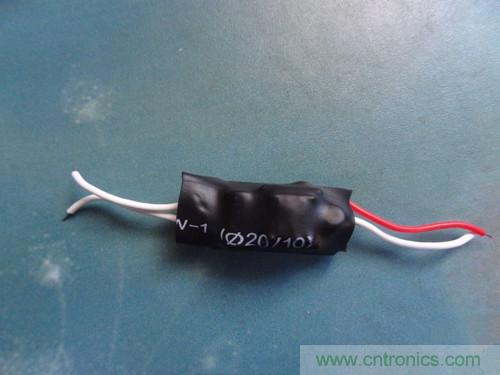

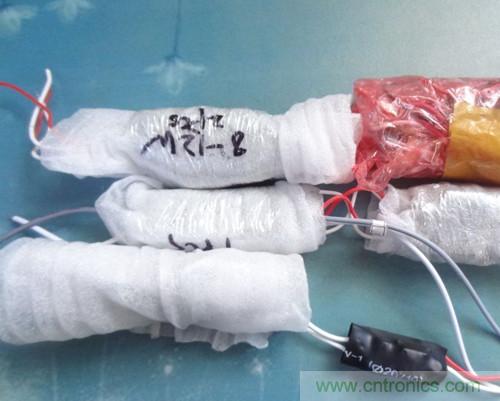

5W驱动板,商家用热缩管包裹
[page]
驱动板参数:AC85-265V DC 9-18V 280-300mA 4-5W 过压、过载、短路保护

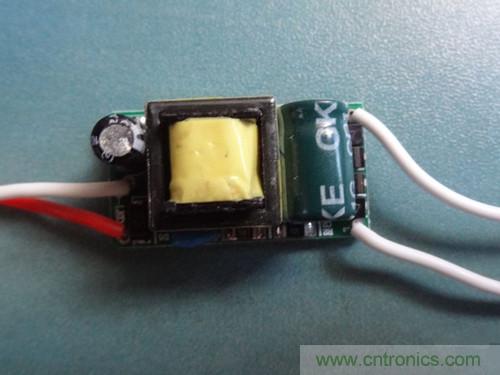

驱动板很小巧

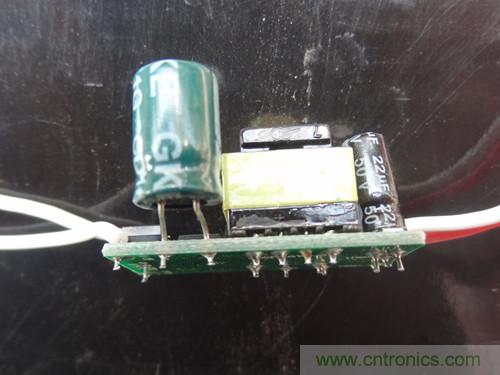

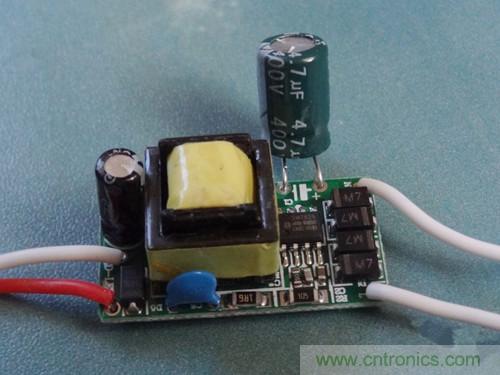

小心翼翼掀起电容,终于看到IC

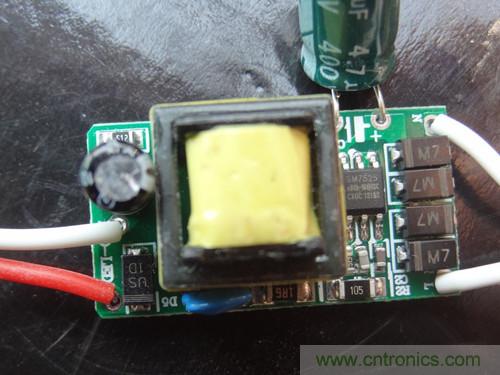

全波整流,400V4.7UF滤波,驱动IC SW7525
芯片SW7525
输出电容50V22UF
[page]

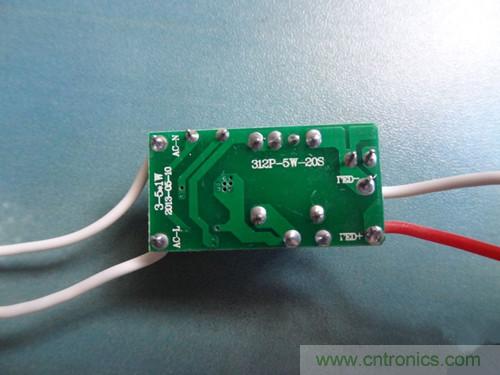

驱动板背面,牢记接线定义

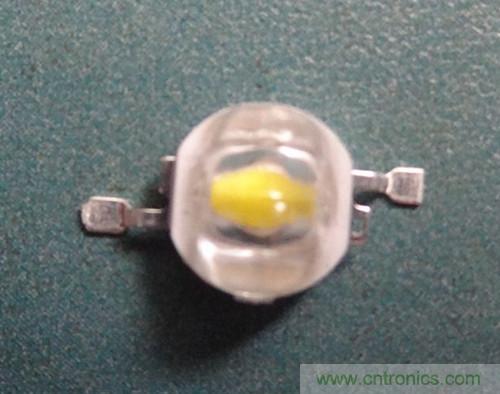

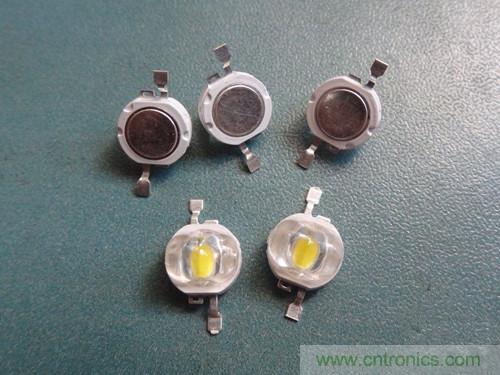

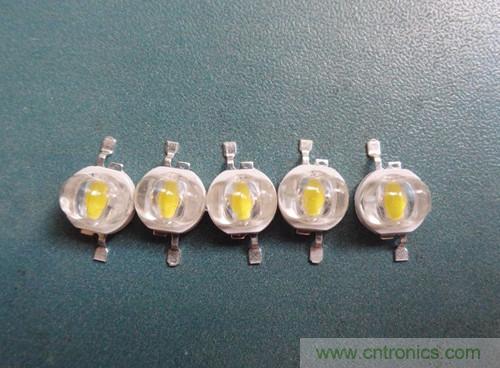

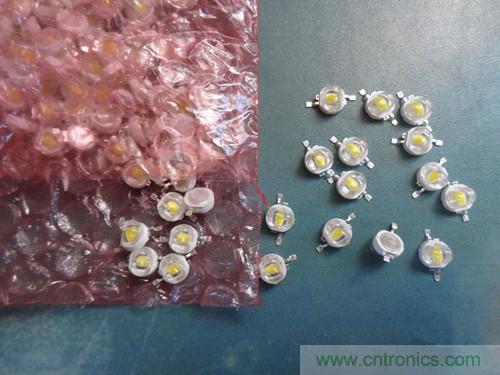

灯珠
美国普瑞LED灯珠,4040芯片
单个1W-3W,铜支架,4金线灯丝,120lm以上,正白
果冻体是双峰的,支架变带缺口的是负极

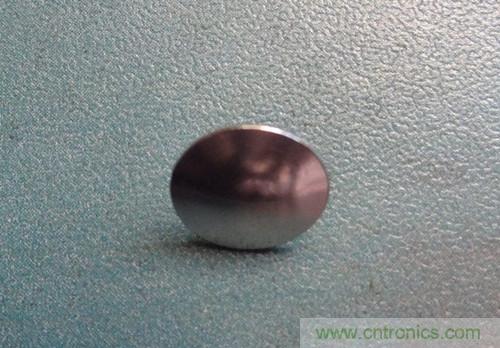

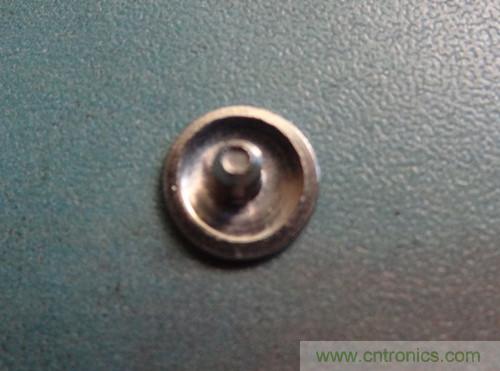

火线L接触片
[page]
火线L接触片背面是一个带螺纹的螺丝

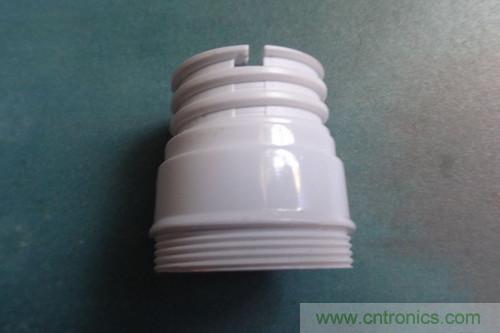

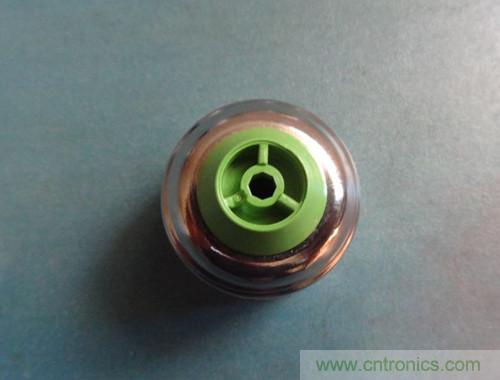

灯头与散热连接件,质地很硬
连接件内部,驱动板就蜗居在这里面

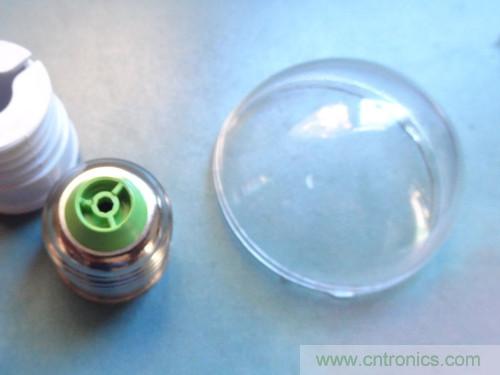

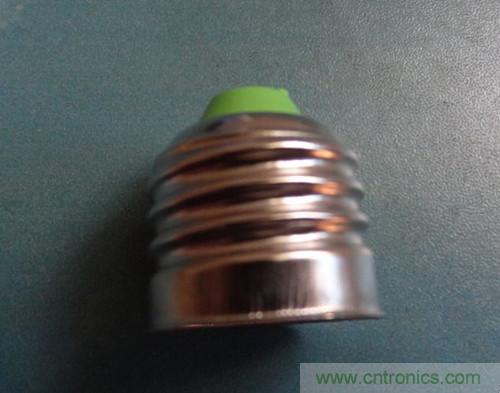

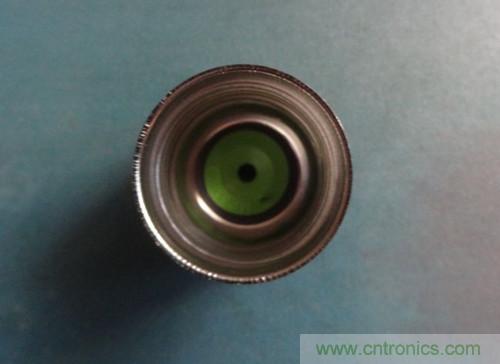

E27灯头

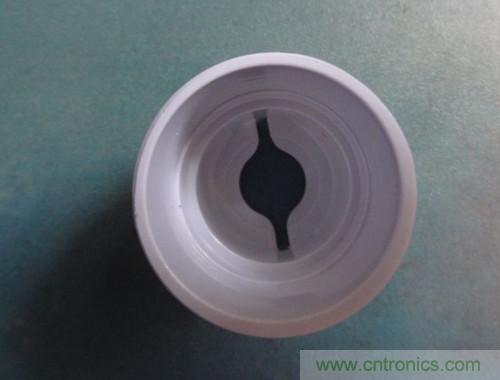

灯头的尾部,火线L连接片就插入此孔
零线N需要接在灯头的铝环上
[page]

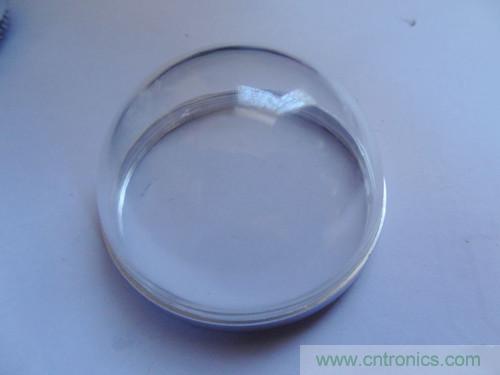

灯罩有磨砂、乳白和透明的,选用透明的

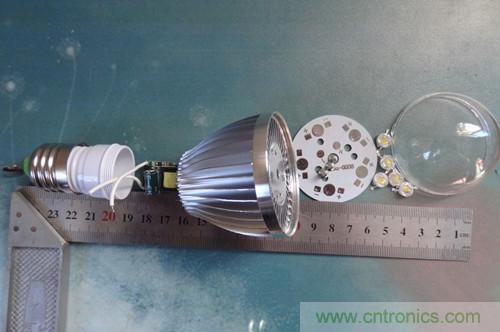

就要将这些东东组装在一起

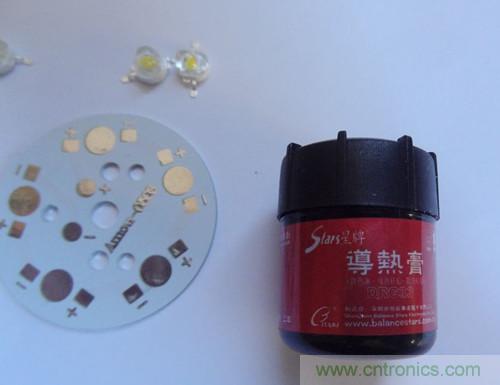

用单锂检查所用灯珠,LED灯珠底部不想也不会焊接,请出导热硅脂
涂导热硅脂不需要多,力求薄、匀

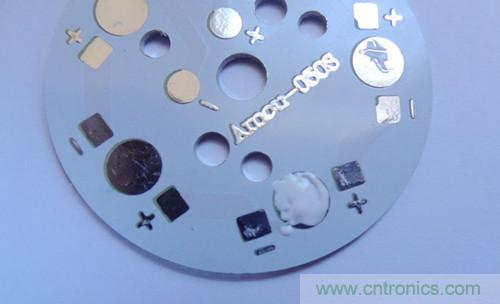

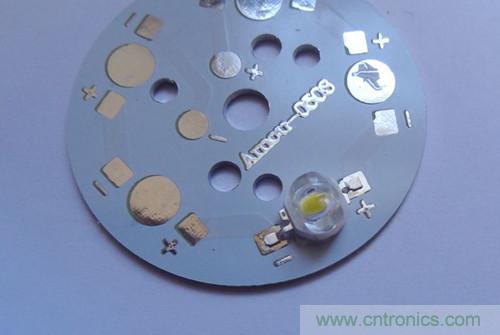

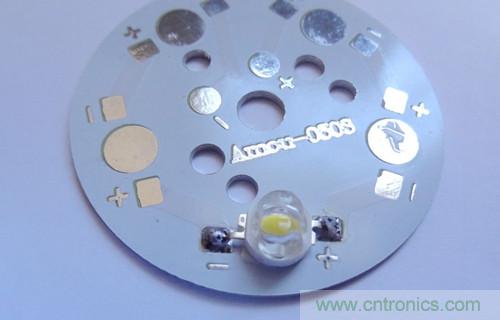

将灯珠按极性粘在焊盘上,用手轻轻按按
焊接时间尽量短些,用镊子来散热
[page]

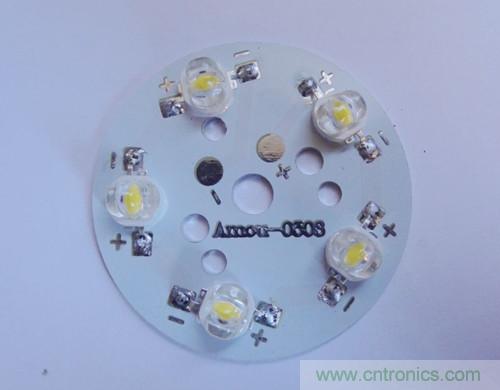

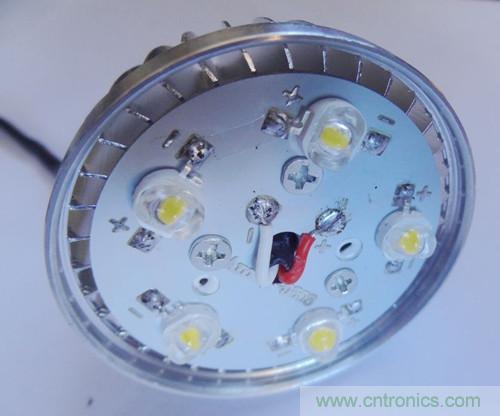

如法炮制,焊接好所有灯珠

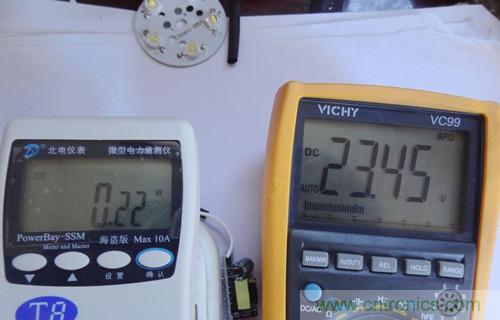

检查驱动板,空载0.22W,输出电压23.46V,看板子说明,会根据所接灯板自动调节

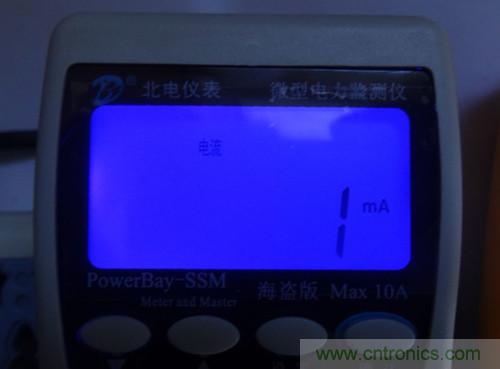

空载市电电流

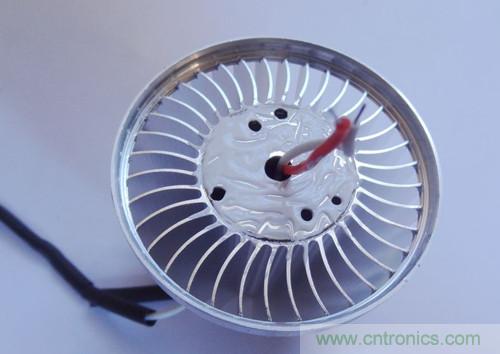

灯板座同样图上导热硅脂

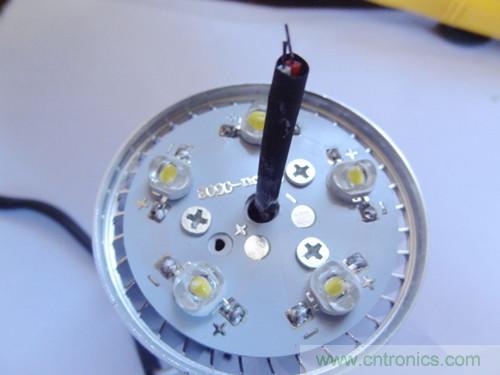

用螺丝固定灯板
按标志焊接电源线
[page]

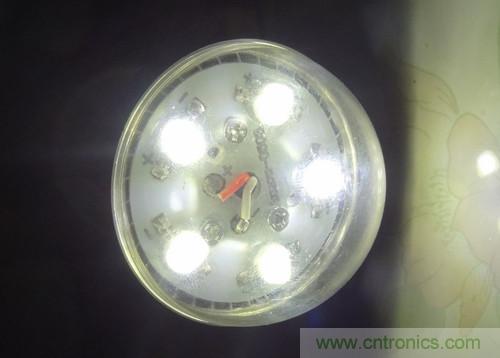

检查无误,通电,眼前一黑,吓我一跳,太亮了

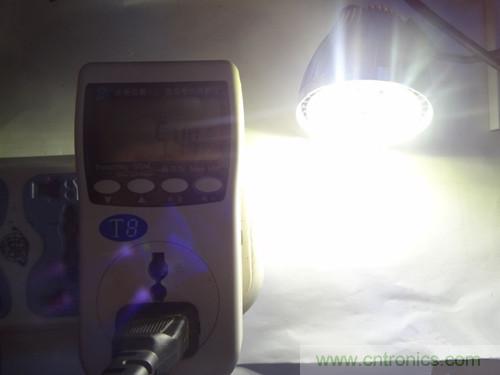

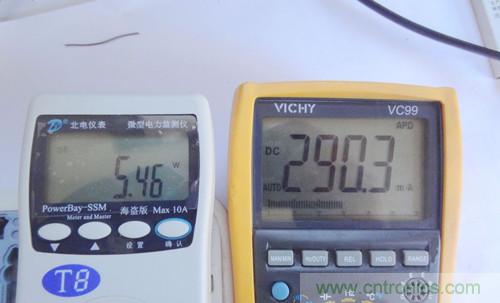

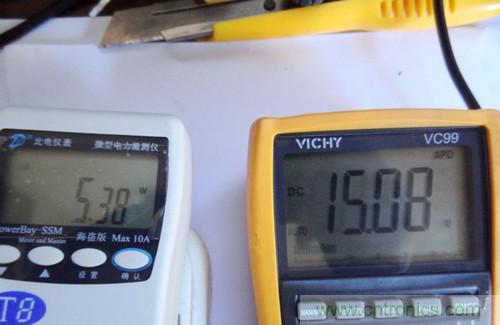

将灯远放,功率5.38W,驱动板电压调整为15.08V
串入电流表,驱动板电流290mA

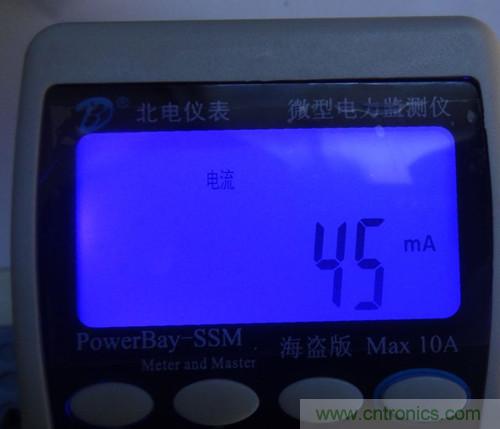

市电电流45mA

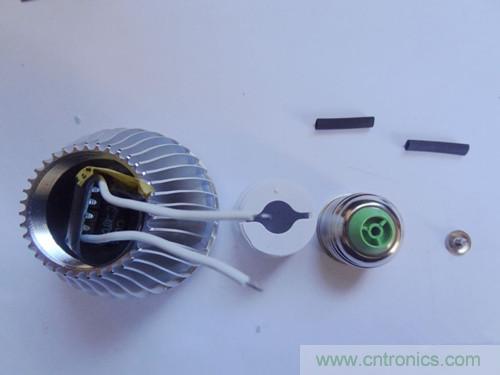

组装灯头,安全第一,电工胶带、热缩管

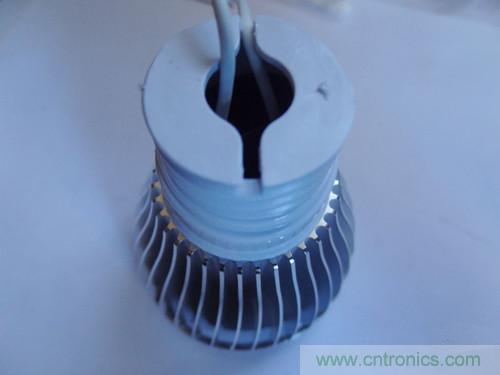

拧紧连接件,将驱动板从散热铝尽量向后拉
[page]

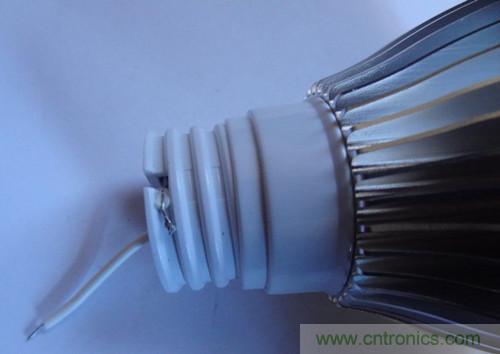

将零线N套上热缩管,拨出1CM缠绕在螺纹的凹槽内
拧紧灯头,原先担心零线未焊接会不会安装灯泡时灯头会松落,实地一试担心多余,非常紧固

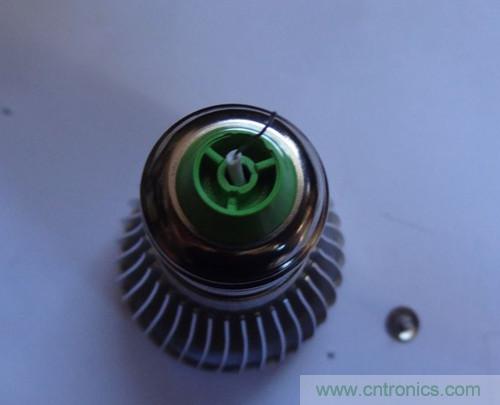

火线L套热缩管从尾部穿出
将线缠绕在螺钉上,插入塑料孔内
压紧螺钉

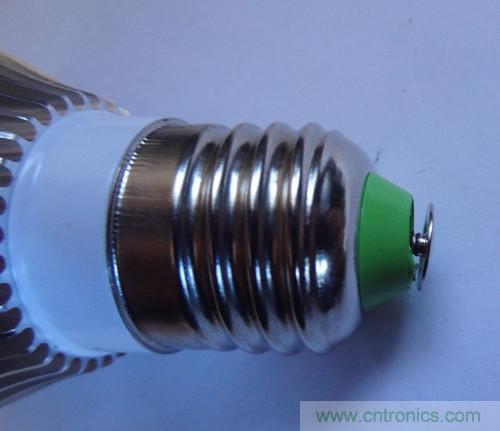

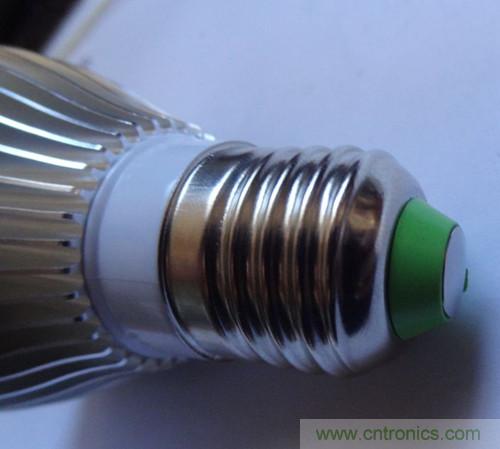

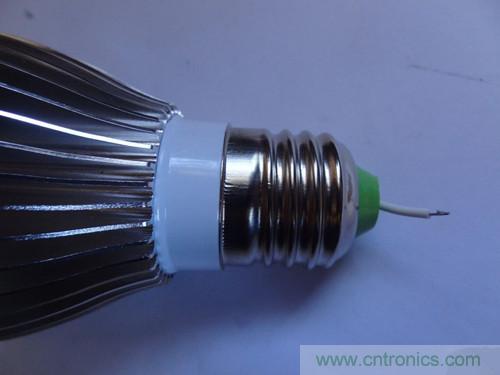

灯头组装完成
[page]
将灯罩轻轻按入铝环的凹槽内,放心,灯罩不是玻璃的,塑料的有些许弹性

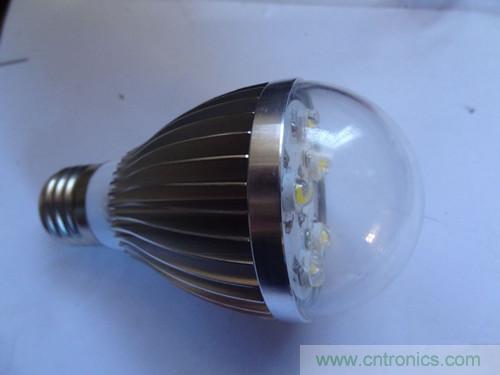

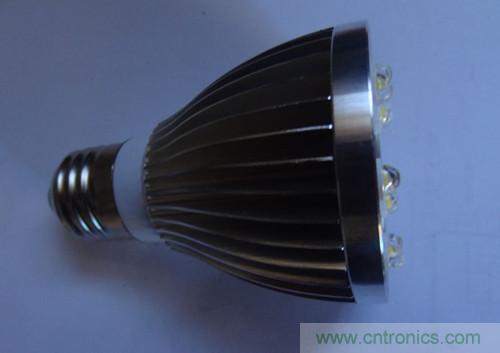

将灯罩组件按螺纹安装在散热铝上,拧紧
点亮五分钟,散热片温度微升,大热天的,收工!
