Vishay新款SMD MLCC,针对高频RF应用

发布时间:2013-08-28 责任编辑:admin

【导读】Vishay发布新款SMD MLCC,针对高频RF应用,提供可靠的性能。该器件具有超过2000的超高Q值和低至0.01Ω的ESR,电压等级高达1500V,可用于电信、医疗、国防和工业设备。

Vishay新款SMD MLCC

日前,Vishay宣布,推出0505和1111外形尺寸的新系列高功率表面贴装多层陶瓷片式电容器(MLCC)——QUAD HIFREQ系列。该系列针对电信、医疗、军工和工业设备里的RF应用而设计,具有超过2000的超高Q值和低至0.01Ω的ESR,电压等级高达1500V。

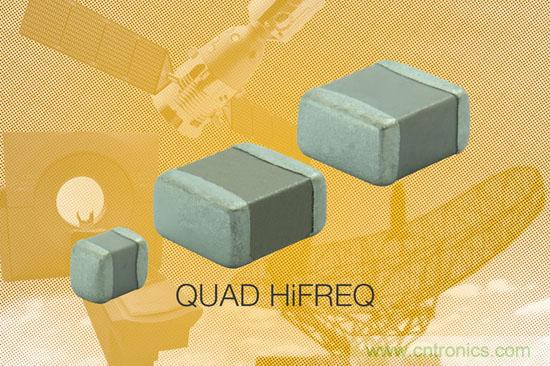

图1:Vishay针对高频RF应用的新款SMD MLCC
今天发布的Vishay Vitramon采用极为稳定的陶瓷电介质,有很高的串联谐振频率(SRF)和并联谐振频率(PRF),可在滤波器、阻抗匹配网络、定时电路、混频器和振荡器等重要应用中提供可靠的性能。
QUAD HIFREQ系列的工作电压为200V~1500V,容量范围1.0pF~1000pF。器件具有±0.1pF的严格公差,每十年的老化率为0%,工作温度为-55℃~+125℃。
电容器采用贵金属电极技术(NME),湿法制造工艺和100%雾锡板镍栅端接制造的产品可进行回流焊(编号“X”),无卤素,符合RoHS及Vishay的“绿色”标准。另外,电容器提供含铅(最低4%)端接涂层(编号“L”)。

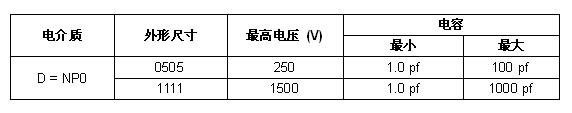

器件规格表:


新款QUAD HIFREQ MLCC现可提供样品,并已实现量产,大宗订货的供货周期为十二周。
