第五名：低温飘环氧封线绕电阻
常见有Fluke、MC和HP的，温度系数一般<5ppm/C，大部分是1-3ppm/C，老化也不大，大约<25ppm/a。这样的电阻必须用Evanohm线材才能做到低温飘，经常能在国外的高精度的仪器中见到。
国内电阻尽管也有标1ppm附近的，但由于采用锰铜，曲线弯曲大，不能保证宽温度范围下的温度系数。因此这个指标虚的成分很大。

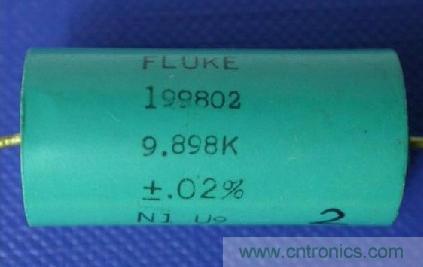

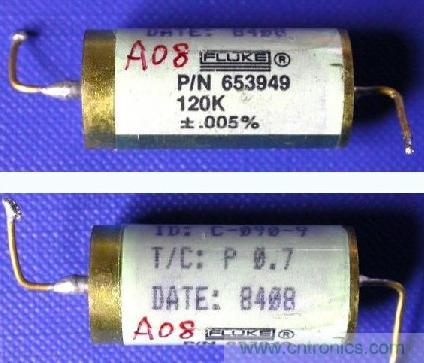

比如锰铜的Beta温度系数一律是-0.6ppm/C2，也就是说，当20度时温度系数为0，那么21度时即为-0.6ppm/C，而22度就为-1.2ppm了。因此，标称<1ppm/C的只能在很窄的温度范围才有效。Fluke的这样的电阻，温度系数都是后来测试然后标在外壳上，N1就是-1ppm/C，P1.5就是+1.5ppm/C?

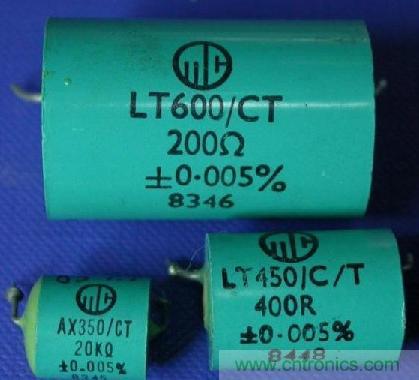

英国MC是老牌高精密电阻的品牌，常见于老式高精度万用表和精密仪器中，后改为VM品牌。这类电阻，尽管没标温度系数，但实测也是非常小，类似Fluke的：

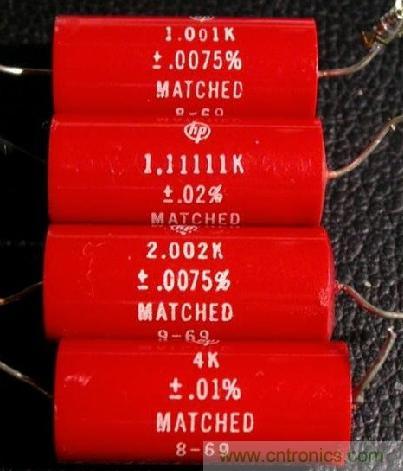

HP和是老牌电阻生产厂，很久之前（60年代）就采用Evanohm线材。这几个红塑电阻，有40年了，仍然不超差，而且温度系数也非常小：
这4个HP老电阻实测温度系数为+1.2、+0.7、+0.8和-0.1ppm/C
[page]
第四名：塑封金属箔电阻

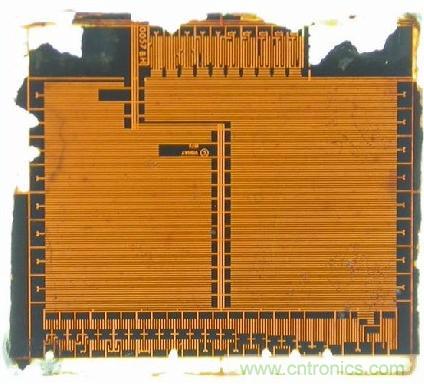

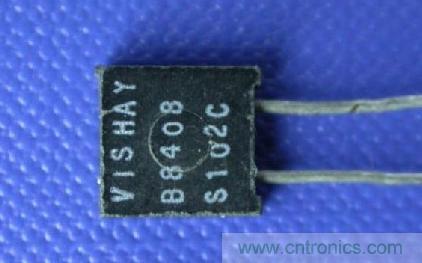

金属箔也就是块电阻，多以方型块的方式出现因此得名，是新一代的优于线绕的电阻，代表厂家为威世（Vishay）。

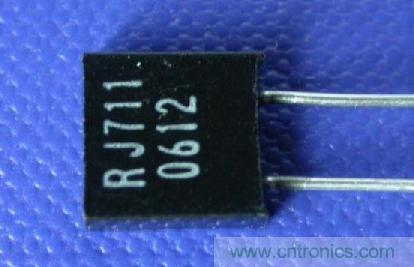

温度系数一般都在5ppm/C以下，老化保证<25ppm。 由于是采用Evanohm金属箔、因此性能优异、噪音也非常低。用类似IC制作的光刻工艺和良好的封装技术，使得分布电容、串联电感等参数都很理想，其它特性也非常优秀。 国产的型号为RJ711，体积稍大，性能稍逊。
[page]
第三名：金封线绕电阻
与低温飘环氧封线绕类似，但采用金属+玻璃+可伐密封，这样就完全杜绝了外界潮湿和氧化的影响，老化保证<10ppm。这样的电阻曾经一度统治了高精度仪器，能在Fluke计量仪器里和7位半、8位半万用表里经常看到。
另外，金封线绕由于成本高，一律都是低温飘的，<5ppm/C。 金封线绕最显著的特征，一个是外壳是金属，绝缘是玻璃/陶瓷，另一个是引线处都有膨胀的焊接点。这是因为，引线是从预埋的可伐合金管里穿出来后焊接密封的。

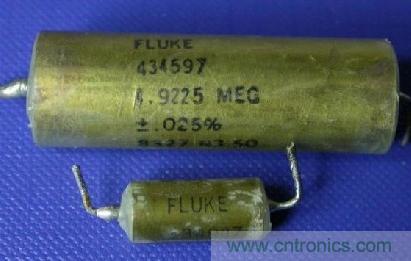

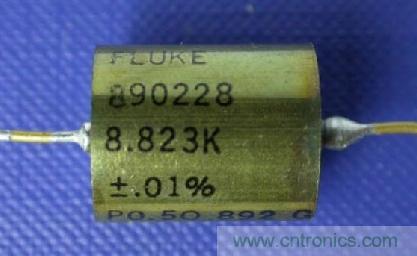

同是Fluke金封，体积可能相差很大

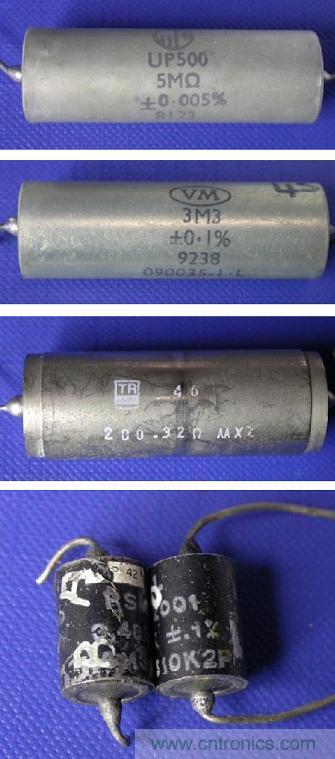

MC、VM、HP、AdvTr、JRL的金封
当然，在所有这些金封中，我最喜欢的是从Fluke 752A里面拆出来的120k，每一个电阻有自己的编号，温度系数非常小（<1ppm/C），老化很难观察出来。我用这些电阻做了10k、100k和1M标准电阻。
其实，也有国产的金封线绕，老化应该不错，能在高等级的电桥和电位差计里面见到。但是，也还是因为采用锰铜的原因，使得温度系数不好。
下页内容：第二名：金封金属箔电阻
[page]

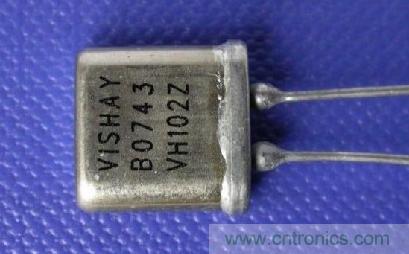

第二名：金封金属箔电阻
金属箔电阻本身性能良好，再加上金封，不仅能把温漂做到1ppm/C之内，更能保证年老化<5ppm/a，这与很多标准电阻都可以媲美了。

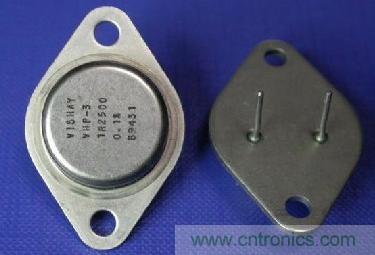

这是一个大家族，Vishay自己就有很多种，一般均以VH开头。例如这种VHP3，老化性能也是<5ppm/a
金封金属箔也有不少别的厂家，比如美国的RCD公司，日本的AE、TDK，还有原法国的SFERNICE（现归Vishay）的RCHK系列。

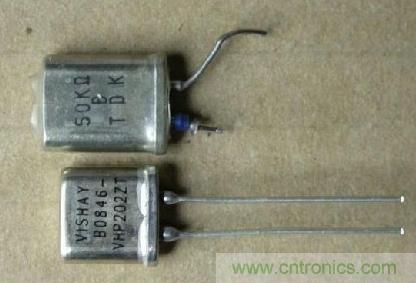

TDK的金封金属箔，比Vishay的大。

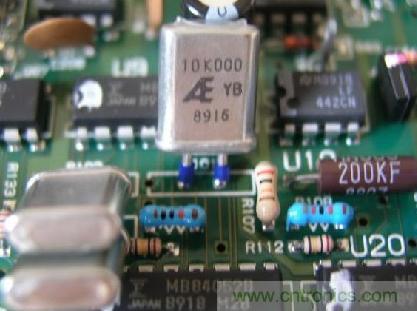

日本Alpha Electronics（简称AE）的
[page]
第一名：高稳金封金属箔电阻

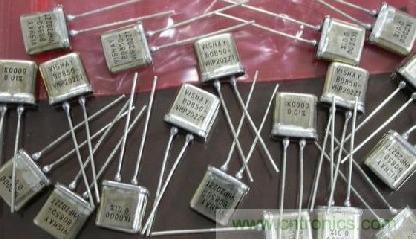

这是威世最近几年的新成果，比如典型的VHP202Z，能把温漂做到0.1ppm/C之内，同时保证10年老化2ppm，即便加速折算下来，第一的老化也不超过0.7ppm，堪称理想电阻。这样的指标，目前只有Vishay一家能做到。

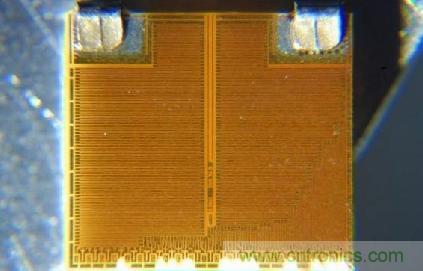

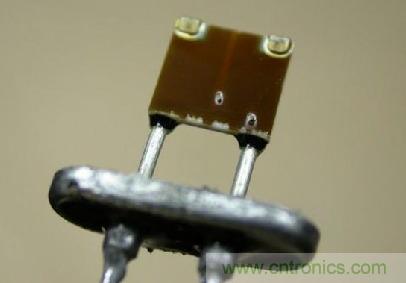

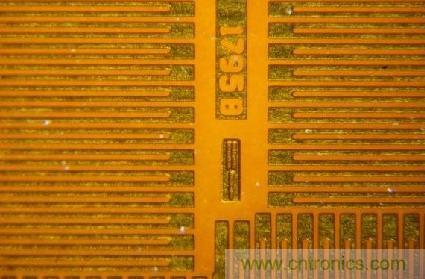

VHP202Z内部
当然，也有介于二者之间的，比如老一些的VHP101，老化指标保证10年2ppm，但温度系数稍微逊色一些

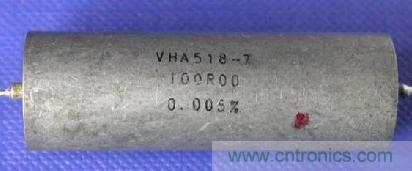

再比如这种VHA518，根据最新的数据表，老化性能也是10年2ppm
下页内容：世界上最精密的电阻TOP10排行总表和总图
[page]

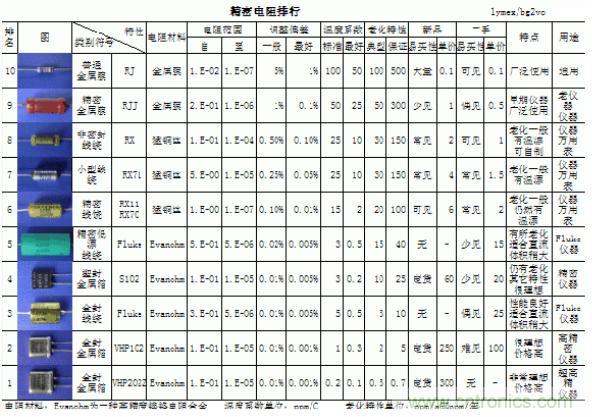

世界上最精密的电阻TOP10总表

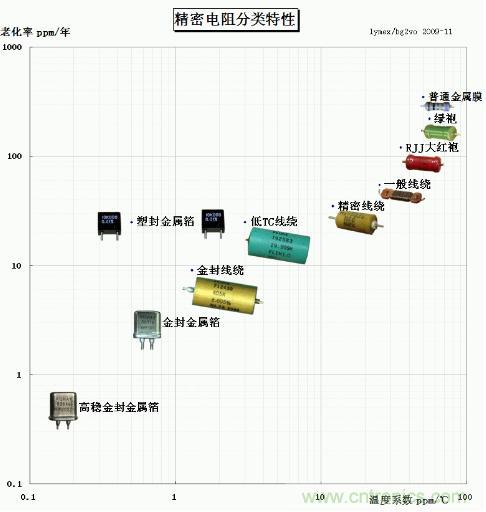

世界上最精密的电阻TOP10总图
