【导读】随着贴片器件的广泛应用，贴片表面标示的清楚识别变得有些棘手，特别是在电路制作及调试过程中要求正确识别表面的型号、批号等，这样使得在光线较暗的环境下操作变得很难，不得不配合放大镜和照明灯，可是分开的两样东西携带很不方便。本文为大家介绍的是用PCB板制造的自带照明的放大镜，为工程师很好解决这一难题。
在电路制作与 调试的过程中经常需要查看器件表面的型号、批号、版本等标识，如今贴片器件应用越来越广泛，贴片器件表面的标识非常细小，在光线较暗特别是观察角度不理想的情况下很难看清楚，有时不得不配合放大镜、台灯等工具来查看。这里介绍一种简单易制的带照明放大镜，非常适合查看器件标识或其他细小字迹、物件。
这个放大镜采用USB接口供电，由2个3mm白色超高亮LED做光源。制作时先找一个直径适中的凸透镜片，可以从废旧放大镜或望远镜等光学制品中拆取。之后根据凸透镜片的尺寸设计制作一块PCB，再焊好各器件，最后用502或其他快干胶将凸透镜片粘帖在PCB上，一款非常实用的带照明放大镜就制作好了。在使用前通电测试一下，并略微调整LED引脚弯折的角度以获得最佳的照明效果。
这个放大镜取材容易，制作简单，而且成本非常低，有兴趣的朋友可以一试。

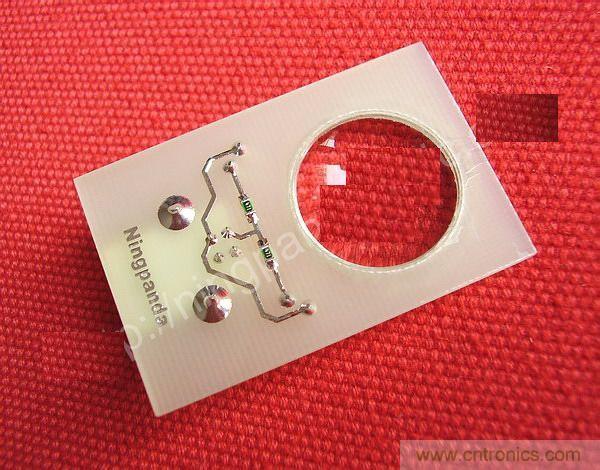

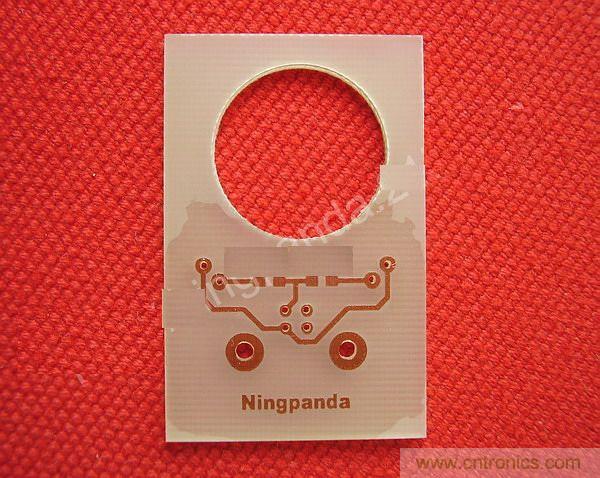

制作好的PCB
[page]

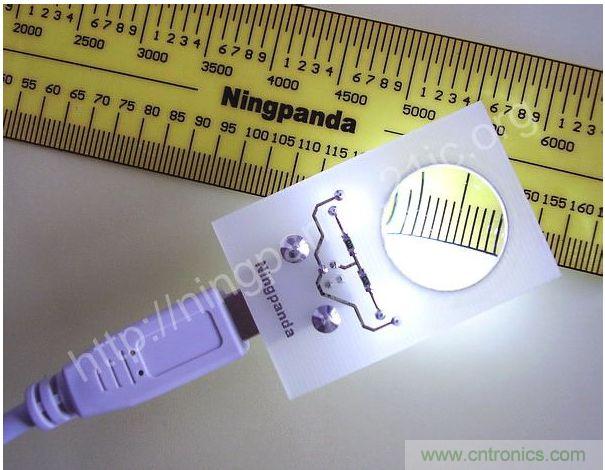

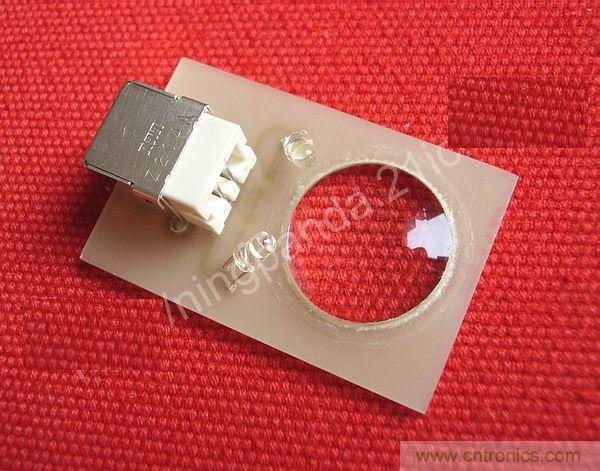

制作好的带照明放大镜
