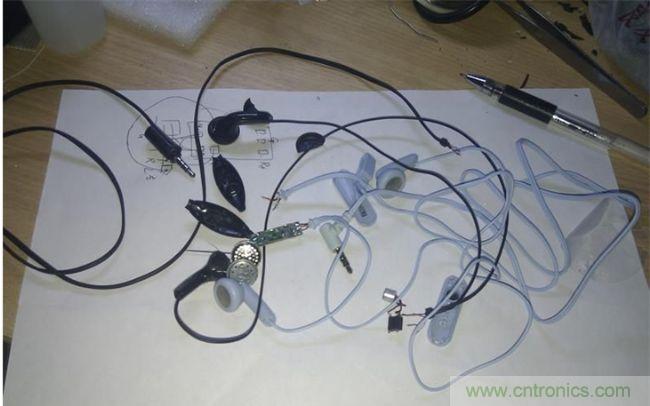

同学给了几个耳机单元和一个logo为BENQ&SIEMENS的无单元的线控,正好自己的手机耳机出问题了,音质也是一般,就打算组装上用。
但是用线测了一下,三个单元都开路了。借着放大镜重新把线挑出来焊了一下,但是只抢救回来两个。
组装好,拿来一下,声音非常小,怎么回事呢?测电阻才发现,两个耳机的电阻都在2k欧左右,测了手边其他耳机都是30多欧。怎么回事,于是打开线控一看,原因是这样的,不仅仅是电阻的事情,线序也不一样。

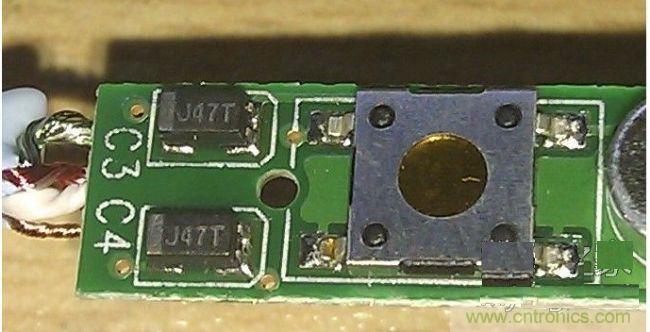

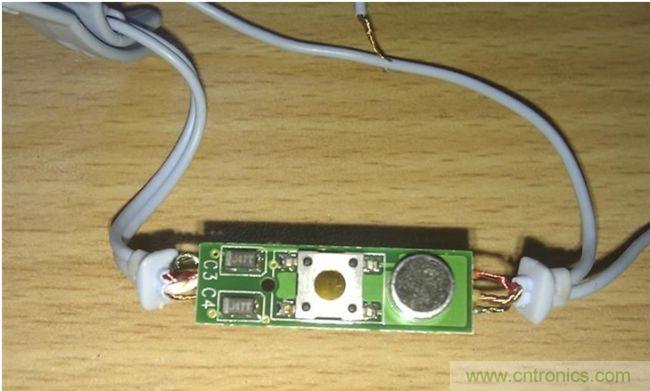

正面,好像是极性电容,一个按键,一个麦克:
背面:电阻,电容,电感。接线图也有标注。很复杂的线控。
[page]

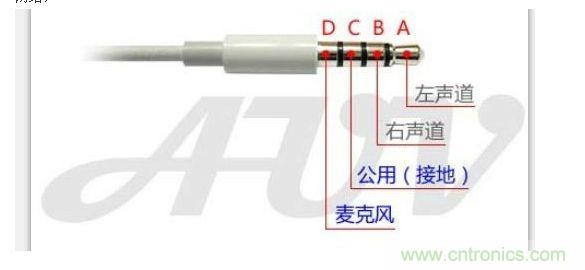

从标注看出插头从外至内依次是,左、右、麦克+、GND。,但是自己手机的耳机是:左、右、GND、麦克+。

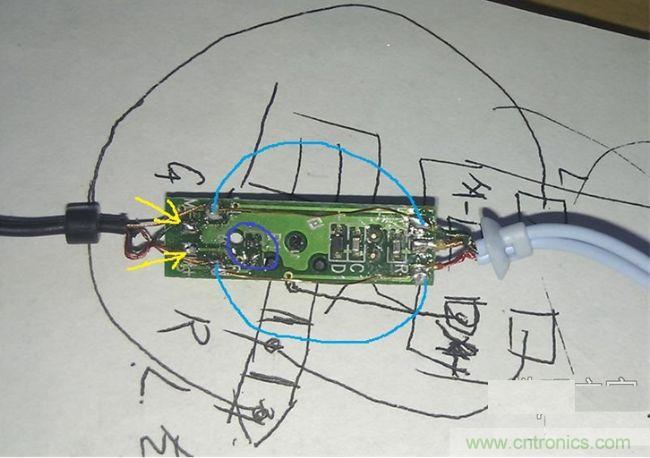

于是改之,只需把两个箭头交换就可以了。另外,用万用表确认了一下,才发现LR是短路的,是插头短路,这个也需要自己重新接一个。接好后发现声音还是比较小,因为左右信号是经过下面这个元件才到的单元。
虽然改过来了,但是电阻依然很大。参考其他耳机,直接飞线短路了。
[page]
接好后,音质比原来那个有所提高,但是声音还是没有手边魅族mp3耳机PT850大,这个mp3耳机的线也是改了多次,老骥伏枥,音质还是很给力,先后服役了X3,VX989+,M3,现在又要给手机用了。

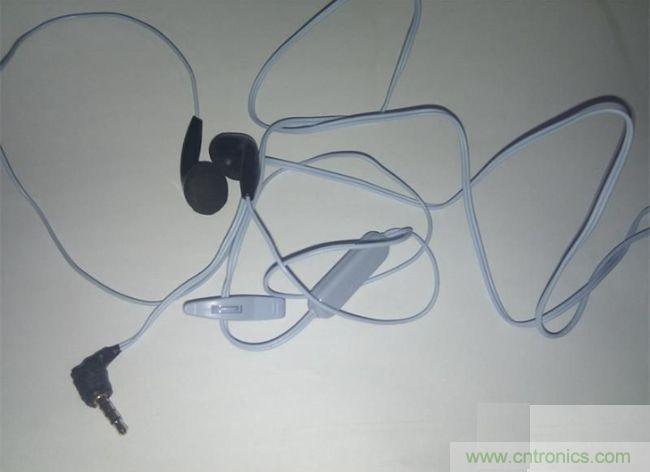

最后的结果。虽然有点不伦不类——————两头黑,中间蓝,但就这么凑合着用吧,只要音质好就行。
