拆个老古董,日本精工石英电子挂钟拆解

发布时间:2013-10-30 责任编辑:eliane

【导读】笔者有个日本精工的石英电子挂钟,用了二十多年也没有出现过问题,相比现在用个一两年就坏的石英钟,差距不是一点点!不禁对它的做工感到好奇,趁着清理灰尘的时候将电子挂钟拆解了,一起来看看这台日本产的石英电子挂钟做工如何吧!

这是一个日本精工的产品,表盘有和机芯壳上SEIKO、QUARTZ、JAPAN等字样,记得是上世纪八十年代后期中奖所得。从做工和使用的螺钉等情况看,应该是那时候的进口货。

拆个老古董,日本精工石英电子挂钟拆解

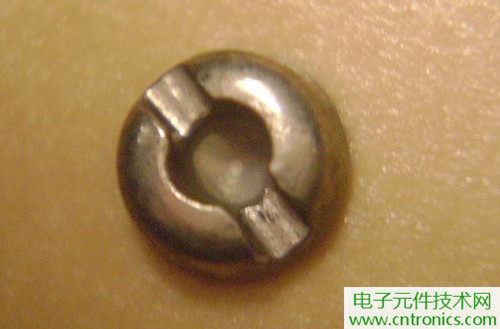

所有的螺钉都是快口,但头部看似十字,放大后是一字,每一颗中间都有一个圆坑。估计工具也是一个中间凸两边平的专用东西,扭矩大时不易滑口。

拆个老古董,日本精工石英电子挂钟拆解

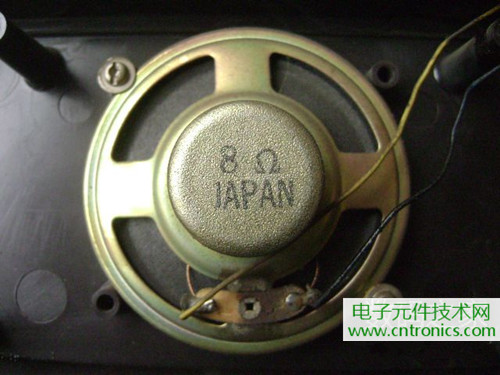

喇叭也是日本货。

拆个老古董,日本精工石英电子挂钟拆解
[page]
通过度娘查找到以下资料:日本的「精工精密株式会社」,始创于1892年,前名为「精工舍株式会社」,累积跨越一个世纪生产时钟的经验。1881年,才二十一岁的服部金太郎创立了精工舍(Seikosha)的产品,,不到十年,精工已经成为日本最大的挂墙钟生产商,直至1902年更独霸了全日本挂墙钟的生意。

拆个老古董,日本精工石英电子挂钟拆解

拆个老古董,日本精工石英电子挂钟拆解

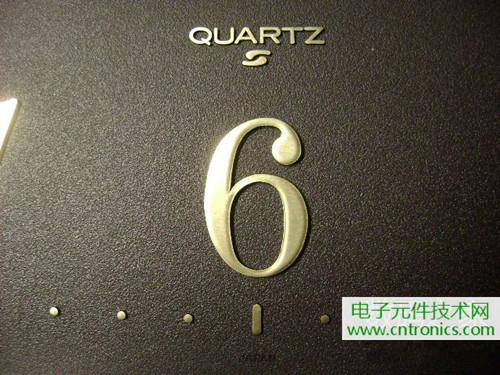

QUARTZ是英语--翻成中文--石英。我们常在手表,闹钟,挂钟的表盘上见到它的身影。表示此表的时间振荡器的基准元件采用石英晶体。(此种电路称石英晶体震荡电路)我们现在所用的电子表,(包括石英钟)无论是指针式的还是数字显示的,其基本电路都是石英晶体震荡电路。由于石英晶体震荡电路振荡频率非常稳定,所以,电子表比传统的机械表走时更准确。一般每年误差一两分钟。

拆个老古董,日本精工石英电子挂钟拆解
[page]

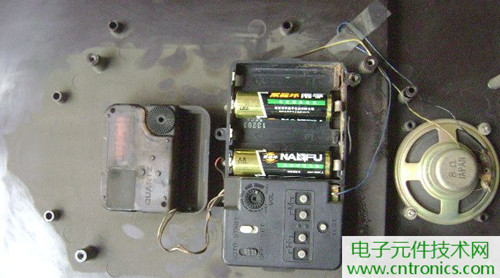

但是以上这些都还不是其特殊之处,下面看看它的心脏。外表看没有特殊之处,无非是一个石英表机芯、一些整点报时调整按钮和电池、一个小扬声器。

拆个老古董,日本精工石英电子挂钟拆解

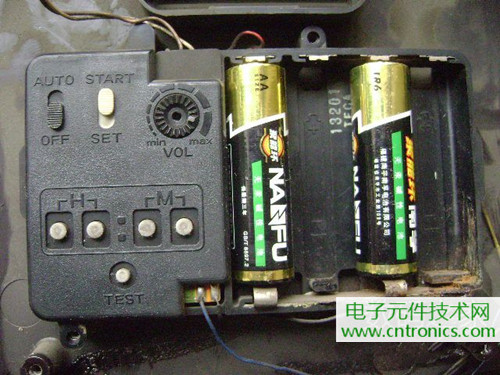

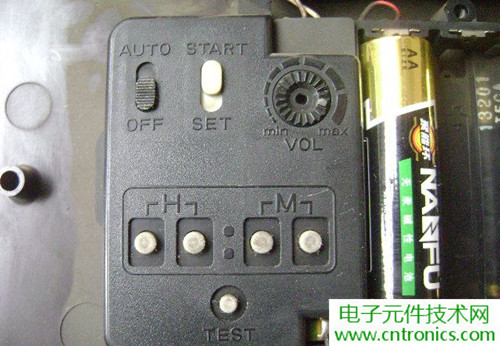

调整报时铃声的按钮、拨动开关和音量大小的旋钮。

拆个老古董,日本精工石英电子挂钟拆解

电池和里面可以装4节五号电池,其中一个单独的给机芯供电,另三个并联后给铃声电路供电,这样的电路我是第一次见。

拆个老古董,日本精工石英电子挂钟拆解

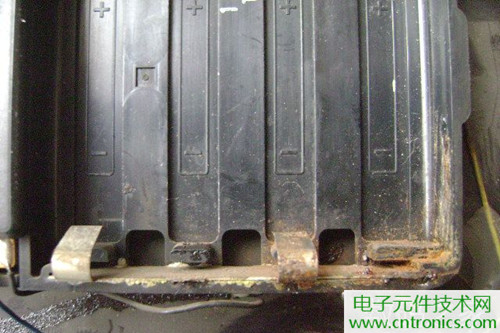

20多年的沧桑,电池盒被电池液腐蚀的锈迹斑斑,负极的2个弹性极片也随锈而去。

拆个老古董,日本精工石英电子挂钟拆解

电池盒外面,电池液的流淌轨迹依稀可辩,足见其年代留下的痕迹。
[page]

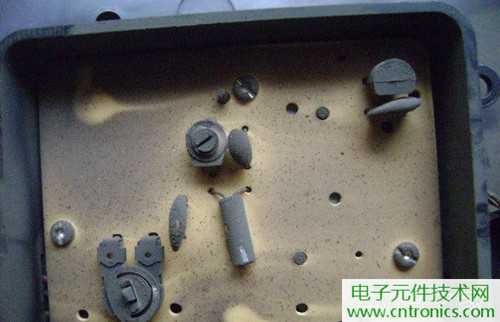

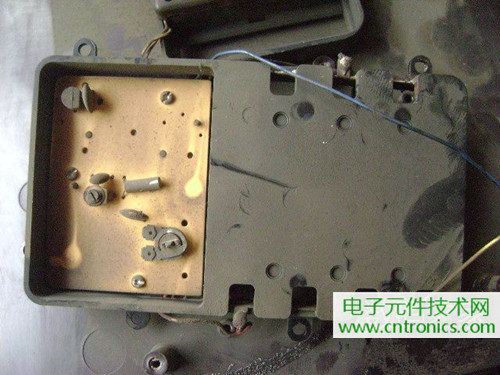

翻过背面,在黑黑的尘土的掩盖下,可以看到正负电极上的焊线和电路板上的几个歪歪扭扭的电子元件。

拆个老古董,日本精工石英电子挂钟拆解

电子元件已经被黑灰覆盖的面目全非,清理干净后,又好像焕发了青春,微距下容光焕发。

拆个老古董,日本精工石英电子挂钟拆解

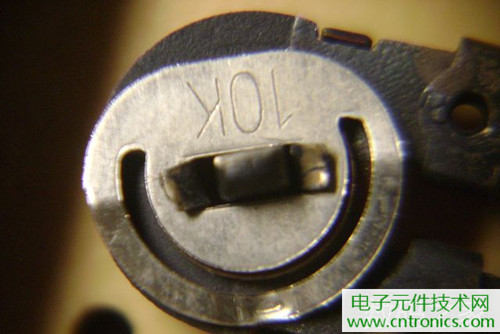

一个10K的可调电阻,用来调整扬声器的音量。

拆个老古董,日本精工石英电子挂钟拆解

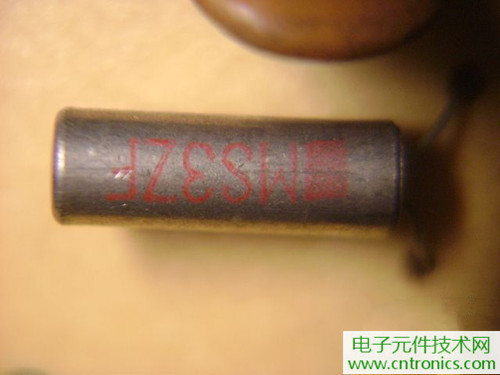

这个就是传说中的震荡电路振荡频率非常稳定的石英晶振,外壳上面的字迹仍清晰可辨。

拆个老古董,日本精工石英电子挂钟拆解
[page]
漆封的微调电阻,可能是调整走时误差精度的。

拆个老古董,日本精工石英电子挂钟拆解

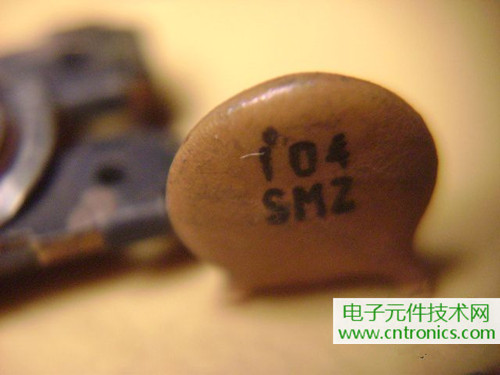

三极管可能是驱动扬声器发音的吧。旁边的瓷片电容也细皮嫩肉的亭亭玉立。

拆个老古董,日本精工石英电子挂钟拆解

拆个老古董,日本精工石英电子挂钟拆解

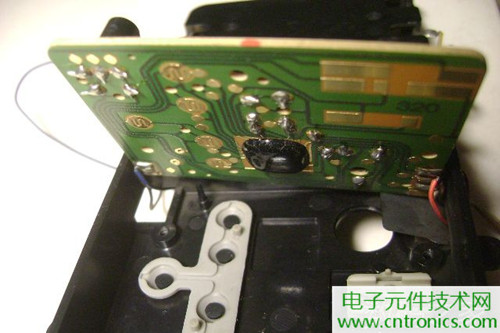

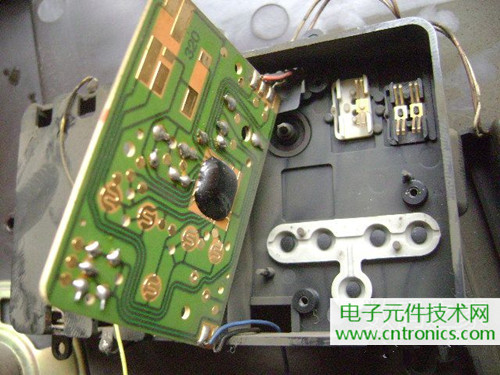

拧开电路板,首先看到的是牛屎、导电橡胶按钮、拨动开关的弹片。

拆个老古董,日本精工石英电子挂钟拆解
[page]

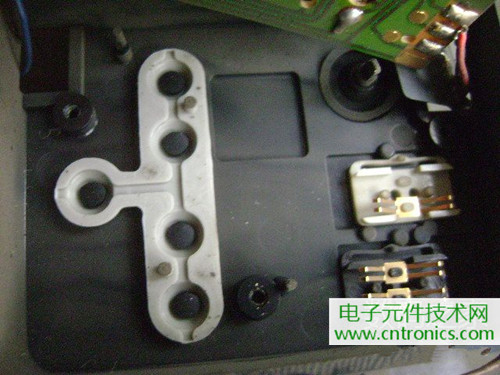

五个按键的导电橡胶是一个整体的结构。

拆个老古董,日本精工石英电子挂钟拆解

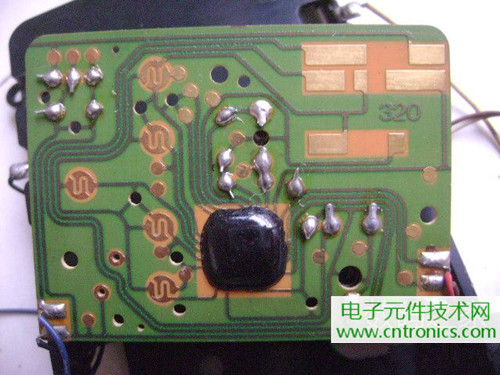

电路板虽很小但质量很好,铜箔很牢固。

拆个老古董,日本精工石英电子挂钟拆解

表面的绝缘漆是亚光的,看起来涩涩的但很舒服,开关和按键的铜箔好像是镀金一样,金光闪闪。

拆个老古董,日本精工石英电子挂钟拆解

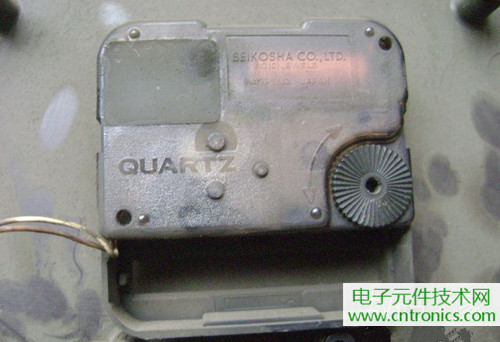

看到这里大家千万不要大失所望,特殊的地方还没有交代呢,耐住性子慢慢看,究竟特殊在什么地方?下面开始拆机芯。

拆个老古董,日本精工石英电子挂钟拆解
[page]
机芯里面看不到尘土,如果也和外面一样,恐怕早就寿终正寝了,根本使用不了20多年。

拆个老古董,日本精工石英电子挂钟拆解

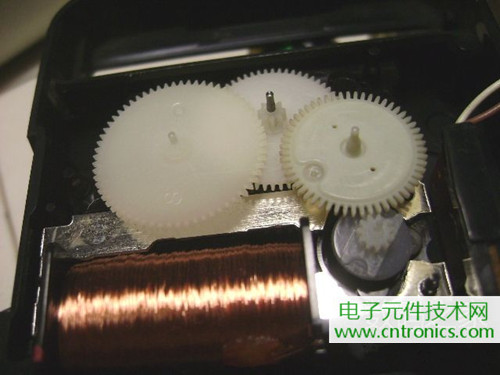

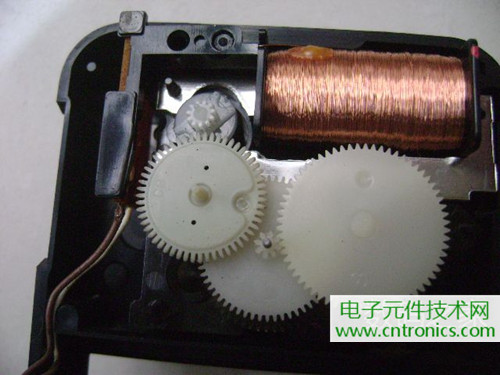

传动齿轮和摆轮,非常干净。

拆个老古董,日本精工石英电子挂钟拆解

电磁铁和线圈金光闪闪。

拆个老古董,日本精工石英电子挂钟拆解

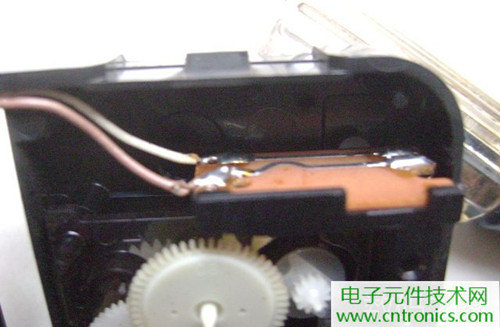

电路板与矽钢片、线圈连接在一起,通过导线与外面连接。

拆个老古董,日本精工石英电子挂钟拆解
[page]
取出来的电磁铁。

拆个老古董,日本精工石英电子挂钟拆解

用塑料骨架相互连接。

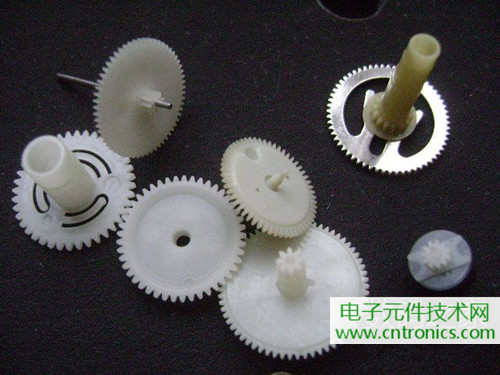

取出来的秒、分、时传动齿轮和变速、秒摆齿轮,用皂液水和小毛刷细细的清洗了一下。

拆个老古董,日本精工石英电子挂钟拆解

就是这些东西,通过紧密的、精密的组合,组成了一个可以按照不同速度运行的精确的机器。

拆个老古董,日本精工石英电子挂钟拆解

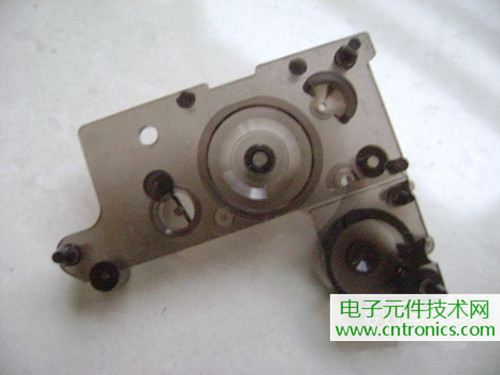

齿轮的定位骨架,这个没有清洗,用皮吹处理干净了。
