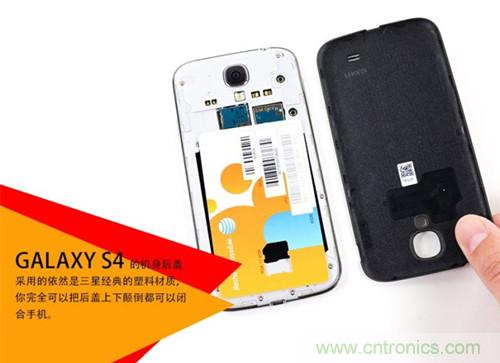

Galaxy S4的机身后盖采用的依然是三星经典的塑料材质,你完全可以把后盖上下颠倒都可以闭合手机哦。

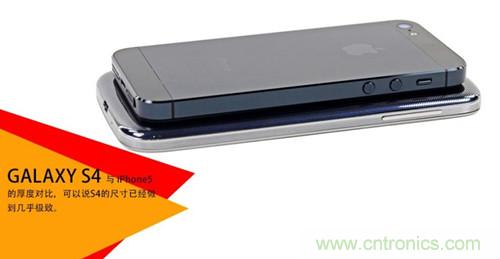

Galaxy S4与IPHONE的厚度对比,可以说S4的尺寸已经几乎做到极致。

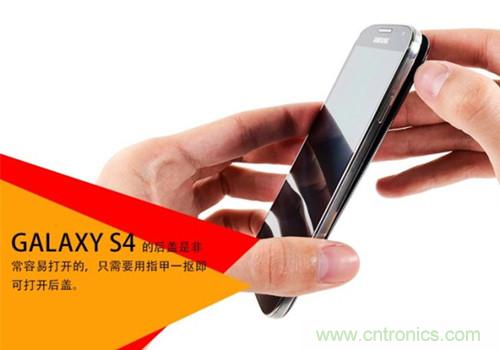

Galaxy S4的后盖是非常容易打开的,只需要用指甲一抠就可以打开后盖。
[page]

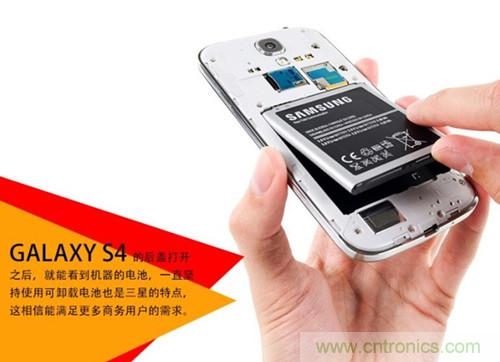

Galaxy S4的后盖打开之后,就能看到机器的电池,一直坚持使用可卸载电池也是三星的特点,这相信能满足更多商务用户的需求。

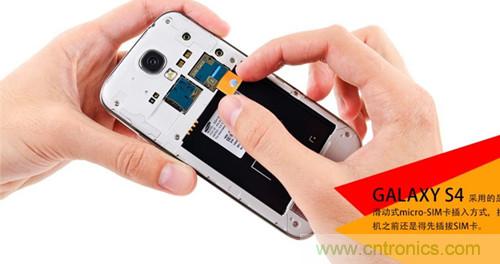

Galaxy S4采用的是滑动式micro-sim卡插入方式,拆解之前还会得先拔SIM卡。

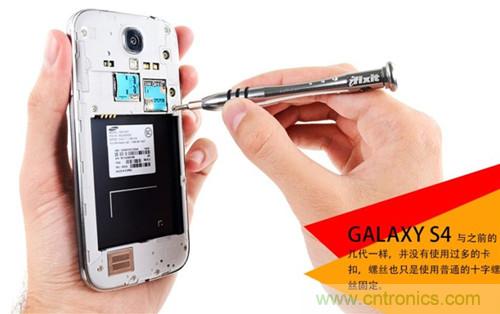

Galaxy S4与之前的几代一样,并没有使用过多的卡扣,螺丝也只会使用普通的十字螺丝固定。
[page]

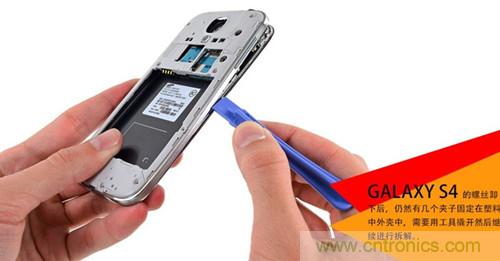

Galaxy S4的螺丝卸下后,仍然有几个夹子固定在塑料外壳中,需要用工具拆开然后继续进行拆解。

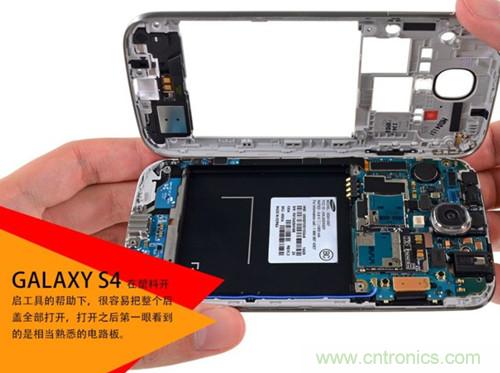

Galaxy S4在塑料开启工具的帮助下,容易把整个后盖全部打开,打开之后第一眼看到的是很熟悉的电路板。
Galaxy S4中间的外壳具有弹性的音量和电源按钮,还有比较大的扬声器和震动模块。
[page]

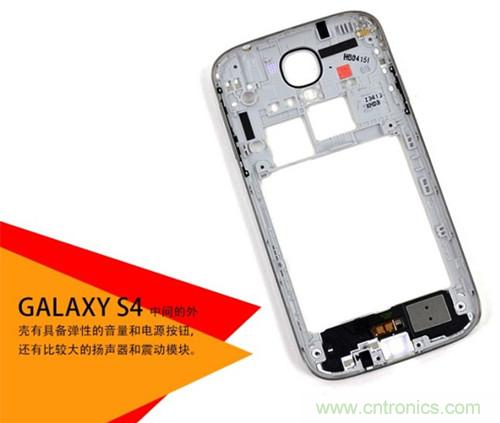

Galaxy S4中间的外壳具备弹性音量和电源按钮,还有比较大的扬声器和震动模块,底部的模块可以拆卸。
Galaxy S4的扬声器特写,S4并没有采用现在流行的双扬声器设计,但外放效果还是比较出色的。

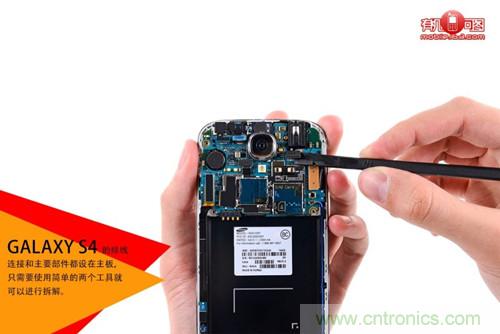

Galaxy S4的修线连接和主要部件都设在主板,只需要使用简单的两个工具就可以进行拆解。
[page]

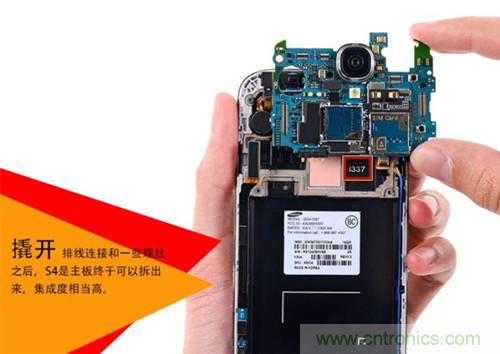

撬开排线连接和一些螺丝之后,S4主板终于可以拆出来,集成度相当高。

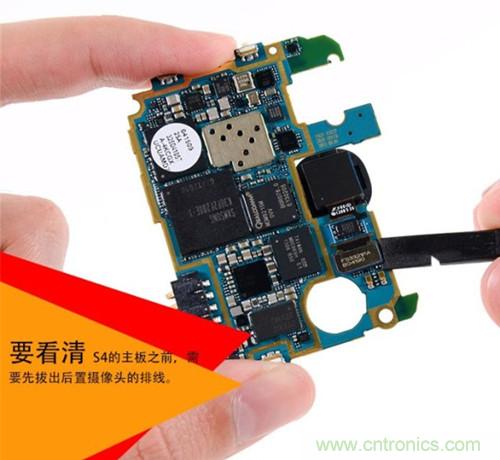

要看清S4的主板之前,需要先拔出后置摄像头的排线。
Galaxy S4拥有一个1300万像素的后置摄像头,此外,它还有LED闪光灯,背照式传感器,能够记录每秒30帧 的1080P全高清视频。
[page]

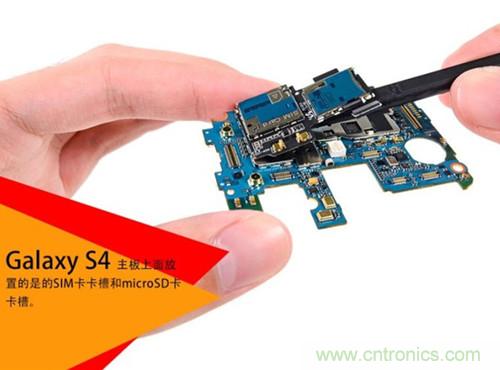

Galaxy S4主板上面放置的SIM卡卡槽和MICRO SD卡卡槽。

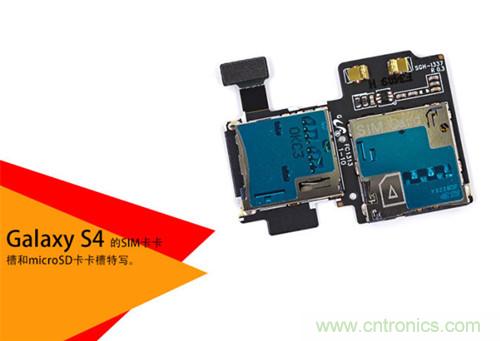

Galaxy S4的SIM卡卡槽和MICRO SD卡卡槽特写。
Galaxy S4主板正面。
[page]

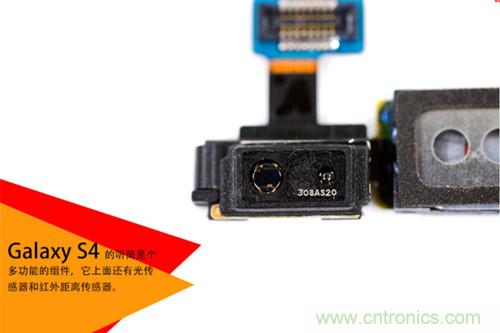

Galaxy S4的听筒是个多功能的组件,它上面还有光传感器和红外距离传感器。
隐藏在三星LPDDR3 IC下面的正式Snapdragon 600 APQ8064T 19.HZd 四核CPU。

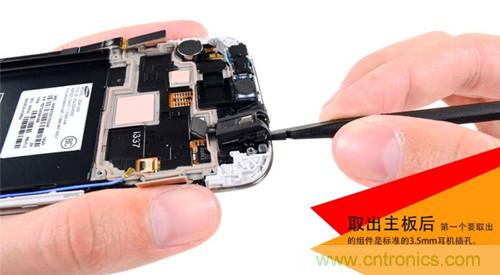

取出主板后第一个要取出的组件是标准的3.5mm耳机插孔。
[page]

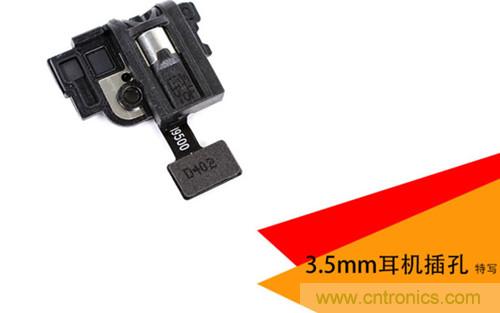

3.5mm耳机插孔特写。

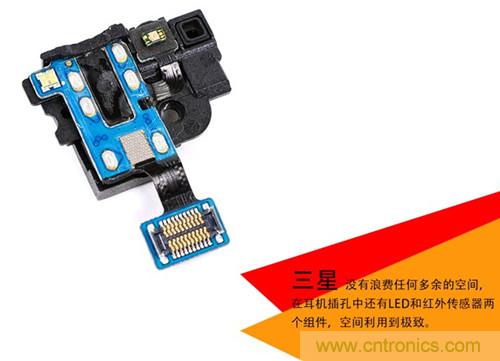

Galaxy S4没有浪费任何多余的空间,在耳机插孔中还有LED和红外传感器两个组件,空间利用到极致。

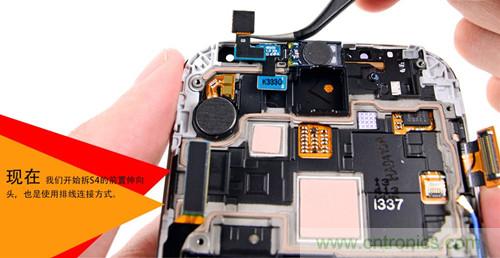

现在我们开始拆S4的前置伸向头,也会使用排线连接方式。
[page]
前置摄像头特写。

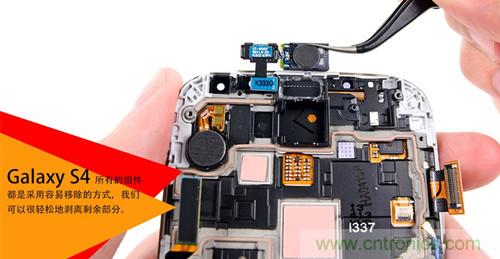

Galaxy S4的所有的组件都是采用容易溢出的方式。我们可以很轻松的剥离剩余部分。

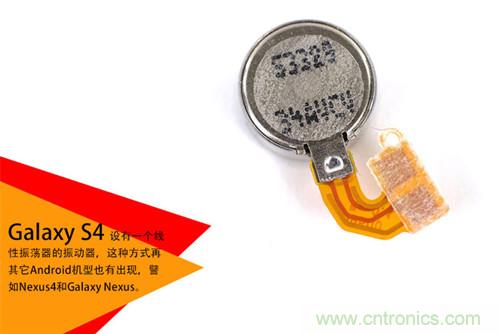

Galaxy S4设有一个线性振荡器的振动器。这种方式在其他安卓机型也有出现。譬如NEXUSS4和Galaxy NEXU.
[page]

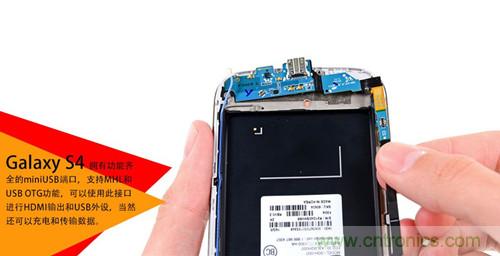

Galaxy S4拥有功能齐全的minUSB端口,支持MHL和USB OTG功能,可以使用此端口进行HDMI输出和USB外设,当然还有可以充电和传输数据。

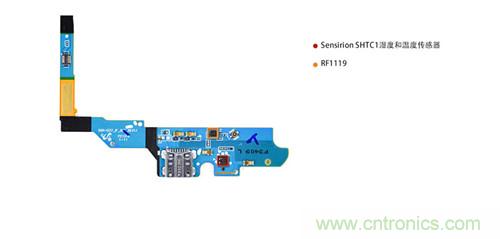

Sensirion SHTC1温度和温度传感器
RF1119

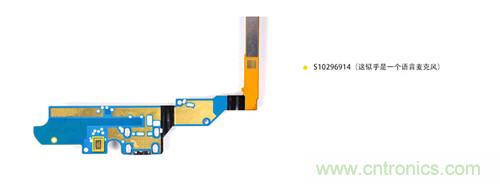

这似乎是一个语音麦克风。
[page]
Galaxy S4前面板组件好似最后要拆解的,但是不行的是,屏幕和它使用光学粘合剂粘在一起的。

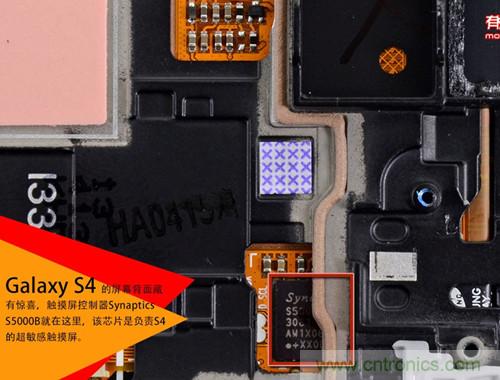

Galaxy S4的屏幕背面藏有惊喜,触摸屏控制器Synaptics s500B就在这里,该芯片是负责4的超敏感触摸屏。

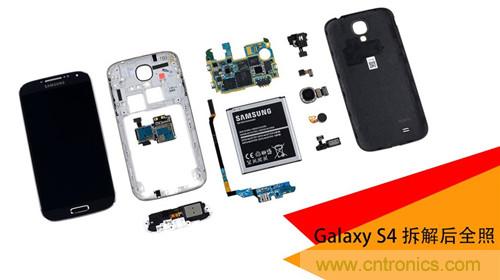

Galaxy S4拆解全家福合照。
[page]
Galaxy S4与市面许多旗舰产品一体化程度高而造成的不易拆解相比,还是比较容易拆的。IF ixit给出的可拆性得分为8分!这个分值还是相当不错的。
