【导读】创造力才是第一生产力~市面上大多数12V 1500W逆变，采用12V输入，220V输出，50KHz，推挽式。电路图大多数大同小异，但是PCB进行了大改革，采用了双面板，贴片和插针混合使用！这就是不同的地方，是不是很吸引人？下面让我们一起来看看吧！
一、 首先，采用激光打印机进行PCB图打印：

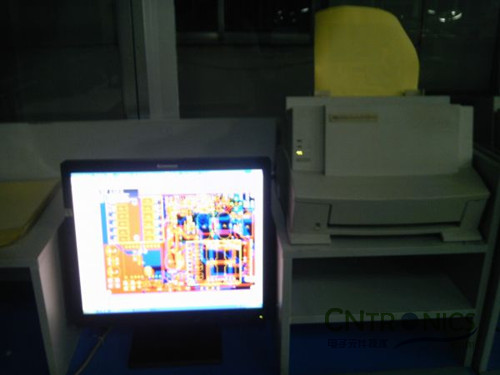

二、 然后来看看打印出来的效果图：
三、用转印机进行热转印：

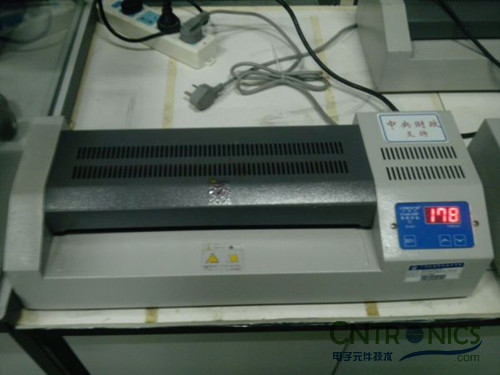

1、 将温度调节到190度左右，温度一定要控制好。

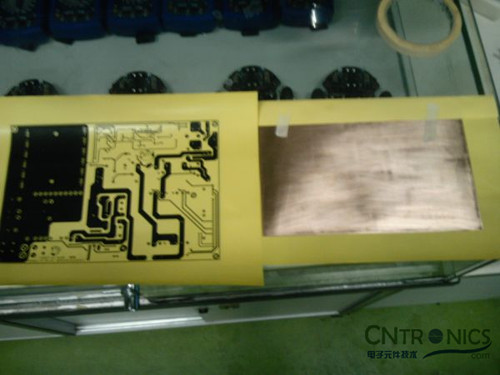

2、 将铜板打磨好，再与打印的PCB对好，这是重点！！
[page]

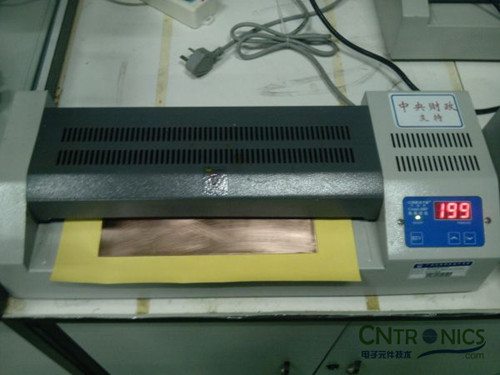

3、 将对准的铜板放入转印机，一般是转印2次左右就可以。
当然第一面很容易成功的转印好了，最关键的是第二面怎么样转印上去与第一面的孔对准，当然方法很。将第一面转印好了，会有一个禁止布线层的框，然后就将多余的铜板磨掉，更好留下禁止布线层框那么大，转印第二面的时候，对准禁止布线层框就可以了，按照第一面的方法转印好第二面。

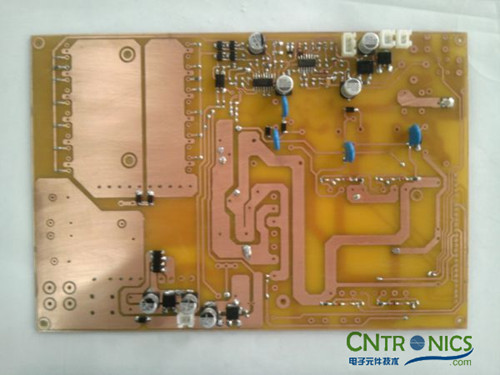

四、来看看热转印出来的PCB铜板

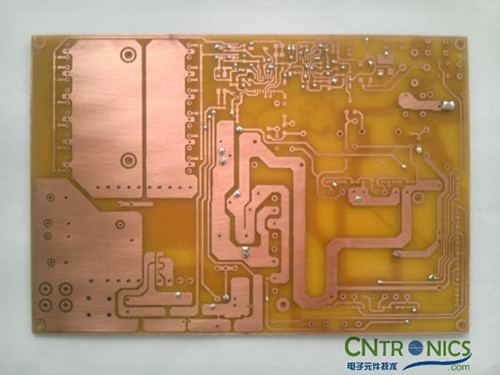

这个是顶层，图案好似一条弯曲的蛇。
这个是顶层，图案好似一条弯曲的蛇。

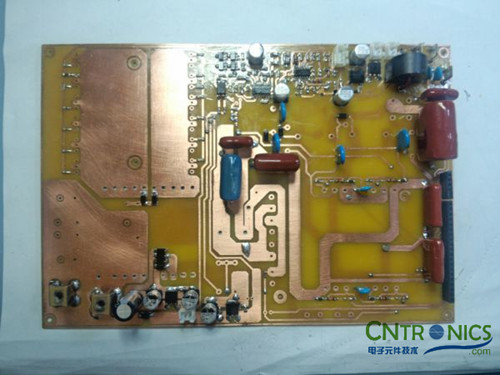

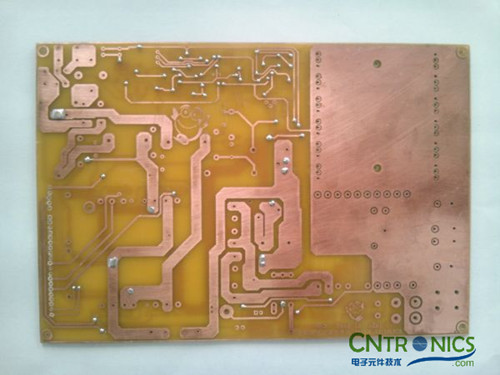

这是底层，看着好不错，挺清晰。
[page]
五、开始焊接元件

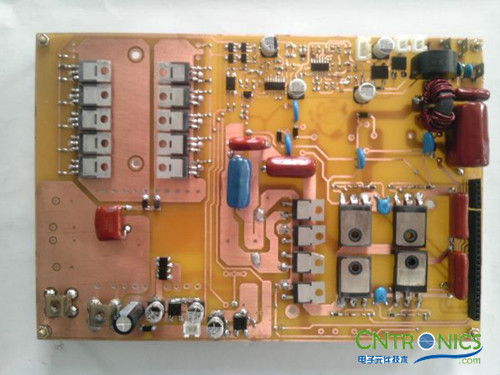

贴片、插针混合用。

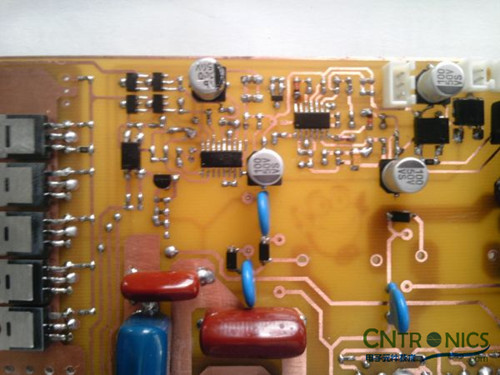

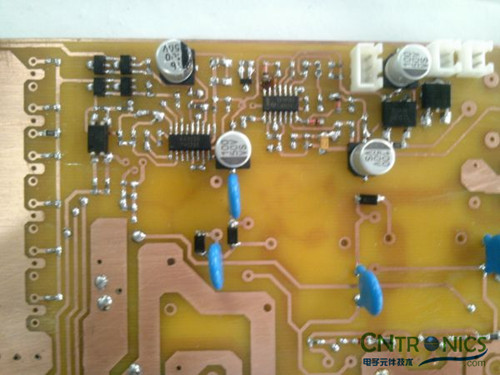

部分细节照片。
部分细节照片。
[page]
部分细节照片。
部分细节照片。
部分细节照片
[page]

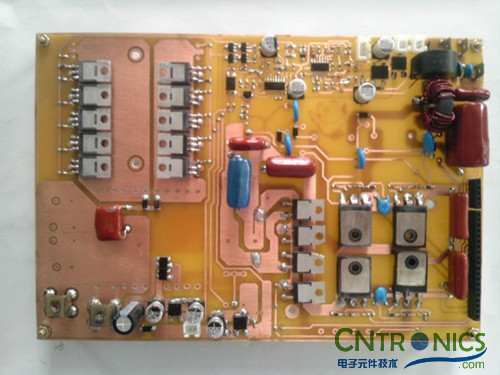

元件安装的差不多了，每边采用6个IRF3205，共12管；主变采用EE55，H桥采用IRFP460，前级用SG3525;后级采用
TDS2285+IR2110。
五、变压器的制作

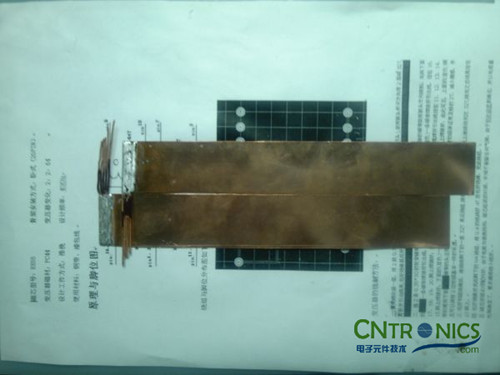

1、 初级采用0.4*25mm的铜皮，便宜又好用。
2、 焊接好引脚，焊工一定要好，残次品多丢人~

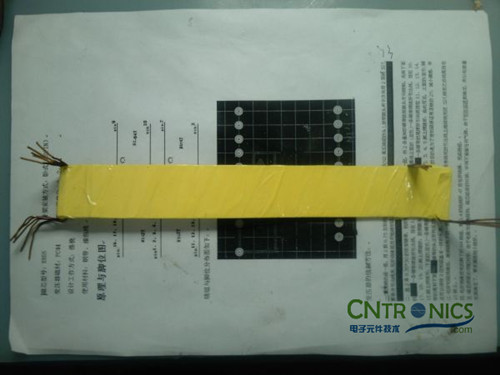

3、 绝缘布一定要包好，不然会不好用的。

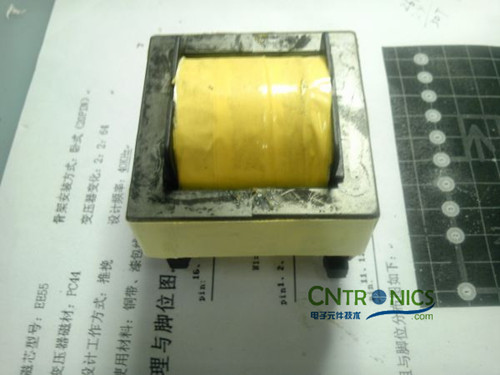

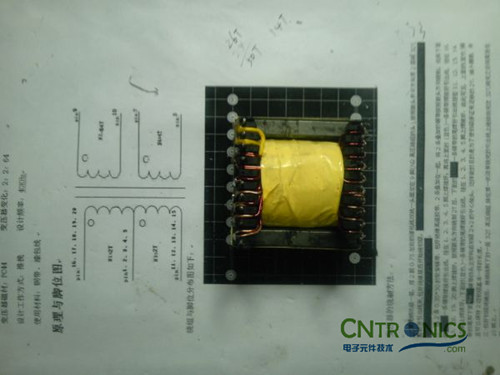

4、 做好的变压器
看看这个圆滚滚的变压器。
六、再来看看后级正弦波驱动板。

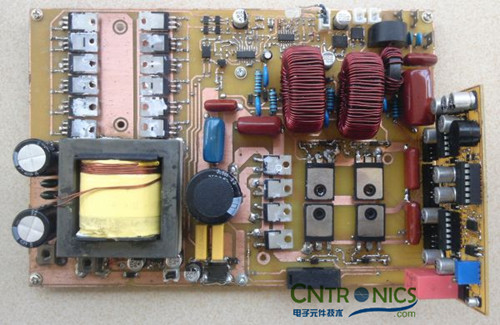

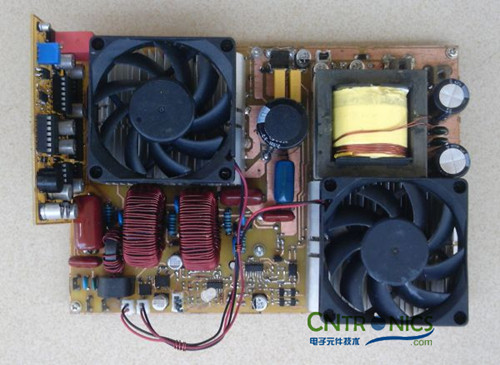

七、这就吃传说中的成品啦！
最后加上散热器，当然在加散热器之前要垫上云母片在打上硅脂。
目测可以发现，散热片用到的是AMD的CPU散热器。散热功能很强大！
