【导读】手机充电的时候总是有个毛病，那就是有时候我们忙着做其他事情或者睡觉的情况下，没有办法断掉电源，长此以往，对手机的电池难免会有损伤。而电池损伤后的不给力又是智能设备十分头疼的事情。今天就教你解决这个问题，让我们的DIY大神告诉你该怎么做！
两个不用的手机充电器，因为做这款DIY的初衷是将Timer Changer工作的电源供应和为手机充电的电源供应分离开，避免Timer Changer的工作给手机充电造成干扰和影响，这里选择5.3V500mA充电头一个，作为Timer Changer工作的电源，另选择一个5V1200mA的充电头，作为输出给手机充电。

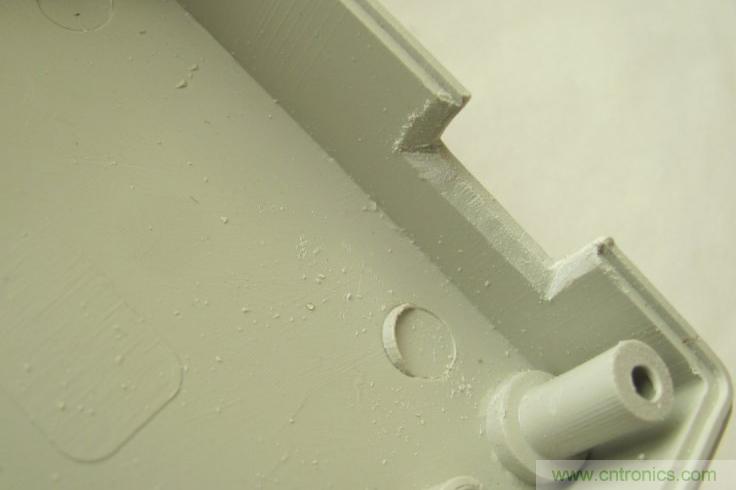

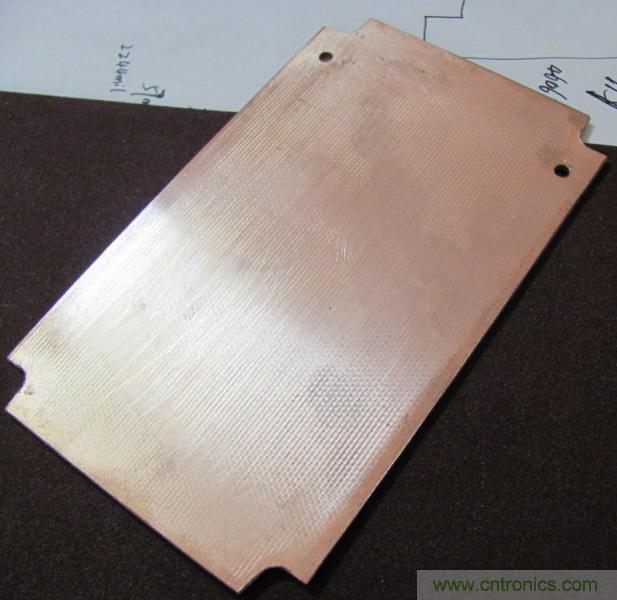

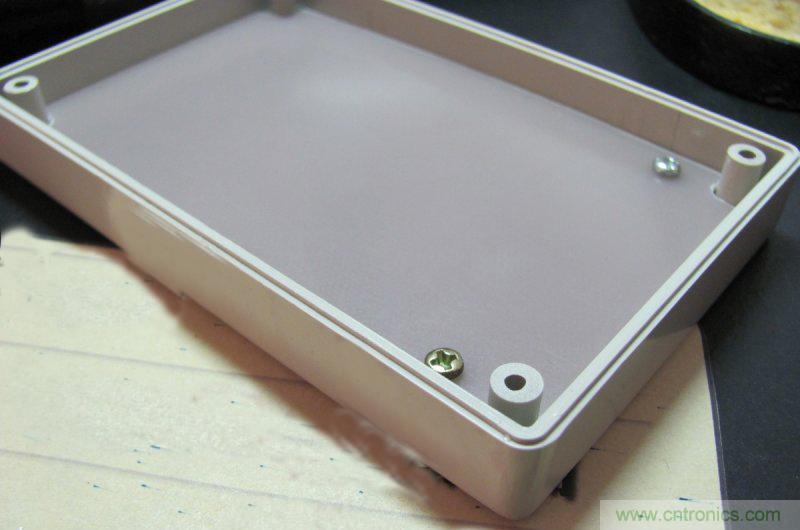

对于纯手工的DIY，涉及到外壳的DIY作品，需要首先处理外壳，我们要根据外壳的不同情况，来决定内部的设计，这个外壳是很早以前买来的，裁出合适大小的覆铜板，打出固定螺丝的位置，当然，还必须要找到合适的螺丝来固定。

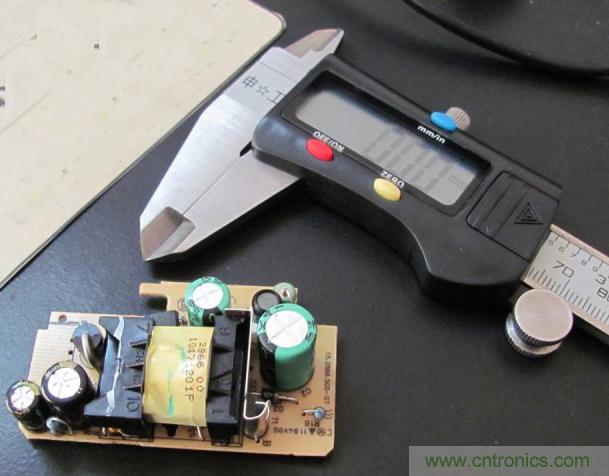

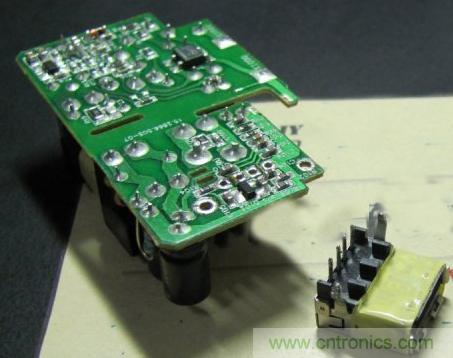

将选好的两个充电头拆掉，拆出电路板待用，下图为1200mA的充电头电路板，将USB接口焊下待用。
先按照外壳和板子的形状等因素，直观地设计内部的布局，保证所有的功能模块和零件都可以顺利且合理的装进外壳。

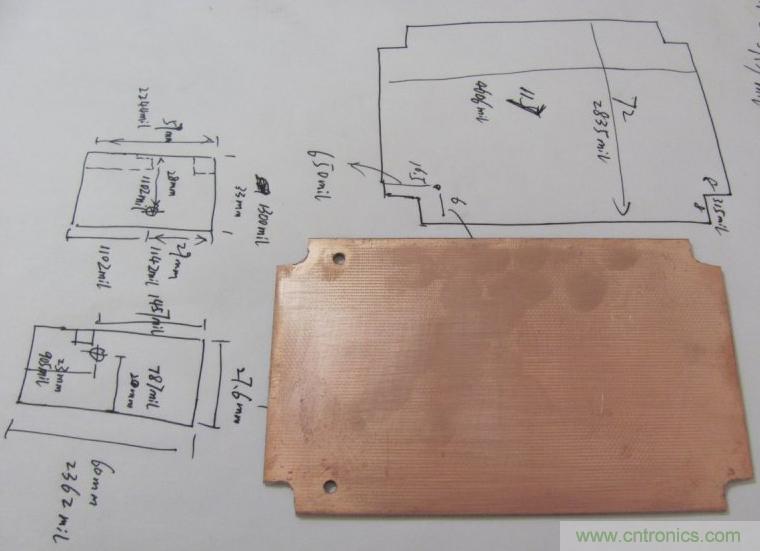

比较精确的测量各部件的尺寸及固定位置，为下一步绘制PCB做好准备。
绘制PCB的过程暂略，画好PCB后，准备做PCB。反复构思各部件的位置是否合理，反复思考各部件的安装和结合方式对最终效果的影响，确认无误后，开始制作Timer Changer的PCB板。
砂纸打磨。
贴感光膜。

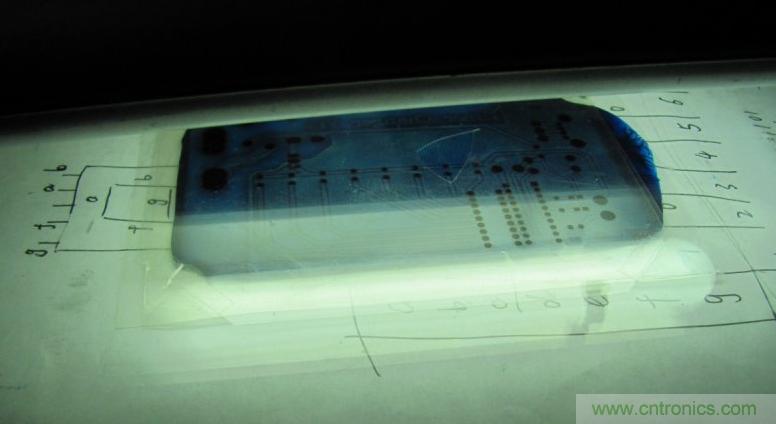

曝光。
显影。
三氯化铁蚀刻。
脱膜。

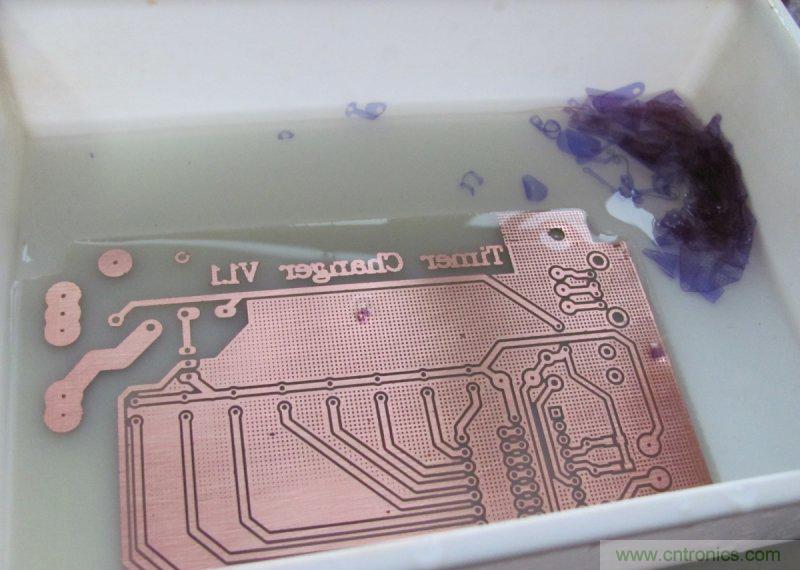

PCB完成效果。
盖蓝油、曝光。

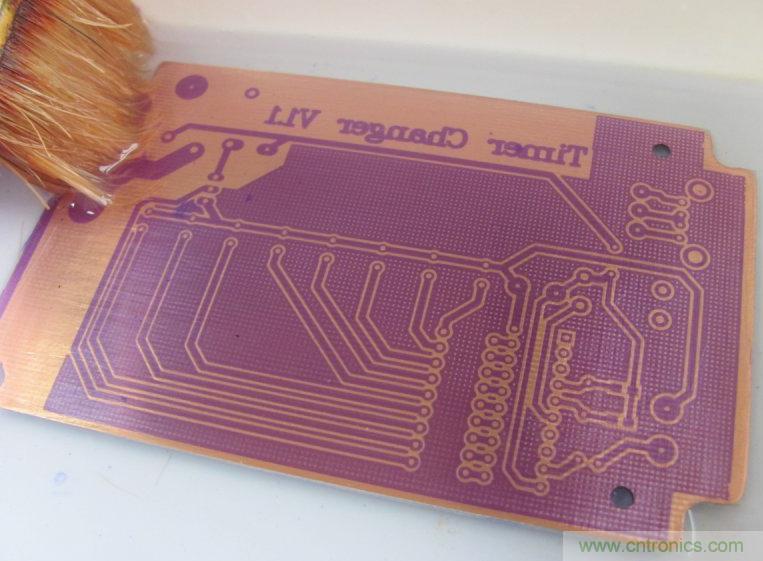

盖蓝油完成，这里有两张照片，盖绿油的效果看上去还不错，但是有一块曝光不充分，返工又盖了一次蓝油。

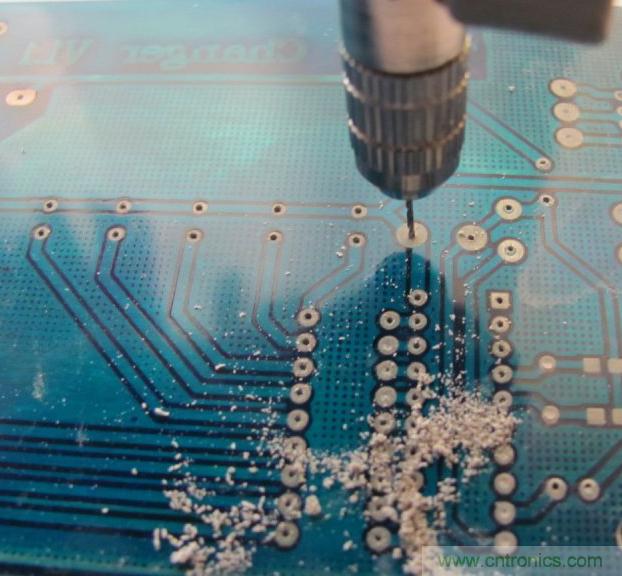

打孔，到这步为止，PCB板算是做完。

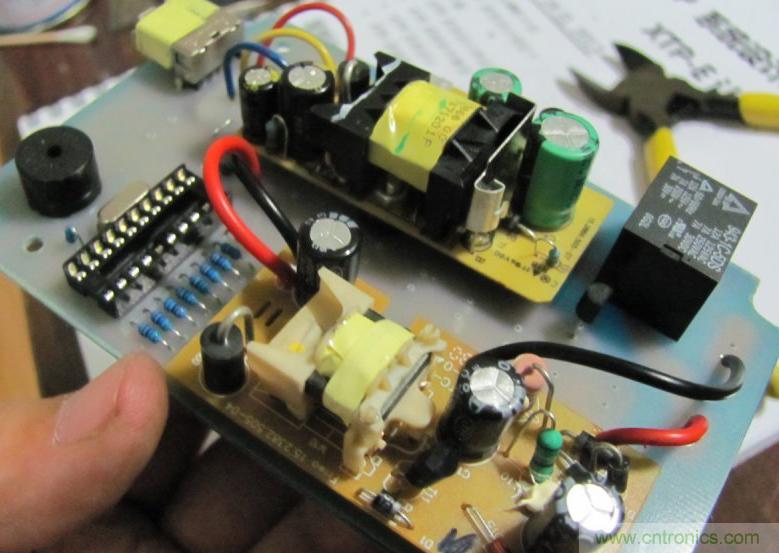

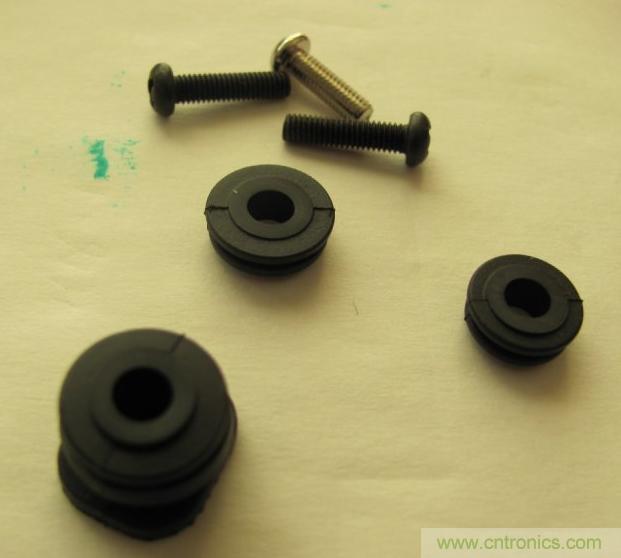

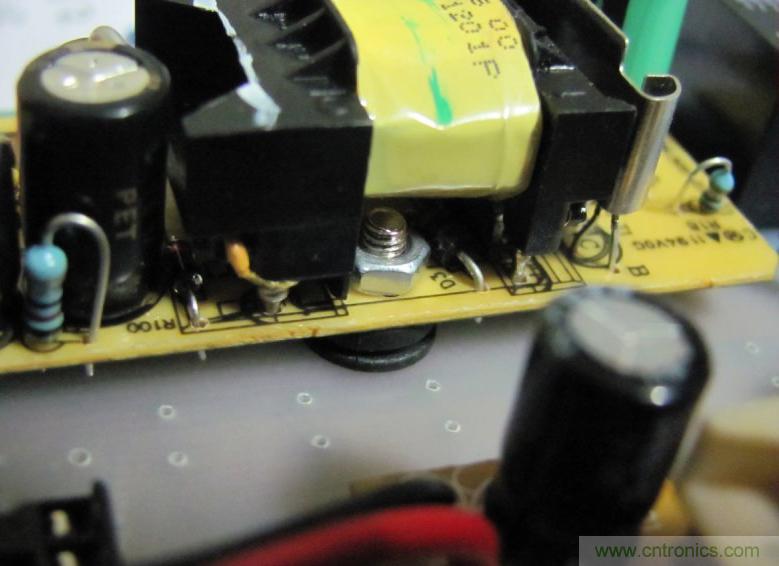

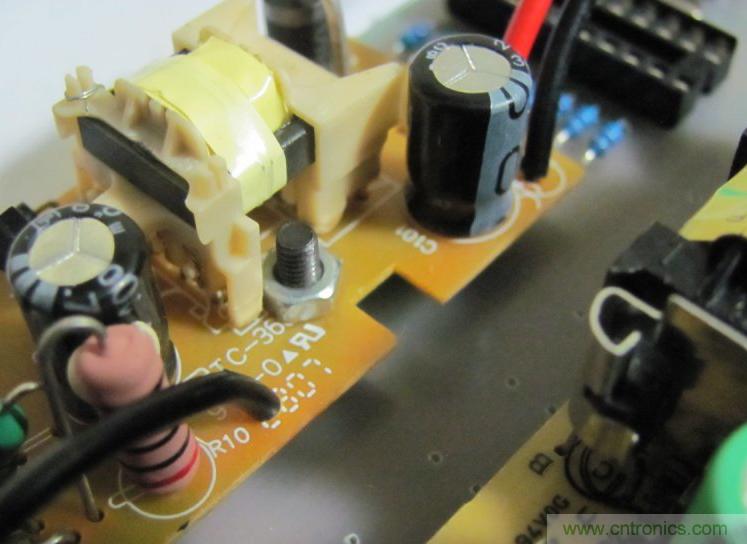

准备两套胶垫和螺丝，用来将两个充电头电路板固定在Timer Changer主板上（固定方式如下图所示），用相同的办法将另外一个充电头用螺丝垫上胶垫牢固地固定在主板的合适位置上。
整体的设计和DIY过程并存，边测量边做，不要急于求成，按照设计的电路将电阻、继电器等原件焊到板子上。

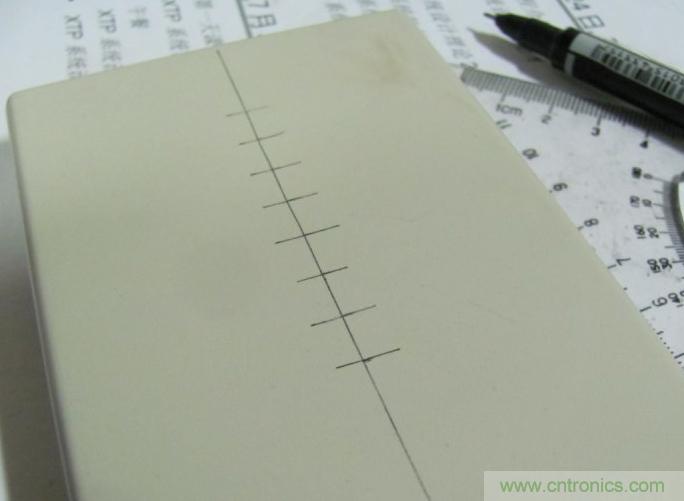

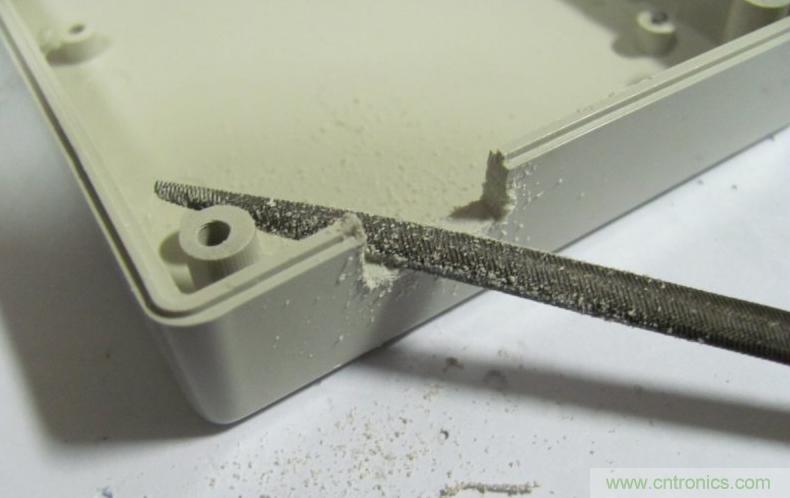

下面可以处理一下外壳，按照设计的USB接口位置、8个LED灯和设置按钮的位置在外壳上开出合适大小的孔。

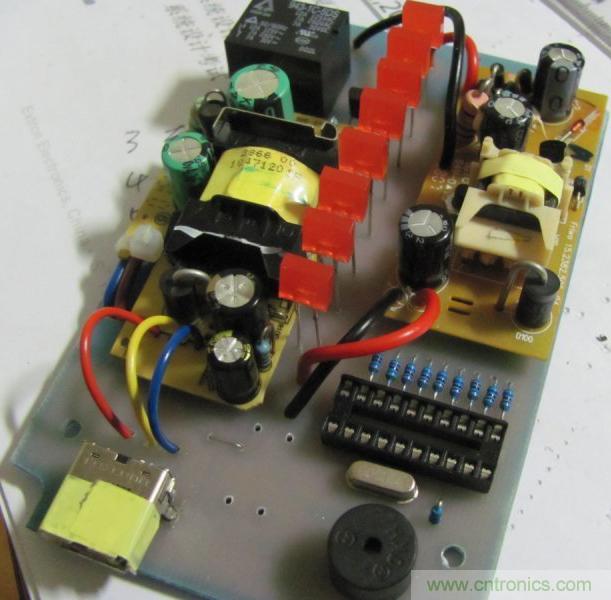

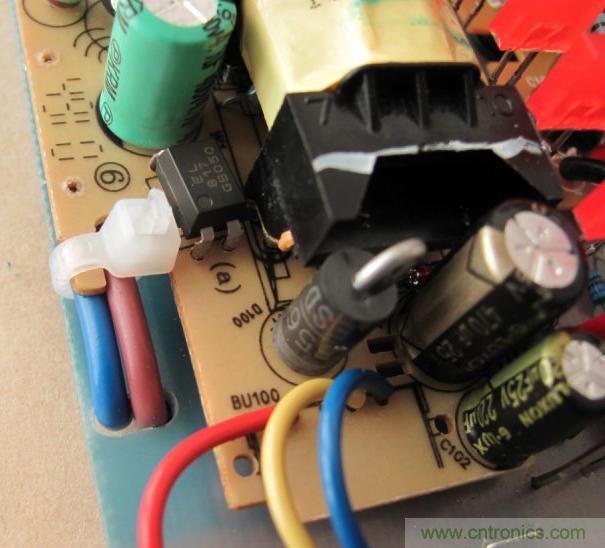

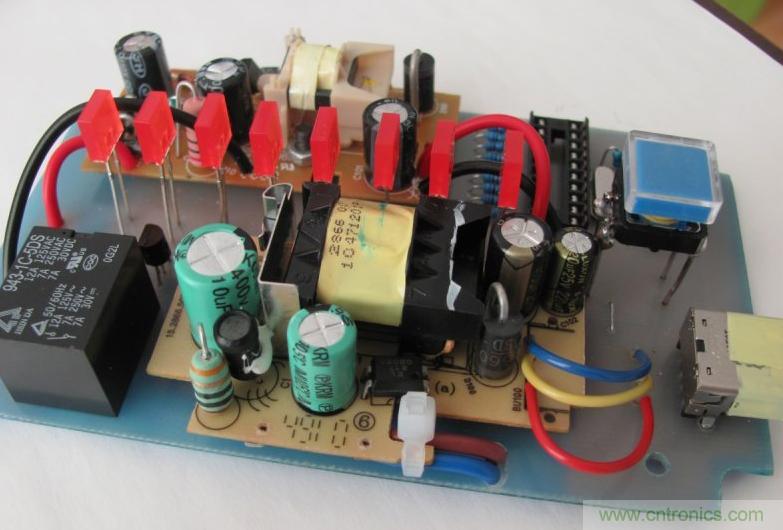

安装好两个充电头电路板后，要进行必要的固定，这里用扎带进行必要的线缆固定。

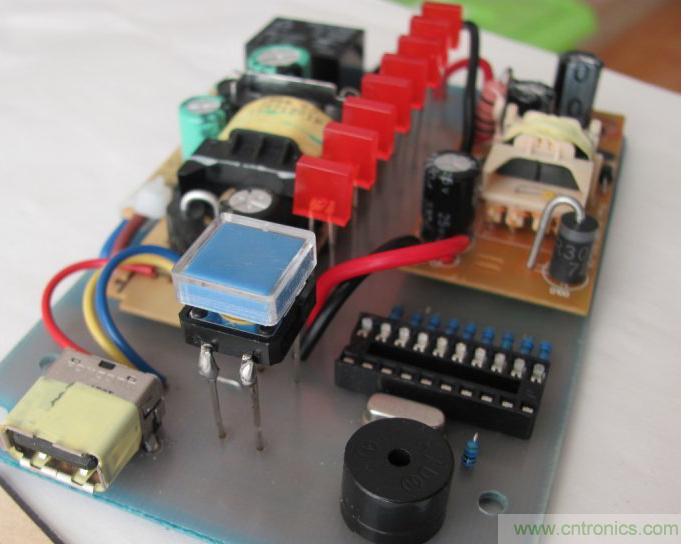

焊上8个LED时间指示灯，并将必要的跳线焊好。

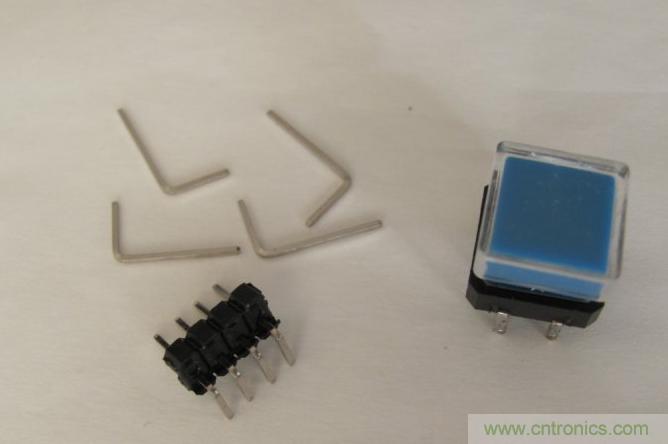

为了使微动开关平面在外壳面板上，这里给微动开关配了个“高跷”，用锡焊牢。

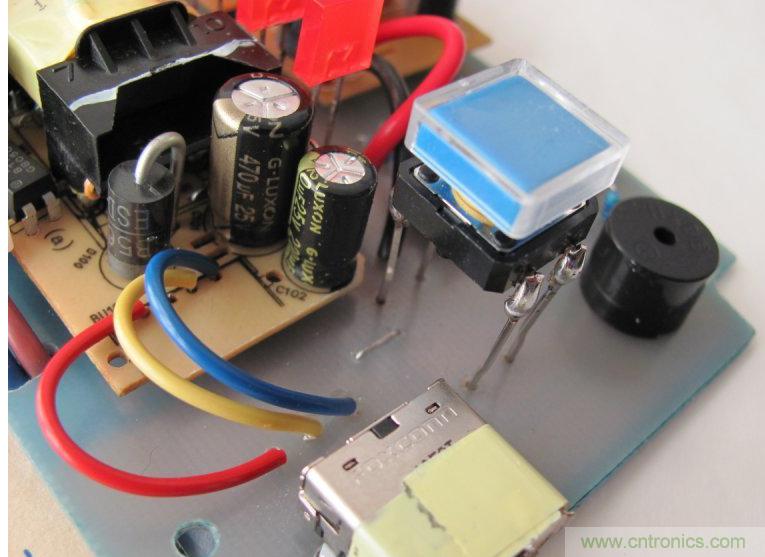

来几张踩了高跷的微动开关特写。

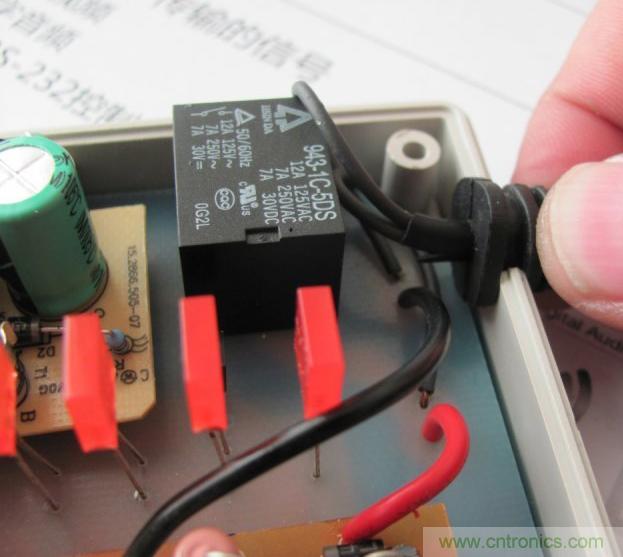

下面处理市电接入部分，取废旧台灯的电源线和橡胶套，DIY一条带固定的电源线。

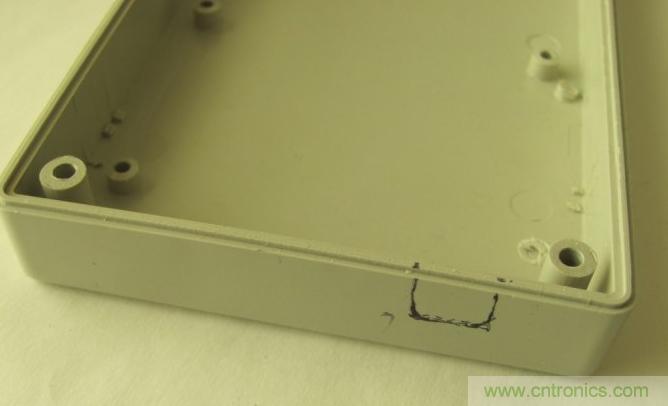

在外壳上开出电源箱的固定孔。
半成品的效果。

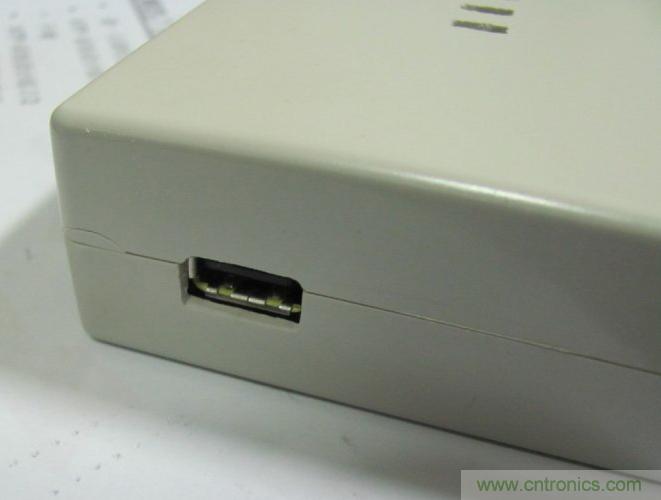

USB接口特写。
DIY到这里，主要的步骤就完成了，下面就可以将焊好的板子装到外壳里了。
卡住电源线。

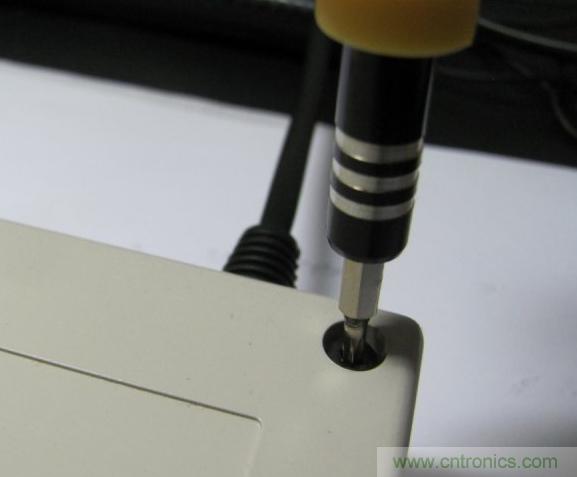

安装外壳。
为了让这款Timer Changer更加美观，下面要设计一下面板的效果了，打印出面板。
表面可以用菲林纸粘贴，防止水渍等对面板的污染，然后用万能胶粘到Timer Changer面板上。
同样，设计好定时按键的样式。

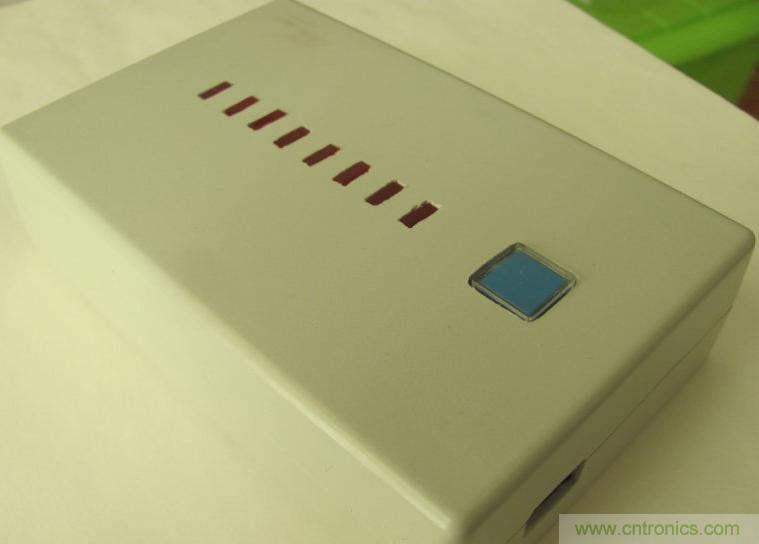

下面在上几张Timer Changer整体效果的特写。

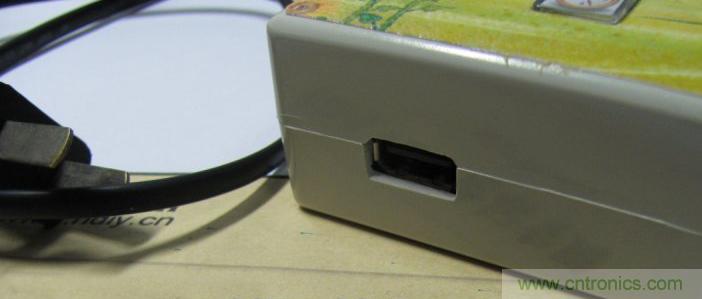

完成后的USB特写。

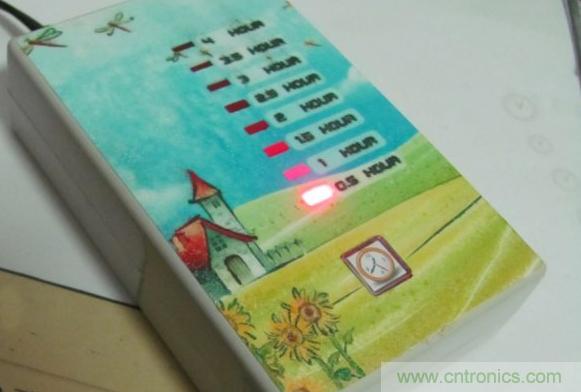

工作时的效果。
充电时的效果。
好了，这款Timer Changer的DIY就完成了，根据实际的需求，设定不同的时间步长。第一个LED灯指示30分钟，第8个LED灯指示4小时，以后 就可以在睡前根据手机的剩余电量，通过点击充电时间设置按键，选择合适的时间来进行一定时间的充电了，当设定计时结束，Timer Changer将自动断开充电，防止手机电池因长时间接入电路引起的过充情况~~
