技巧分享:教你辨别LED单元板的好坏

发布时间:2014-02-21 责任编辑:sherryyu

【导读】LED单元板的好坏应该是LED显示屏商家比较关心的问题吧,为何呢?因为单元板的质量直接影响LED显示屏的整体品质和性能。那么如何辨别LED单元板的好坏呢?有什么快速的检查方法吗?这里分享给大家一些经验之谈,教你来辨别LED单元板的好坏。

LED单元板的好坏应该是LED显示屏商家比较关心的问题吧,为何呢?因为单元板的质量直接影响LED显示屏的整体品质和性能。那么如何辨别LED单元板的好坏呢?有什么快速的检查方法吗?这里分享给大家一些经验之谈,教你来辨别LED单元板的好坏。

第一 LED单元板板材:有些LED单元板厂家为了低价竞争,采用廉价的阻燃纸质板或者是单面纤维板作为LED灯的PCB线路板。因为,全玻纤PCB板太贵了。刚开始效果上看不出差别,幸运的话还能撑个半年、八个月的,一般情况下不出一年就会因为受潮、紫外线破坏、氧化等原因而断裂,导致整个LED单元板报废。高品质的LED单元板必须用双面全玻纤PCB板,虽然成本高,但质量有保障。

第二 IC:观察所用IC器件的品牌是否具有一致性。用什么型号的IC,以及用多少个IC足以影响着板子的质量。有一些商家,为了节约成本,在生产单元板的时候会故意减少IC的数量,或者夹杂一些其他牌子的IC。IC不同,怎么能保证板子性能的稳定性呢?

第三 灯珠和芯片:光看肉眼,是无法分辨灯珠的好坏的。只能靠长时间的测试,也就是行家说的老化测试。一般小作坊的做法是,出厂前通电,检查LED显示屏是不是能够正常运作,是不会经过长时间的老化测试的。因为他们花不起这个时间成本和人力成本。

如何分辨LED单元板的好坏?具体检查方法介绍。

技巧分享:教你辨别LED单元板的好坏

第四 : 检查所选材料的外观品质

  ①PCB板材和加工质量;

  ②IC器件品牌和一致性;

  ③发光点阵品质;

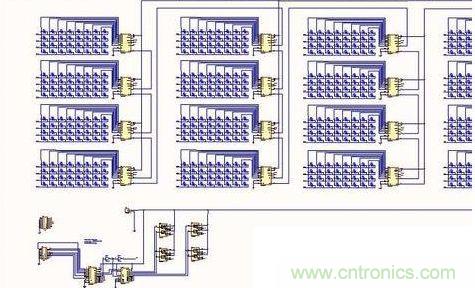

第五 检查电路设计电路设计规范,PCB布线符合LED显示技术要求

第六 检查焊接质量

检查贴片是否有元件漏贴、错贴现象,是否有元件管脚毛刺短路的现象。检查直插件焊点是否光滑圆润,板面是否清洁整齐,无虚焊漏焊。检查发光点阵的插装平整度和油墨颜色的一致性。

第七 通电测试

①通电测试发光点阵的一致性;

  ②通电测试对行驱动管CEM4953是否有效保护;

  ③通电测试信号传输能力。
