【导读】本文为大家介绍的是一款高分子电容型湿敏元件电路设计图，主要由两个时基电路IC1、IC2组成。它正比于空气的相对湿度，其灵敏度为2mv/%RH。具体设计方案请看下文。

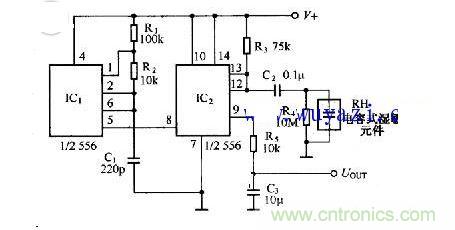

高分子电容型湿敏元件的应用电路如图所示。它由两个时基电路IC1、IC2组成。IC1及外围元件组成多谐振荡器，主要产生触发IC2的脉冲。ICz和电容型湿敏元件及外围元件组成可调宽的脉冲发生器，其脉冲宽度将取决于湿敏元件的电容值的大小。调宽脉冲从IC2的9脚输出，经R5、C3滤波后成为直流信号输出。它正比于空气的相对湿度，其灵敏度为2mv/%RH。
