技术解读:基于Pro/E5.0的阀门控制器结构设计

发布时间:2014-10-15 责任编辑:echolady

【导读】工业自动化的推进,使传统的手工机械调节逐渐退出历史舞台。在管网系统的工业自动化管理方面,若要实现需要自动阀门这个重要组成部分。

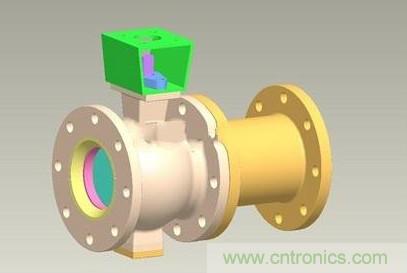

阀门的种类也很多,下面的模型是其中一种——球阀,如图1所示。

技术解读:基于Pro/E5.0的阀门控制器结构设计
图1:球阀

由于阀门的应用非常广,手工机械调节的方式在许多场合已不再适用,本设计能够在较安全的情况下工作,而且效率提高了几倍,故设计智能阀门控制装置具有实际的意义。电动执行器是工业过程控制系统中一个十分重要的现场驱动装置 ,其能源取用方便、安装调试简单 ,在电力、冶金、石油、化工等工业部门得到越来越广泛的应用。

原理

阀门控制器由电动机驱动,通过蜗轮蜗杆减速,带动空心输出轴转动。在该减速箱中,具有手动/自动机构(手动机构可独立进行操作)。当切换手柄处于手动位置时,操作手轮,带动空心输出轴转动。当电动操作执行机构时,手动机构处于断开状态,由电动机驱动空心输出轴。

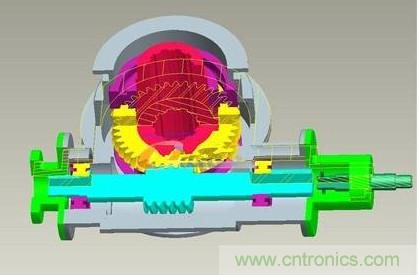

传动机构的结构详如图2所示。

技术解读:基于Pro/E5.0的阀门控制器结构设计
图2:传动机构结构图

涡轮蜗杆设计

由于此处的蜗轮蜗杆有特殊的要求,故自己设计并进行校核(此处用专用软件进行设计)。设计的蜗杆仅仅是螺旋部分。

根据库存材料的情况,并考虑到蜗杆传动传递的功率不大,速度中等,但蜗杆在传动中起到相当重要的作用,故蜗杆用45Cr;因希望效率高些,耐磨性好些,故蜗杆螺旋齿面要求淬火,硬度为45—55HRC。蜗杆用ZCuSn10P1,金属膜铸造。


技术解读:基于Pro/E5.0的阀门控制器结构设计

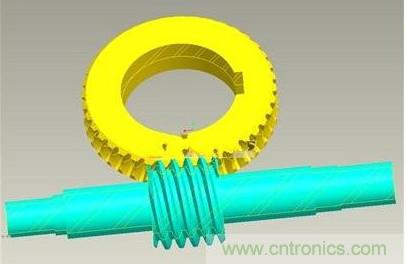

图3:蜗杆蜗杆
