DIY:教你5步制作太阳能无线充电器

发布时间:2014-10-29 责任编辑:xueqi

【导读】本文教你5步完成太阳能无线充电器的制作全程,本设计使用方便,适用于大部分可以接受电磁场的用电器,当太阳出来的时候还能获得免费的电量。

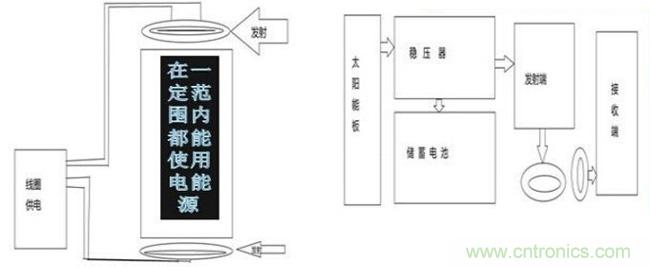

先看看设计的整体方框图:


1、设计原材料



制作太阳能无线充电器材料

1.太阳能电池板 EC0-WORTHY
2. 蓄电池GH12V24AH
3.无线充电模块
4. 逆变器 SAA-1000
5.12v 蓄电池保护板
6.电压控制器模板 WARMSPACE
7.漆包线

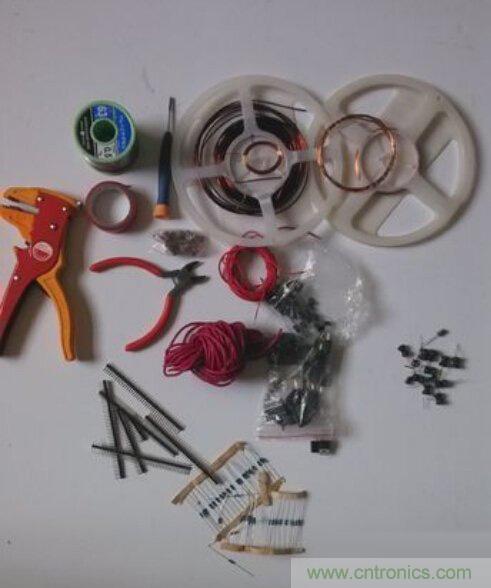

制作太阳能无线充电器工具 1 烙铁、2 烙铁架、3 吸锡器、焊锡、4 松香、5 镊子、6 尖嘴钳、7 偏口钳、8 老虎钳、9 剥线钳、10 万用表、11 高温海绵、12 胶枪、13 胶棒、14 绝缘胶带、15 多功能螺丝刀

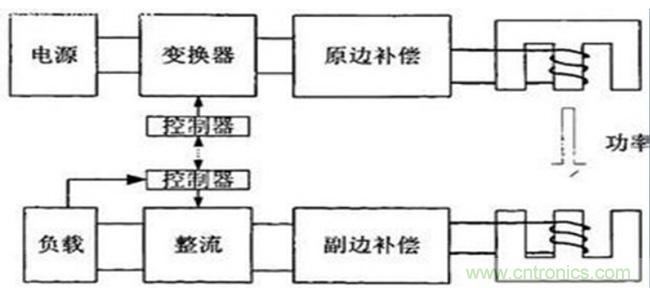

2、无线充电的原理




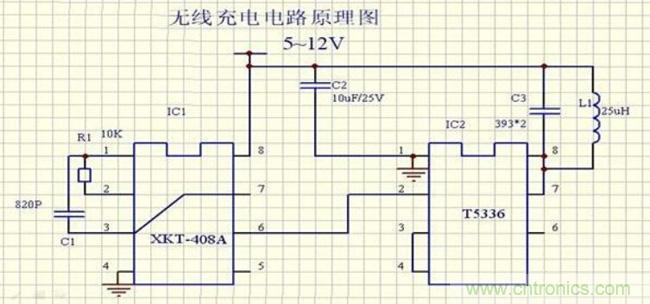

本设计利用太阳能进行供电(使用的是 12v100w 大功率太阳能板,电量充足),在电池板后方加入了稳压电路。当电压过大时进行 12v 稳压、可以保护后级电路不会烧坏,当电压过低时关闭电路、防止电量回流造成不必要的损失。为了晚上太阳能板不能发电的缺陷,本设计加了 12v 的电池(电池 选用的是离子电池,安全可靠不易爆炸)。将太阳能和电池的电量都给无线发射模块进行电于磁场的转换(又叫供电发射模块能发射一个较大的电磁磁场)

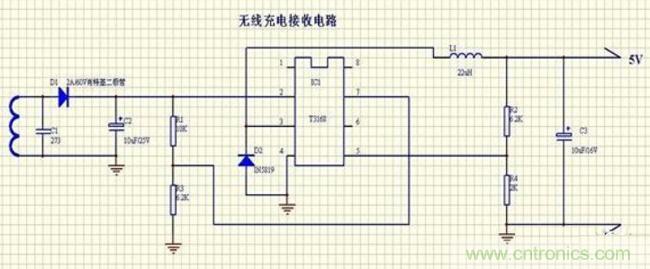

下面就交给室内的一个接受模块来做了,接受模块的电磁圈方向与发射方向一致,接受发射端的电磁场,当接受线圈闭合时会产生一个与发射端一样的一个电压。我们再把这个电压进行转换(这里我们打算利用市场上的逆变器,可靠而且功率大),就变成了所需要的电压。
[page]

3、太阳能无线充电器制作过程


第一步:设计电路的模拟,利用 professional 做电路进行模拟实验;
第二步:实验成功后进行电路搭建;
第三步:电路搭接(根据原理图对电路进行搭接);
第四步:电路试运行;
第五步: 设计整体测试。

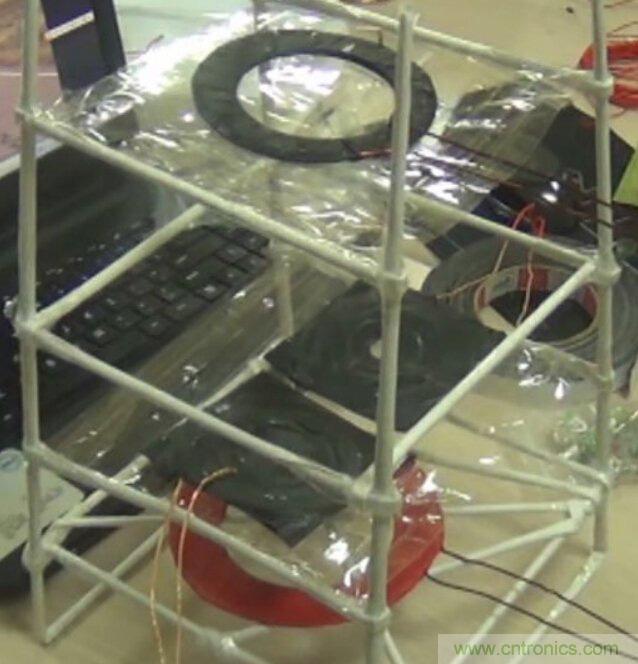

4、太阳能无线充电器的实际应用

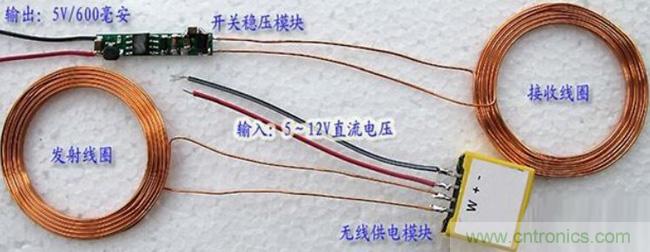

无线输电模块,元件占地面积小,无接收电流可高达 600mA,基本满足普通电子设计的充电供电之用,模块具有识别能力,可根据负载大小自动增减发射功率,工作效率约 70%,安装方便简单,价格低廉,可直接工作在 4~12V 的宽电压工作,主要用于便携式电子小设计的无线供电、充电而开发设计的,具有体积小、使用简便、转换效率高、价格低廉等特点。主要适用于:手机、游戏机、鱼缸灯光、MP3、MP4、数码相机、电动剃须刀、学习机、医疗、水下用品等多种设计的应用。


未来设想:在楼的顶部与底部各埋一发射线圈,运用太阳能为整栋楼实施无线供电。

文字来自39度
