【导读】电路仿真大家用到最多的就是saber软件，但是它的功能并不是你都了解。针对这个问题，小编为新手们总结出一些saber仿真开关电源的技巧。希望能对大家有所帮助。本篇文章中将介绍关于saber仿真中常见的几个问题和一些比较简单的技巧。
提到电路仿真，很多人首先想到的就是saber软件。这款软件能都在多领域之间实现电路的仿真与模拟，能够帮助开发者解决从初始研发到设计详细细节中产生的一系列仿真问题。
Saber功能强大，所以在日常生活当中我们可能并不能应用到它的所有功能，或者使用得并不熟练。针对这个问题，小编为新手们总结出一些saber仿真开关电源的技巧。希望能对大家有所帮助。本篇文章中将介绍关于saber仿真中常见的几个问题和一些比较简单的技巧。
saber仿真中常碰到的几个问题

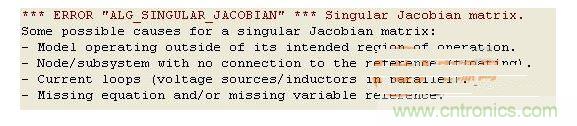

常见错误提示
图1
Model operating outside of its intended region of operation
运算出的结果使得模型超出了它正常的运行范围,找不到解，表现为不收敛了。
处理这个问题比较麻烦，需要具体分析。
Node/subsystem with no connection to the reference (floating).
系统中缺少参考点，可能有某些端口没有连接，处于悬空状态。
Current loops (voltage sources/inductors in parallel).
存在电流环路.电流源只能并联不能串联。
电感与电压源不能直接并联，仿真的时候可以通过串电阻解决。
Missing equation and/or missing variable reference.
用软件自带模型仿，一般不会出现这个错误。还有就是新手在仿真的时候，容易忘记DC分析，这一点要注意。建议在瞬态仿真的时候，把DC分析点YES，养成习惯。
图2
另一个典型问题是不收敛，一般是通过改截断误差来解决。实在不行的，就简化电路，分步骤仿。其实在真正的电路设计中，其实仿真的都不会是复杂电路，只有学生写论文从需要完整电路。
[page]
saber仿开关电源的技巧
快捷键的使用
对于一款软件，快捷键的使用可以让大家快速学会操作，其实学会saber的操作只要几分钟。
saber中常用的一些快捷键总结如下：
R ：翻转
F：左右翻转
D：上下翻转
G：搜索
P：属性修改
W：连线
Z：局部放大
缩小:page down
放大:page up
保存：ctrl+S
复制：ctrl+C
粘贴：ctrl+V
很多快捷键都有共性，其他软件也是如此，尤其是后面几个，相信熟悉电脑的都知道。掌握了快捷键的使用，画图可以达到事半功倍的效果。
快捷键的自定义
也许有人觉得快捷键有时候也不很方便，那么可以自定义吗?

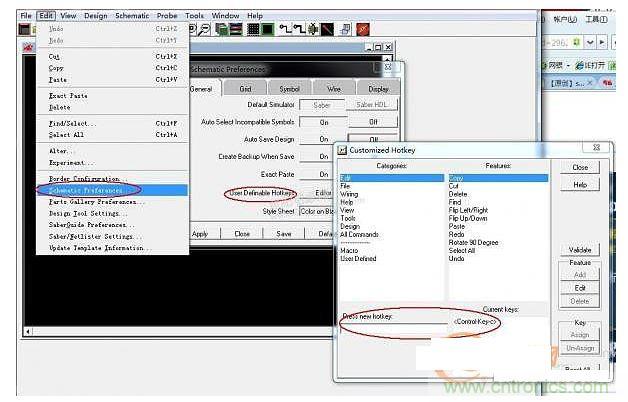

图3
答案是肯定的，选择Edit下的Schematic parameters，点User definable hotkeys后的editor，如图3所示。
快捷键的设置能够帮助大家最大程度上提高工作效率，并缩短设计时间。
