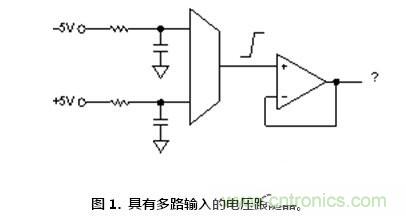

同样的事情也发生在放大器上。 在一些应用中，工程师可能忘记了放大器输入与具有超快速瞬变的设备相连。 例如，由图1所示的电压跟随器（或仪器仪表放大器）对多路复用器进行缓冲。输入信号是静态的，并且由RC网络进行滤波，从而降低了噪声带宽或RF干扰。 放大器必须足够快以便在转换之间建立，所以选择时必须考虑压摆率和带宽。 然而，在实验室中，结果却并不如预期： 放大器输出移动缓慢，并且波形不正常，有建立长尾现象。 建立时间远不及规格。 问题可能在哪里？


许多事情可能出错，但根本问题是通道转换时放大器输入过载。 如果输出的移动速度不及输入（或者至少在输入移动前其没有移动），那么两个输入间会出现较大的差分电压。 这种状况可能使输入晶体管饱和、增加输入偏置电流、正偏内部保护二极管，或者造成其它意想不到的影响。 这种通道切换的实际反应取决于输入拓扑结构、工艺技术和内部保护电路，并且还取决于瞬变速度和相邻通道间的电压差异。

除了放大器对过载状况有所反应外，增加的输入偏置电流（即使它仅在多路复用器和运算放大器间的寄生电容中流动）还会对多路复用器输入端的电容充电或放电。 这种干扰改变了原电平，只能通过连接在干扰源与电容之间的电阻来恢复。 如果滤波器的时间常数很大，那么放大器的输出端就会出现较长的建立长尾现象。

根据问题的来源，可以做几件事来补救解决。 在这种情况下，低成本解决方案就是在与快速源（多路复用器）相连的各输入端添加串联电阻。 这有助于在瞬变过程中通过增加源的阻抗来避免使输入饱和。 在DAC输出中，或者如果放大器用于调理来自微处理器或FPGA的方波，则简单的RC有助于降低边沿速度，从而使放大器正常运行。 具体情况需要具体分析以确定最佳解决方案，但是请关注瞬变条件。 并且记住，远离麻烦的最好方法就是减速！
