【导读】今天用万用表的时候，突然很奇怪，为什么过了一段时间不使用后它就“自我了结”了呢？怎么实现的呢？实验室的福禄克表，蛮贵，不敢擅自拆开，所以就网上查询资料，呵呵，这一查，好玩了。发现了各种软关机电路，就是单片机工作一会后，自动关机了。好灵性和智能哦。

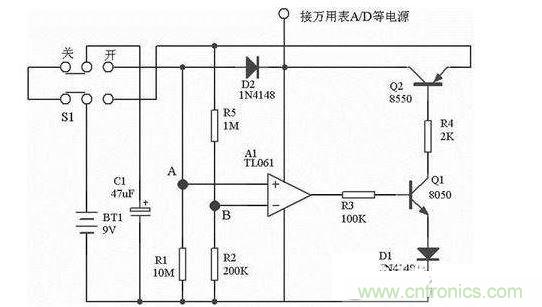

先解决万用表的问题——自动关机电路如下图所示：
来，细细分析下：
其实说白了就是——比较器+ RC定时+三极管开关
R1和C1组成RC定时网络，Q1和Q2组成电子开关。
其工作过程是：当把开关S1置于“关”时9V电池对电容C1充电。使得C1两端的电压等于电池电压。当把S1置于“开”时，电容C1接至运放的同相输入端（A），同时也通过R1放电。R2和R5分压得到约1.5V的电压加至运放的反相输入端（B），刚开机时电压A》B，运放输出高电平。这说使用Q1 和Q2都导通，通过Q2的集电极输出9V电压。万用极工作。
随着C1的不断放电，A的电压不断下降，当A端电压小于B端电压时，运放输出低电平，Q2输出低电平，然后万用表就自动关机了……是吧
至于定时的时间，就取决于R1和C1了。其关系为：t=-ln（A/U）RC，其电U为电容的初始电压，A为终止电压。以上电路的值约为14分钟，当把电容换成100uF时约为半小时。
嗯，看完万用表自我了结电路后，来，再看看那些好玩的软关机电路（都来源于万能的网络，分析过，原理上都可行的），且看他们又是如何“自杀”的？

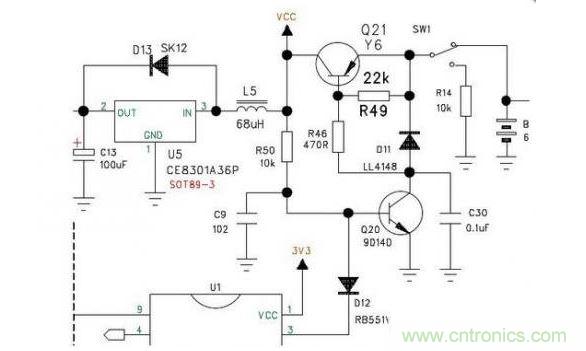

这个电路稍显复杂，但是原理还是一样的简单，就是电子开关的关断而已。

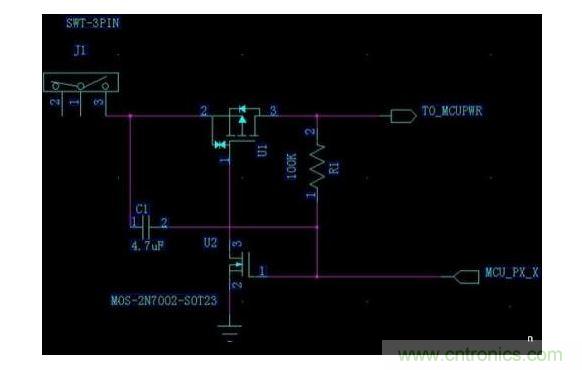

这个电路就是用MOS管来代替三极管而已，原理一样。不过更精简了。
