【导读】晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。

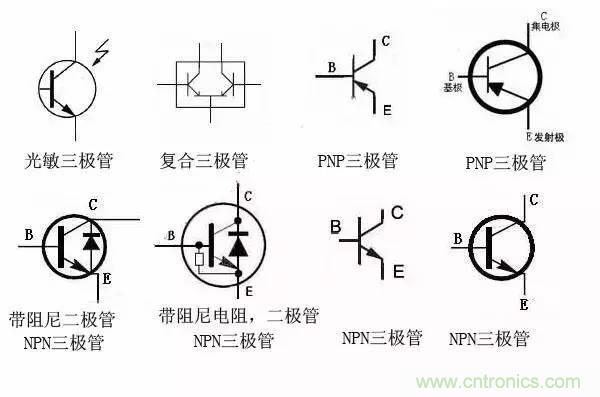

一、三极管的电路符号
二、三极管的分类
a.按频率分：高频管和低频管
b.按功率分：小功率管，中功率管和的功率管
c.按机构分：PNP管和NPN管
d.按材质分：硅管和锗管
e.按功能分：开关管和放大
三、用万用表判断半导体三极管的极性和类型（用指针式万用表）
a.先选量程：R﹡100或R﹡1K档位。
b.判别半导体三极管基极：
用万用表黑表笔固定三极管的某一个电极，红表笔分别接半导体三极管另外两各电极，观察指针偏转，若两次的测量阻值都大或是都小，则改脚所接就是基极（两次阻值都小的为NPN型管，两次阻值都大的为PNP型管），若两次测量阻值一大一小，则用黑笔重新固定半导体三极管一个引脚极继续测量，直到找到基极。
c.判别半导体三极管的c极和e极：
确定基极后，对于NPN管，用万用表两表笔接三极管另外两极，交替测量两次，若两次测量的结果不相等，则其中测得阻值较小得一次黑笔接的是e极，红笔接得是c极（若是PNP型管则黑红表笔所接得电极相反）。
d.判别半导体三极管的类型。
如果已知某个半导体三极管的基极，可以用红表笔接基极，黑表笔分别测量其另外两个电极引脚，如果测得的电阻值很大，则该三极管是NPN型半导体三极管，如果 测量的电阻值都很小，则该三极管是PNP型半导体三极管。
四、半导体三极管的好坏检测
a.先选量程：R﹡100或R﹡1K档位
b.测量PNP型半导体三极管的发射极和集电极的正向电阻值。
红表笔接基极，黑表笔接发射极，所测得阻值为发射极正向电阻值，若将黑表笔接集电极（红表笔不动），所测得阻值便是集电极的正向电阻值，正向电阻值愈小愈好。
c.测量PNP型半导体三极管的发射极和集电极的反向电阻值。
将黑表笔接基极，红表笔分别接发射极与集电极，所测得阻值分别为发射极和集电极的反向电阻，反向电阻愈小愈好。
d.测量NPN型半导体三极管的发射极和集电极的正向电阻值的方法和测量PNP型半导体三极管的方法相反。
