经验分享:巧用面包板搭建实验电路

2017-11-14 [责任编辑:wenwei]
分享到:
0分
【导读】面包板是一种用于电路实验的器材,上面有很多孔,我们可以将元器件和导线插进去,组成我们需要的电路。如果发现电路有错,拔下元件和导线重新插接即可。电路做完后,所有元件还可以拔下来再次使用。

面包板搭建电路简单易行,节省时间和材料。但是缺点在于,面包板只能搭建一些比较简单的电路,而且是对电气连接要求不高的电路。如果电路太复杂,面包板上全是各种导线,出现某些导线或元件松动的情况,不容易找到;如果有些电路对电气连接要求比较高,比如要通过很大电流,微弱信号处理,高频电路等,由于元件是简单的插进去的,与面包板之间的电阻值较大等原因,效果就不理想了。

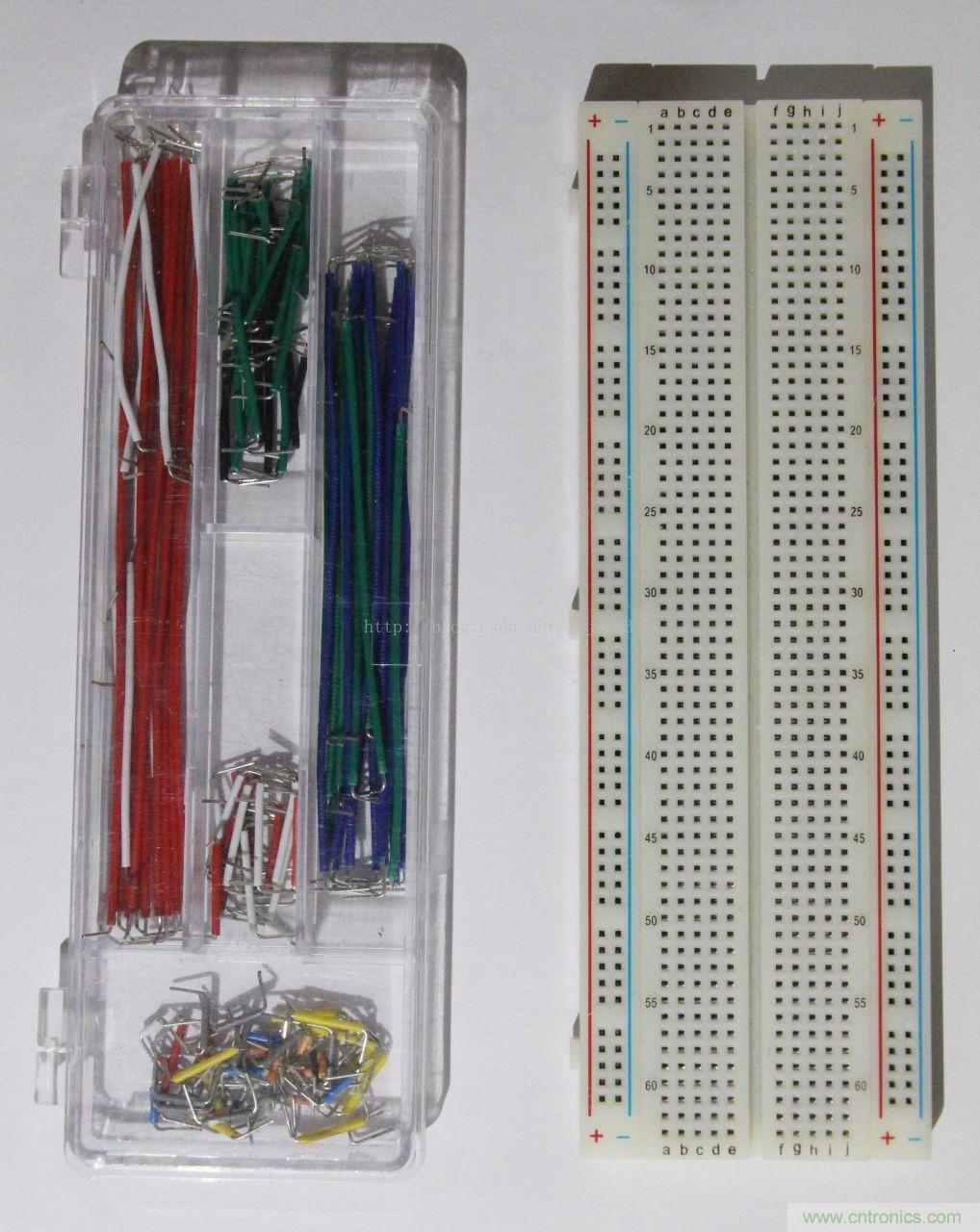

下图展示了面包板线和一种常用的面包板。面包板线可以用粗细合适的普通硬导线,也可以使用图中所示的专用线,会更方便。

图中的面包板,外侧标有红线和蓝线的整个竖排是分别连在一起的,一般用于接电源。中间每一横排五个孔分别连在一起的,用于插接各种元件。

经验分享:巧用面包板搭建实验电路

下面转入正题,搭建简易单片机实验板。前面介绍了单片机最小系统电路是单片机正常运行的最小电路,这里我们就要从最小系统开始搭建。需要准备如下工具材料:

面包板,面包板线、导线、杜邦线若干

DIP40封装的STC89C52RC单片机(STC89C5x均可)

11.0592MHz晶振、30pF电容两个(用于时钟电路)

10uF电容、10k电阻(用于复位电路)

USB-TTL下载线(用于程序烧写,后面文章会详细介绍)

六脚自锁开关(作为电源开关,可以省略,而使用插拔导线的方式代替)

经验分享:巧用面包板搭建实验电路

图中的元件用于复位电路和时钟电路。上面是10k色环电阻,具体读法请自行学习;然后是10uF点解电容,电解电容有正负极,图中表皮上标有白色箭头的管脚为负极,如果是如图所示全新的电解电容,正极的引脚更长;下面左边是两个瓷片电容,没找到30pF我用比较接近的27pF代替,具体容量读法也请自行学习;右下角是晶振,正面标注了11.0592,即晶振的频率为11.0592MHz。

经验分享:巧用面包板搭建实验电路

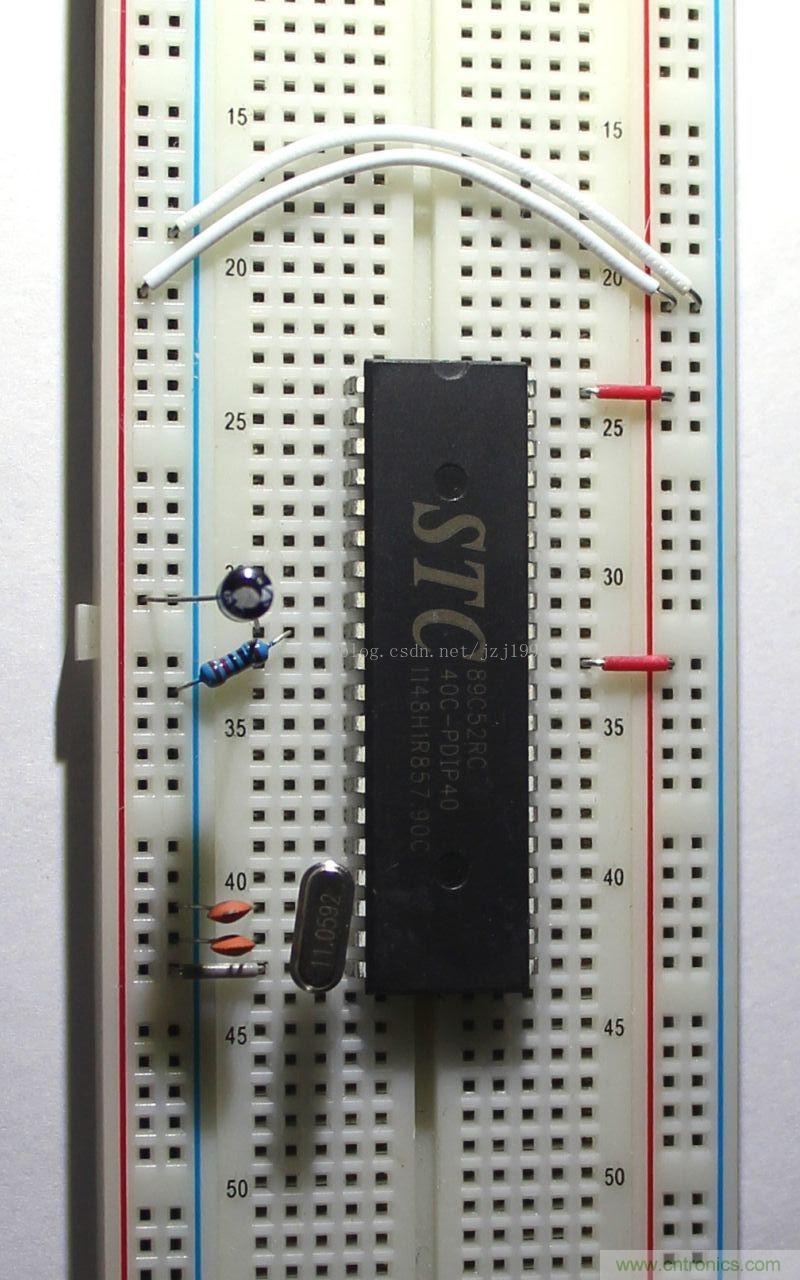

图中是搭建好的最小系统,两根白线用来把两侧的正负极连接到一起。

经验分享:巧用面包板搭建实验电路

一端公头(插针),一端母头(插孔)的杜邦线

经验分享:巧用面包板搭建实验电路

USB-TTL转接板正面

经验分享:巧用面包板搭建实验电路

USB-TTL转接板反面(连接了杜邦线母头)

经验分享:巧用面包板搭建实验电路

杜邦线母头连接了USB-TTL转接板(以下简称转接板),杜邦线的公头插在面包板上和单片机最小系统相连接。转接板上5V连接面包板的电源(我的转接板上有5V和3.3V两个供电电压,有的转接板只有一个VCC,就接VCC),GND连接面包板负极,即单片机的GND,这两根线可以给单片机供电;转接板上的TXD连接单片机的RXD(P3.0)、RXD连接单片机的TXD(P3.1)(可参考之前介绍的51单片机管脚分布图),这两根线是用来进行串口通信和下载程序的,后面会详细介绍。

图中我已经连接好了电路,并且在P1.0上接了一个LED和电阻,用电脑下载了LED闪烁的程序。可以看到照片中绿色LED正处于点亮的状态。

(来源:玩转单片机)
