无磁水表方案具有高能低耗的系统设计，具备明显的性能和成本优势，适用气表、热表等表计方案设计需求。
随着时代发展，智能水表替代部分传统机械水表，得到广泛应用。而智能水表的计量方式也随着电子技术的发展越来越多样化，如机械表头检测、超声波检测、有磁检测等方式相继问世。但这些方式存在明显局限性：容易受外界电磁干扰，或者因为永磁体对水中杂质的累计吸附造成计量误差，或被人为利用而漏计及不计。在这种情况下，无磁计量水表以其计量精度高、无磁性、无杂质吸附，且不被人为干扰等优点，被广大水表厂家所青睐，市场前景广阔。
一、无磁检测原理简介

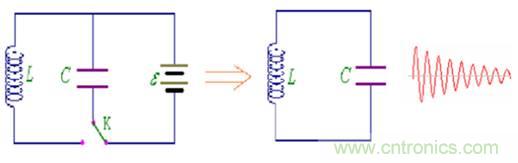

无磁水表的基础原理是LC振荡传感器，在该电路中，通过开关K调整，可以在LC电路上实现一个正弦波输出电路，通过K对电容C充电，充满后，将K与电感L连通，电容的电量将通过L放电，由于存在电感L的电能消耗，所以将会呈现一个逐步衰减的正弦波输出。如下图
LC振荡电路

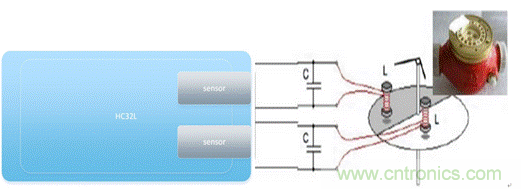

利用该原理，无磁水表通过检测该正弦波衰减过程来实现水表计量。在下图右边部分的电路中，圆盘代表水表的表盘转子，深色区域表示金属表盘区，白色区域表示为非金属表盘区，L为固定的电感线圈。
当对该LC电路充电后，MCU通过检测固定电容C两端的电压，可以获得LC振荡电路中的正弦波。当电感线圈处于金属区，会形成电感涡流，导致更大的电能消耗，正弦波衰减速度更快；当电感线圈处于非金属区，基本不存在涡流，正弦波衰减速度相对较慢。通过MCU来检测正弦波衰减的快慢，可以准确识别出表盘转子处于哪个区域，进而判断表盘位置及圈数，达到水表计量的目的。
二、传感器硬件简介

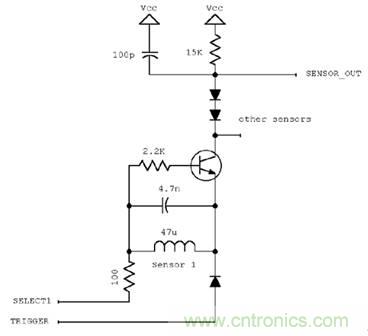

下图仅显示了一个电感传感器的示意图。
三、华大无磁水表方案介绍

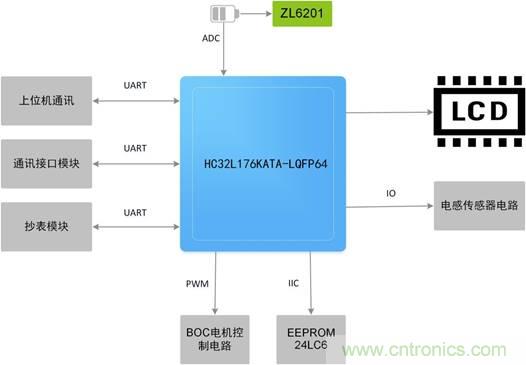

本方案为无磁水表，可用于家庭或工业上测量水量，通过 RS-485 自动远程抄表、 M-Bus 仪表总线、其他无线通信来组建抄表网络。本方案具备抗干扰能力强，功耗超低等优势。
HC32L176系列为高性能、低成本、超低功耗MCU。32位ARM®Cortex ™ -M0+内核、运行速度高达48 MHz、内置32位硬件乘法器、最低工作电压1.8V。待机模式下，4uS即可唤醒。
1. 各模式下功耗参数
2. 内部资源
闪存128kB，RAM 16kB。集成RTC，LCD显示，转换率达1Msps的12位ADC，内置24MHz RC振荡器以降低系统BOM成本。丰富的外设接口I²C x 2、SPI x 2、UART x 6、I/O接受5V输入电压。防盗拷锁码功能，120位UID芯片唯一码可加强软件保护。
