【导读】Intersil公司推出具过压过流保护的单单元锂离子电池驱动的背光的驱动IC，利用升压型DC-DC转换器，集成了开关元件，导通电阻为212mΩ，可实现90％的转换效率。
美国Intersil公司推出了可用一单元锂离子充电电池驱动的液晶面板背光灯用LED驱动IC“ISL97692/3/4A”。该系列产品的输入电压范围为＋2.4～5.5V。其中，ISL97692为4通道LED驱动IC，每个通道路最多可驱动5个LED，每通道的最大驱动电流为40mA；ISL97693和ISL97694A为6通道产品，每个通道最多可驱动5个LED，每通道的最大驱动电流为30mA。该系列产品主要用于智能手机、平板电脑和笔记本电脑等的显示器。

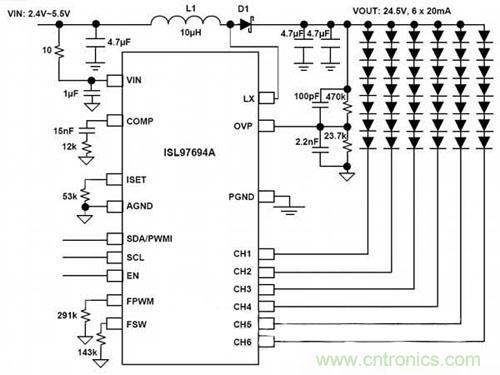

图题：可利用单单元锂离子电池驱动的背光灯用LED驱动IC
ISL9769x系列是利用升压型DC-DC转换器的LED驱动IC，集成了开关元件，导通电阻为212mΩ（标称值），最大输出电压为26V；开关频率可利用外置电阻设定，例如，216kΩ时为400kHz，57.7kΩ时为1.5MHz；可实现90％的转换效率（输入电压为＋5.5V、输出电压为＋21V时的标称值）。
该系列产品具备PWM调光和线性调光两种调光功能。ISL97692的PWM调光分辨率为8bit，调光频率最大为30kHz。ISL97693为直接输入PWM信号的款式。ISL97694A的PWM信号分辨率可从8bit、10bit和12bit中选择，调光频率在选择8bit时最大为30kHz，10bit时为7.5kHz，12bit时为1.875kHz。
新产品还有检测LED串的开放和短路的功能、过压保护功能及过流保护功能等。待机时的消耗电流为0.8mA。封装方面，ISL97692和ISL97693采用16端子TQFN封装，ISL97694A采用20端子TQFN封装。工作温度范围为－40～＋85℃。
