高亮LED手电筒超简DIY:原理图+全过程

发布时间:2013-08-07 来源:电子元件技术网 责任编辑:Cynthiali

【导读】自制高亮LED手电筒,从工作原理、电路图、焊接稳流芯片和LED到充电,一览全过程。利用电子工程师手中的废料,轻松制作一个独一无二的高亮LED手电筒,顺便复习一下LED手电筒的电路知识吧,很亮哦!

高亮LED手电筒超简DIY:原理图+全过程

1 自制LED手电筒工具和材料
  • 电烙铁
  • 手磨
  • 美工刀
  • 350欧姆电阻1个
  • IN4007发光二极管1个
  • 硅橡胶和导热固化胶
  • AB胶
  • 1WLED1个
  • 15度聚光透镜1个
  • 18650锂电池(要带充电保护板的)1个
  • AMC7135稳流芯片1个
  • 内径21mm的不锈钢管一支
  • 开关1个
  • 热缩管
  • 导线

2 自制LED手电筒工作原理

自制手电筒

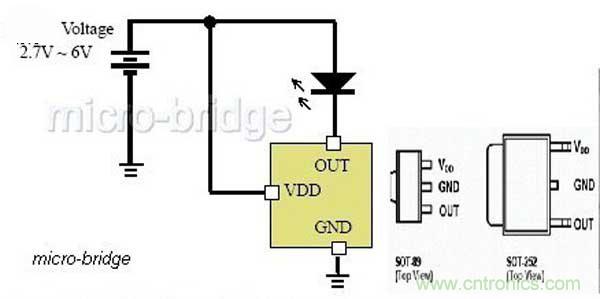

7135IC的厂家提供的电路

自制手电筒

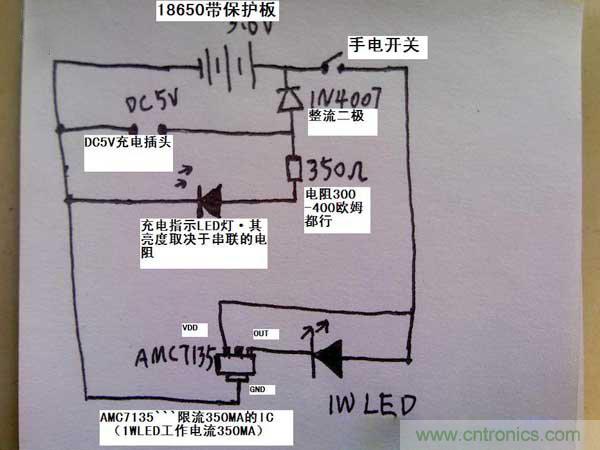

电路图

下页内容:焊接稳流芯片和LED
[page]
3 焊接稳流芯片和LED

焊接稳流芯片和LED

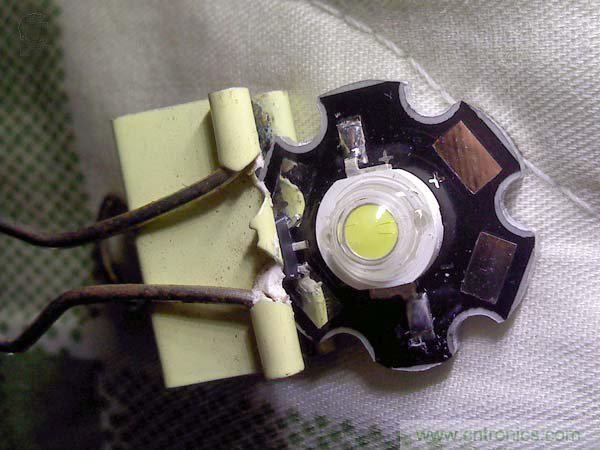

将7135IC平放在LED的PCB面,用书夹子夹住然后焊接

焊接稳流芯片和LED

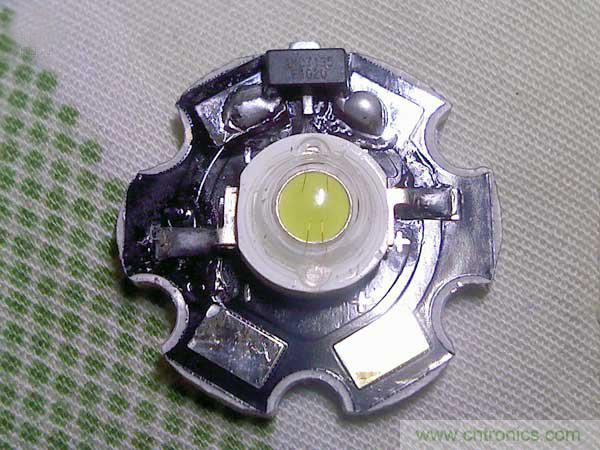

焊接好的样子

4 接线

焊接稳流芯片和LED

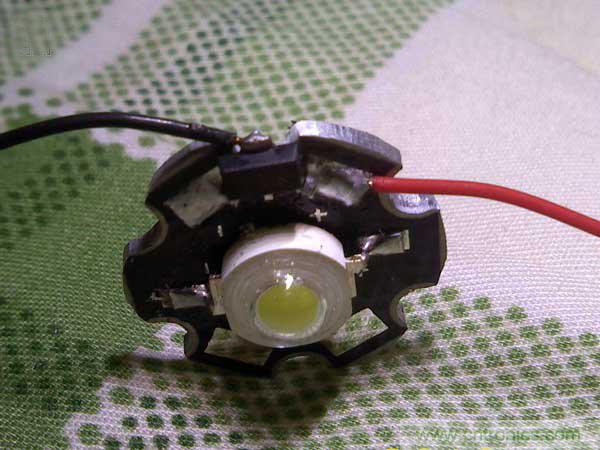

按照电路图的说明,红线接LED正极,黑线接7135IC的GND脚

下页内容:加工聚光透镜
[page]
5 加工聚光透镜

焊接稳流芯片和LED

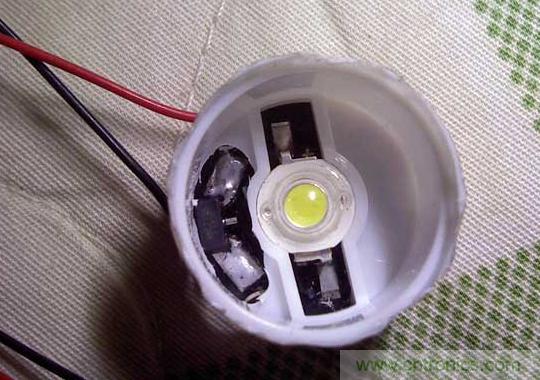

装好LED

焊接稳流芯片和LED

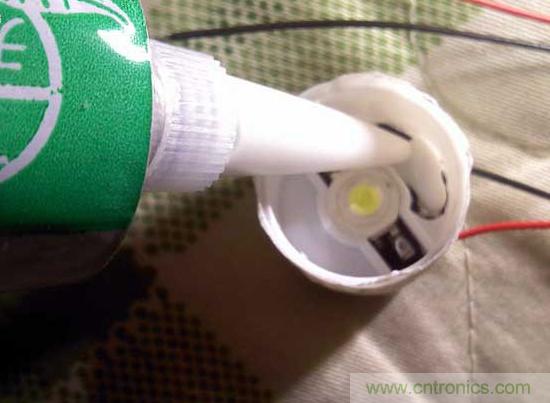

涂上硅橡胶提高防水防尘性能

焊接稳流芯片和LED

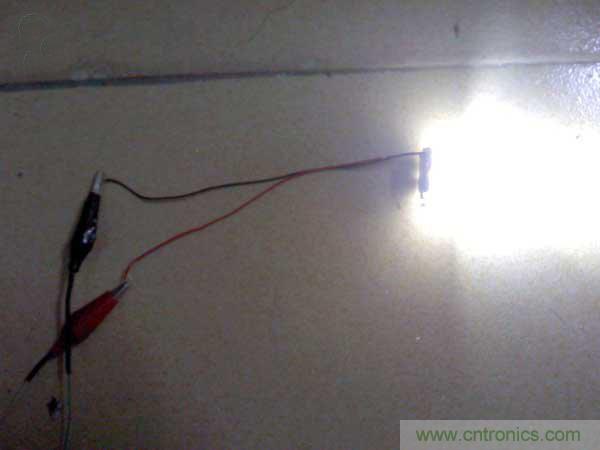

装好透镜点亮测试,不错,亮了

焊接稳流芯片和LED

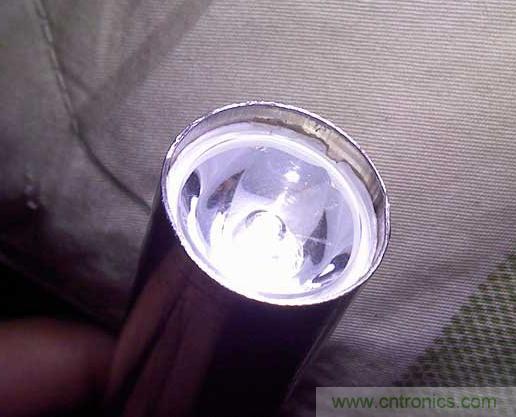

将透镜装进不锈钢管

高亮LED手电筒超简DIY:原理图+全过程

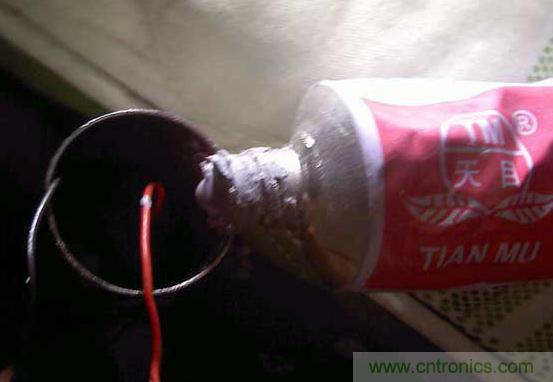

从尾部扯出电线,倒进导热固化硅胶以便把LED的热量传到不锈钢管

下页内容:安装蓄电池
[page]
6 安装蓄电池

高亮LED手电筒超简DIY:原理图+全过程

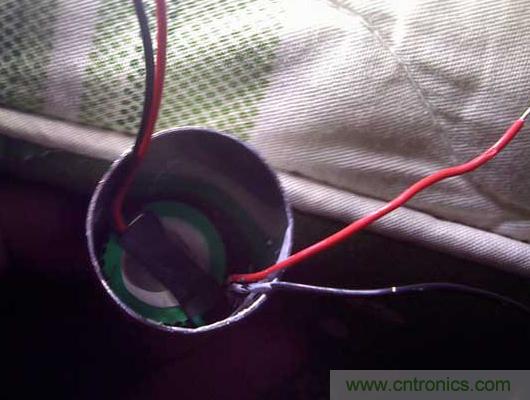

装上电池,在电池负极接出两根导线

高亮LED手电筒超简DIY:原理图+全过程

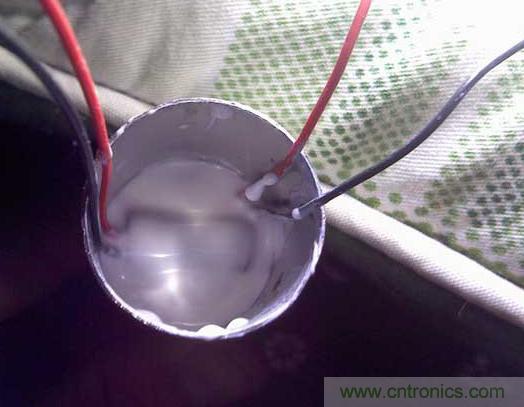

倒点硅橡胶进去把电池和不锈钢管之间的空间填满

高亮LED手电筒超简DIY:原理图+全过程

下页内容:充电插座的处理
[page]
把2条负极线接在充电插座的负极

高亮LED手电筒超简DIY:原理图+全过程

充电插座的正极焊上二极管,然后套上热收缩管绝缘。电池正极线接在二极管的输出端,另一条线接充电插座正极线

高亮LED手电筒超简DIY:原理图+全过程

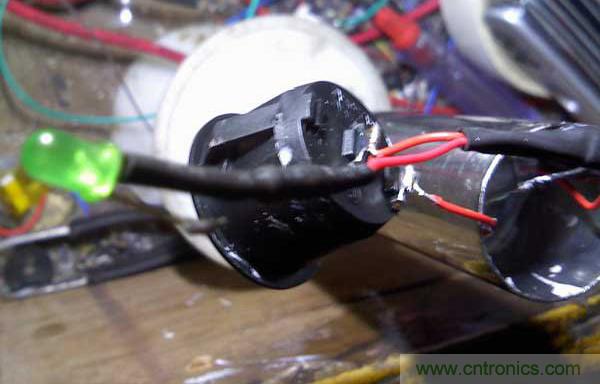

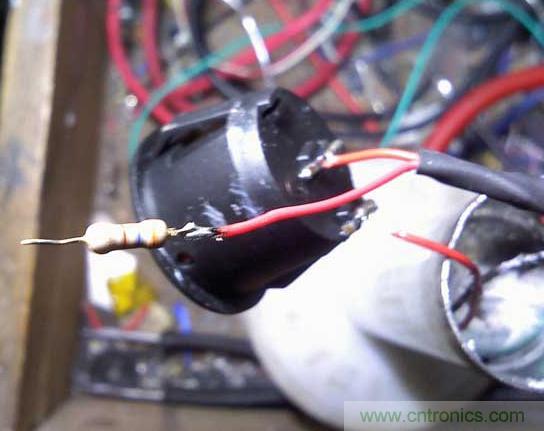

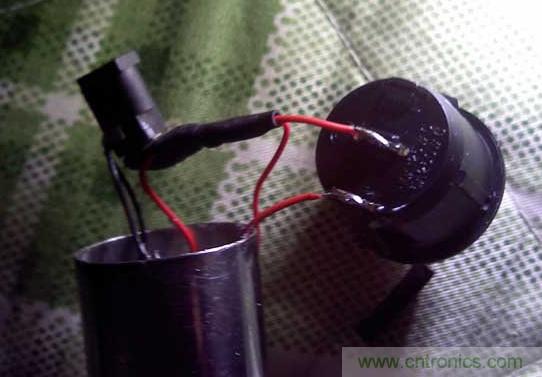

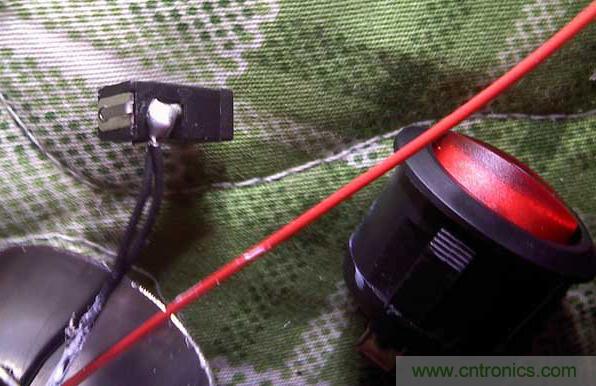

在充电插座的正极输出线接上一颗350欧姆的电阻,套上热缩管,把LED用胶水贴在开关的指示灯孔(开关内部是带指示灯的,把开关原来的指示灯拆掉,把这个装上去就可。充电时候透过开关的半透明红色外壳可以看到这颗LED的亮光)

这种开关自带指示灯,它的功能是打开开关这个灯就会亮,但是我们作为一只手电筒是不需要的,所以就把另一个回路上的充电指示灯接到原来开关带灯的位置上了。

高亮LED手电筒超简DIY:原理图+全过程

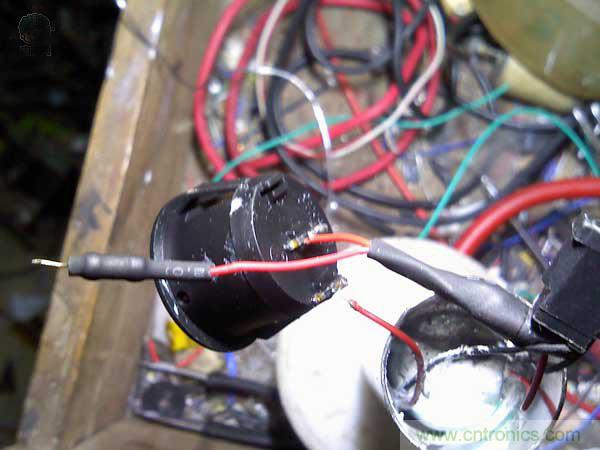

1Wled的正极线接上开关的随便一头,另一头接的是电池的正极线

高亮LED手电筒超简DIY:原理图+全过程

电阻的另一脚接上LED指示灯的正极,套好热缩管。现在全部线都接好了,把充电插座伸出之前打好的充电孔用AB胶固定。最后就是在开关上涂上AB胶,按进不锈钢管等待胶水固化。

下页内容:测试
[page]
7 测试
高亮LED手电筒超简DIY:原理图+全过程

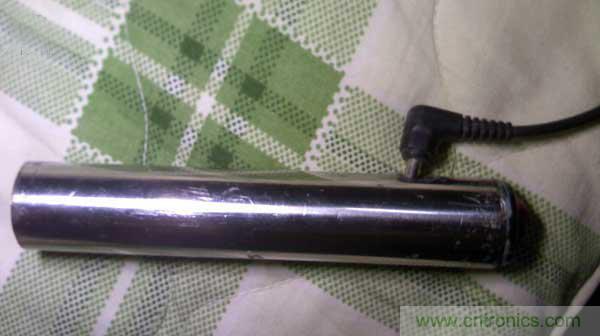

 充电

高亮LED手电筒超简DIY:原理图+全过程

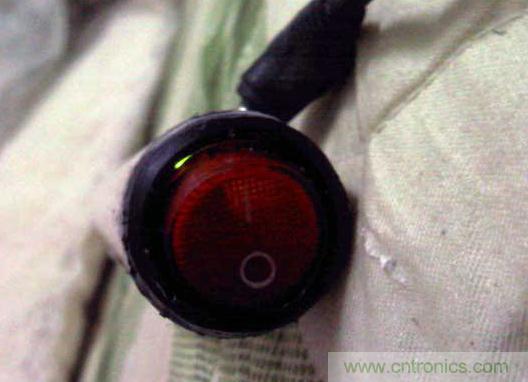

 充电时的开关

高亮LED手电筒超简DIY:原理图+全过程

2米距离照的光斑。比较圆,呵呵~大功告成啦!
