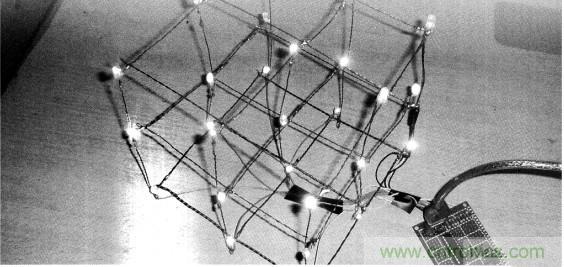

一个LED可以做成频闪灯，一根直线排列的LED可以做成走马灯，一个正方形的 LED可以形成点阵，根据这条规律，能否做一个立体的LED呢？在这个想法下，用了一番时间，制作成了一个在立体上显示的走马灯。效果图如图1所示。
电路很简单，只有驱动和LED显示部分，每行由红绿蓝LED排列顾不同顺序，以避免相连的两个LED相同的颜色，显示出七彩缤纷的效果，按键用来切换流动花样和循环全部花样，所需器件包括：20脚STC11F02单片机一块（可以用同类的STC的20脚单片杠机替代）、5cm*7cm万用板一块、470Ω电阻9个、微动按键2个、红绿蓝LED各9个（最好选用高亮的LED）、裸露铜线若干条。 [page]

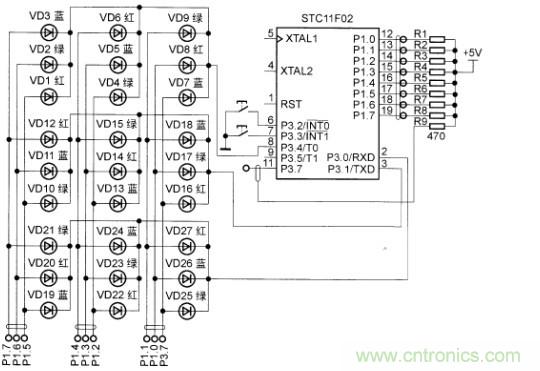

如电路图2所示，LED排列成上、中、下3层，每一层LED的负极分别接到不同的I/O口上，9个LEDC也接到不现的9个I／O口上，这样，想让哪一个LED亮，就给哪个LED高电平，而这—层控制的I/O口就赋于低电压，由于I/O口输出的电流很小，所以还要加上470Ω的上位电I阻给予足够的电流驱动LED，由于要求每组LED颜色不现，所以制作时必须按照电路图所示的颜色来排列。下面就跟我一步一步地制作吧！

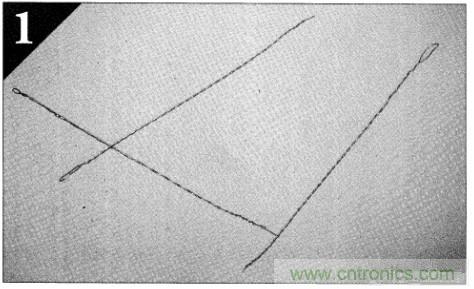

1.用剪刀把废弃电线里的铜丝解剖出来，然后把铜丝重叠在一超旋转拧紧，长度可以根据自已的喜好来定。 [page]

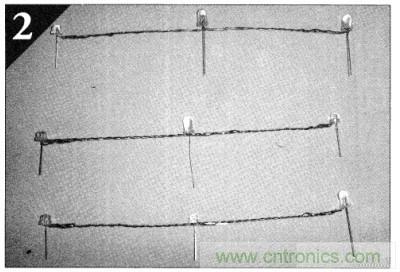

2.把LED的负极弯向一边，用焊锡把灯焊接在左中右部位，如附图所示。注意，不同颜色的LED要按照电路图的顺序排列好，铜丝不要跟正极接触。

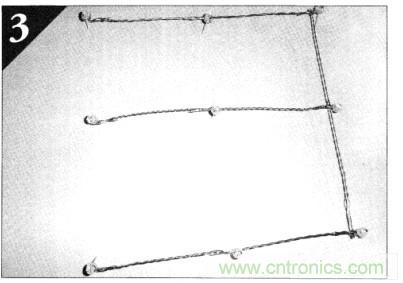

3.再用1根铜丝把排列好不同颜色的一层焊接固定好，为了坚固分布受力，还要用另外2个铜丝同样焊接在上面围成1个正方形，这样就可以把这层所有的负极连接在一起了。按照同样的方法焊接另外的3层。 [page]

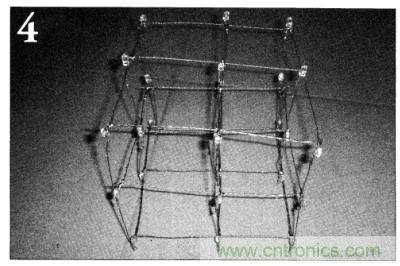

4.再用铜丝把3层LED备自控制的3个LED的正极焊接上，同时要注意正极跟负极不要碰触。这样如附图所示，立方体的部分就完成了。为了确保稳定，还要检查一下每个地方的连接是否到位，必要时还要加上更多的锡。
5.下面再来进行驱动部分的焊接、如图所示在相应的位置焊接上元器件，由于是使用STC单片机的内部振荡器。所以就不需要焊接外部晶振，大大简化了电路。我用的是UBS插头供电，你可以根据自已的情况来选择不同的供电方式。 [page]
6.如附图所示焊接好驱动板背面。

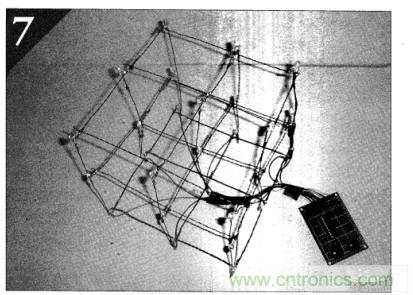

7.再用排线把两个部分相应的地方焊接上．并月胶布把线包扎起来，插上下载好了程序的单片机，完成这一部分，全部的工作就完成了！ [page]

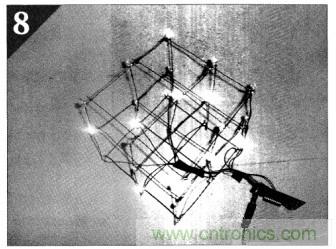

8.成品效果。

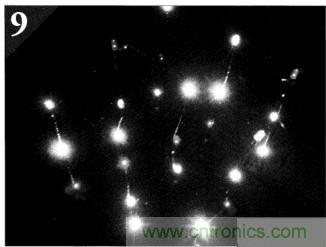

9.晚上的效果图
这样一个七彩缤纷的3D走马灯放在家里，一定很好看吧，有兴趣的你就赶紧试一试吧！
