LED显示屏异步图文控制技术就是指LED屏具有存储及自动播放的能力，在PC机上编辑好的文字及无灰度图片通过串口或其他网络接口传入LED屏,然后由 LED屏脱机自动播放，一般没有多灰度显示能力，主要用于显示文字和简单的图形信息，可以多屏联网。主控PC机将需显示的信息及各种控制命令通过串行通讯 的方式传入屏内控制板，屏内控制板内含有单片机及存储器，屏内控制板将信息存储，然后依命令显示于屏上。


（一）、异步系统主要特点：

1、因为受到内容存储空间的限制，显示的内容大部分以文字、图片、字符为主
。
2、因为异步系统的原理是将要显示的内容预先存储在控制系统内，这样避免了占用控制计算机。可以节省成本。

3、多用于显示内容不需要经常改变，面积较小的显示屏。

（二）、异步图文控制技术注意要点：

1、.适配器:上位机采用串行口RS232协议经过RS232-RS485适配器上线，适配器为光隔型。

2、.控制板:接收PC机通过串行通讯的方式传输的需显示的信息及各种控制命令，控制板内含有单片机及存储器，屏内控制板将信息存储，然后依命令显示于屏上。特点如下：

1.纵向点数为128以内时，横向点数可长达2000点。如果纵向为16点，横向可达4000点。

2.大容量存储器支持一二级字库汉字字模及大量专有字模，存贮容量16幕

3.可以通过计算机控制，也可以脱机显示.

4.断电后信息可保存1年.

5.具有万年历实时时钟功能.
[page]

(三）.单根网线（四芯）

采用四线制：一对差分双绞线接收，另一对差分双绞线发送。通讯距离1200米。采用总线型联网结构，最大带载32个下位机.

(四）.上位机编播软件

专用通讯屏LED节目编播软件，符合LED图文屏控制协议。满足多块不同长度，不同宽度的单色或双基色LED显示屏的文字和图象节目的编辑和播出。每次最多发送16幕节目。

(五）.LED图文屏控制协议

1.本协议支持点阵式单色、双基色图文联网LED显示屏。

2.联网形式为总线型，上位机为PC电脑，下位机为LED显示屏控制板内的单片机。采用四线制，线上协议为RS485。

3.上位机采用串口RS232协议经适配器转换上线。

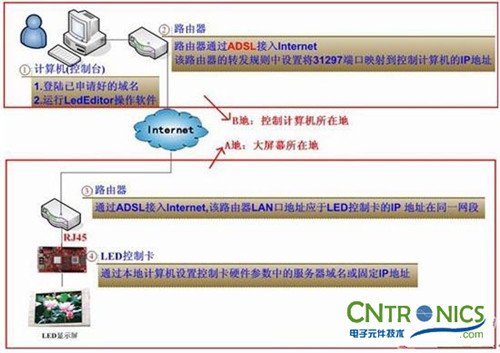

4.支持TCP/IP协议传输

异步系统主要应用于面积较小，不要求显示内容与控制计算机同步显示的显示屏。如各类条屏及中小屏的动态显示,各种类型的行业用户（如银行通告、招聘信息发布、商品信息发布等）。一般情况下，单色或者双色的显示屏一般都采用异步控制系统。
