【导读】LED电源的设计需要考虑诸多因素，效率和质量缺一不可，但又不得不控制成本。如何在这三者间找到平衡点就能设计出一个较为优异的电源方案，本文介绍一位工程师自己设计的一个小成本电源方案，仅供大家参考。
方案特点：
隔离方案：能过CE
输入：AC85~265V
输出：9.05V电流0.7A
PF值：220V时，0.938(还可以调大一点)
THD：15%左右
电源效率：82%
尺寸：PCB40*25*16
整个电源材料成本约人民币8元

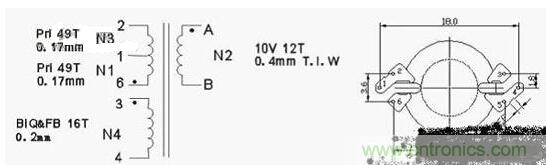

采用3x3WRM6变压器，变压器原理图如下：
图1：变压器原理图

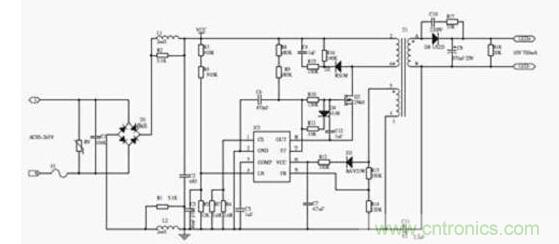

方案原理框图如下：
图2：方案原理框图
