在通常的直流值流转换器应用中，控制电路采用由一只电感和一只电容构成的功率级，并通过一个电阻分压网络的反馈生成一个经调节的恒定电压，从而通过电阻分压器得到一个恒定电流。用一只LED替代反馈分压网络中的上方电阻． 即可用一个经调节的恒流马驱动LED了，流经LED的电流等于直流，直流转换器的基准电压除以接地的下方电阻值。

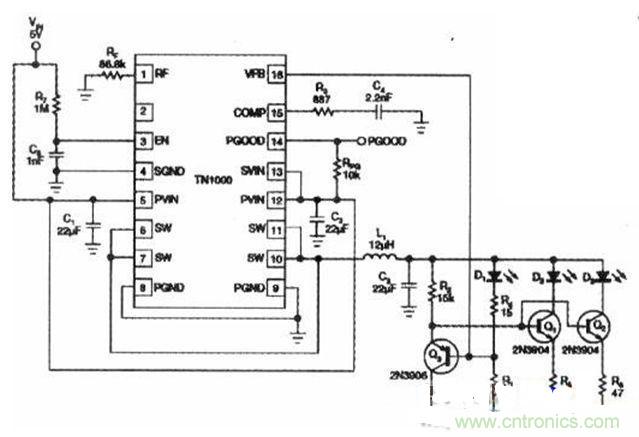

虽然这种方法能很好地用于单LED通道， 但它不能用于驱动多个并联LED通道，因为不匹配的LED压降会在某个LED通道上消耗掉大多数电流，于是，只能点亮一个LED通道。采用附图中的电路， 只用一只直流，直流转换器就可以驱动多个并联LED通道，它采用增加一个简单电流镜的方法，为每个LED通道产生出需要的恒流。

附图中使用的集成电路是TN1000，它是来自Tech，nor半导体公司的lOOmA电流模式步进降压直流／直流转换器。步进升压级包括了一只12μH电感和一只22μF电容。D1的第一个LED通道驱动电流调节在17mA，它等于集成电路的 0.8V基准电压除以R1。C3上的电压被调节到需要支持D1和R4上电压以及R1上为0.8V的某个电压值。

射极跟随器Q3驱动Q1和Q2的基极，镜像 D1的电流为17mA。射极跟随器Q1和Q2的VBE压降接近并补偿了Q3的VBE压降，因此R5和R6上的电压也是一个恒定的0.8V，而D2和D3由 一个恒定17mA驱动。R4设置为让C3上的电压足够高，使Ql和Q2不会饱和。R4值应设定为使C3上的电压可以支持最高LED电压与约255mV之 和，以他Q1和Q2远离饱和区。
