【导读】古诗中的夜光杯诚然不容易得到，但现在可是21世纪了，折腾出一款同样意境的杯子不算难事。今天我们更进一步，打造一款能和任意玻璃杯交互，根据温度变色发光的杯垫，利用它将每一个玻璃杯都变成”夜光杯”。来看看小编分享的这个智能变色杯垫是如何DIY的吧！
葡萄美酒夜光杯，欲饮琵琶马上催。醉卧沙场君莫笑，古来征战几人回。
古诗中的夜光杯诚然不容易得到，但现在可是21世纪了，折腾出一款同样意境的杯子不算难事。
今天我们更进一步，打造一款能和任意玻璃杯交互，根据温度变色发光的杯垫，利用它将每一个玻璃杯都变成”夜光杯”。

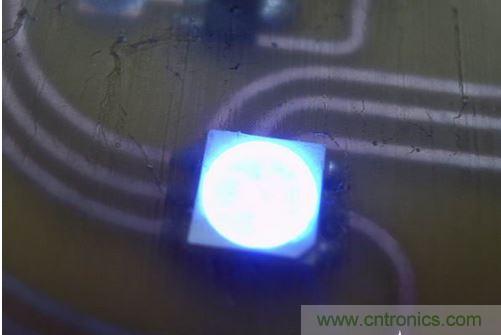

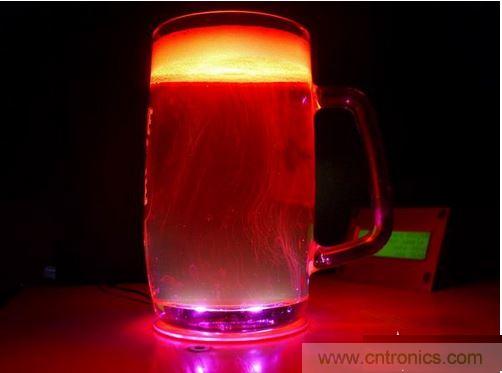

杯垫上有四个彩色LED，随放在它上面的玻璃杯温度不同而发出不同颜色的光。
在20摄氏度以下，发出冷色调的光，在28摄氏度以上，发出暖色调的光。而当没有杯子搁在上面（在室温20至28摄氏度之间）时，它将会自动关闭。
当然，你也可以自己修改这个逻辑。
效果是神奇的，原理却是简单的。它的主要原理就是依靠温度传感器LM35采集杯子温度数据，然后通过ATtiny13V-10PU(＄1.1731)这个MCU计算出对应的颜色后，以PWM方式调制彩色LED，控制它变色。

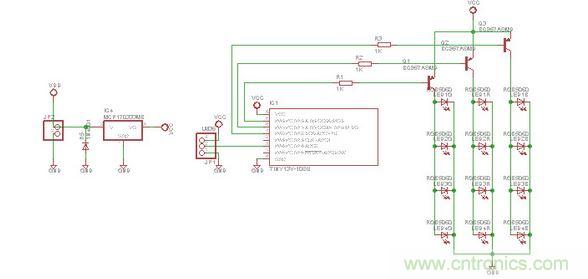

电路图如下，够简单吧！

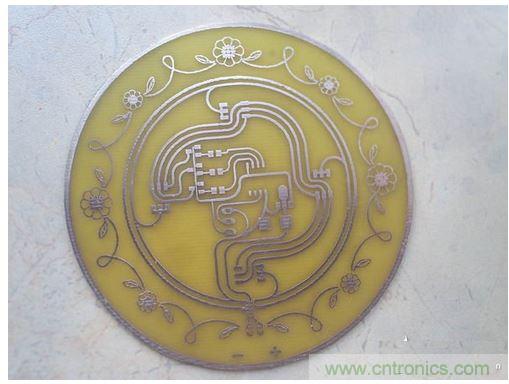

这款杯垫的PCB板设计也相当艺术。

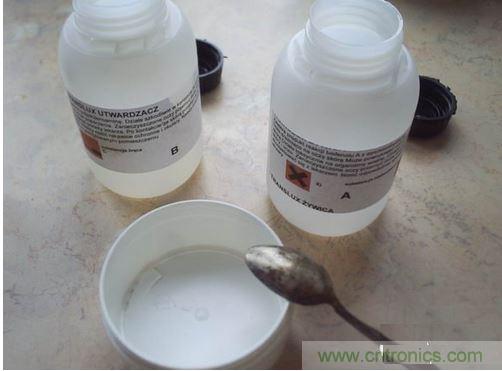

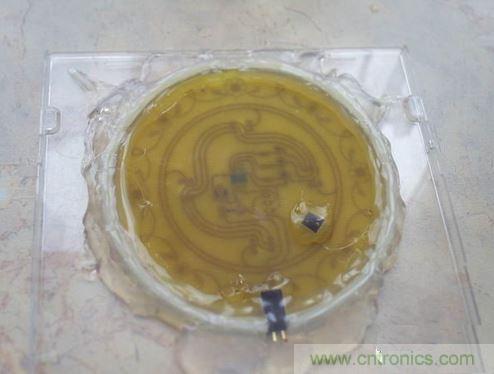

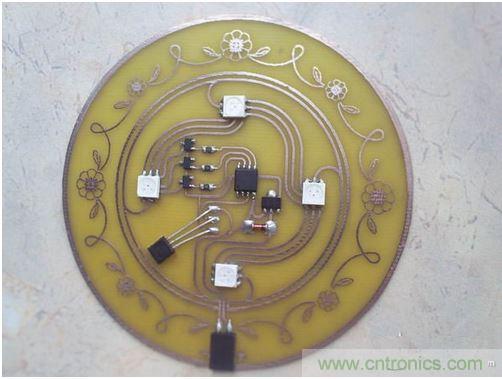

焊接上元件以后，使用透明的环氧树脂将PCB板封装起来，然后加工成杯垫状。
