经验分享:灯泡的瞬态与稳态电流

发布时间:2015-03-31 责任编辑:sherry

【导读】我曾经一直困惑于(直流)灯泡的稳定电流,在此做一个阶段性总结。需要注意的是,我这里说的是汽车里面的灯泡电流,随着LED的发展,有可能这些都用不上了,因此仅仅做个介绍吧。着重为大家分析灯泡的瞬态与稳态电流。

灯泡电流包括稳态电流与冲击电流两种。

稳态电流:灯泡稳定工作的时候的电流,这时候灯丝的温度处在一个较为恒定的状态。

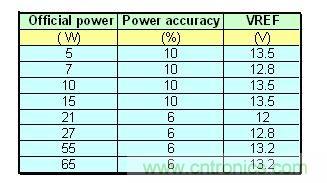

国外的车灯的定义情况可参考这张图,国内的车灯可能不是那么的好,误差可能要大很多,额定电压也并不是按照下面定义的,这里仅作参考。
稳态电流与冲击电流
额定电压下是额定功率,实际的汽车的电压在波动,因此电灯的功率也是随之变化的,这个过程是非线性的,实际上这个可以用下面公式来代表。
不一样的等这个指数也不一样,一般在0.5~0.6内。

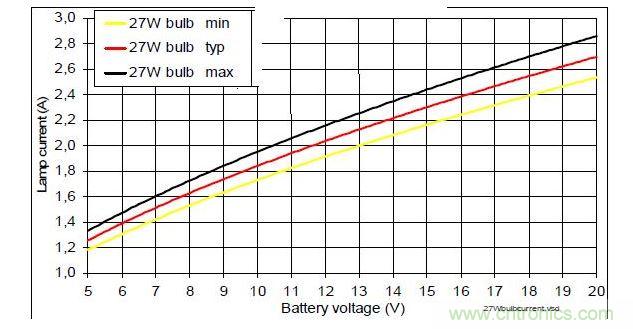

电流与电压的波形如图所示:
稳态电流与冲击电流

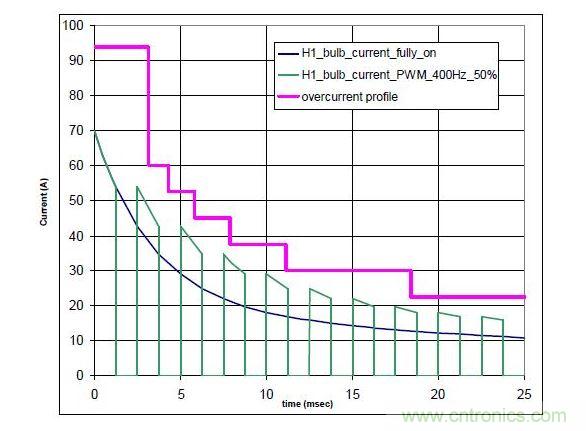

实际的情况灯泡不允许如此高的功率和电流,一般需要PWM调光来降低亮度。
稳态电流与冲击电流
[page]
调光带来的问题是开关功耗,我有空将比较详细HSD介绍开关功耗的计算。

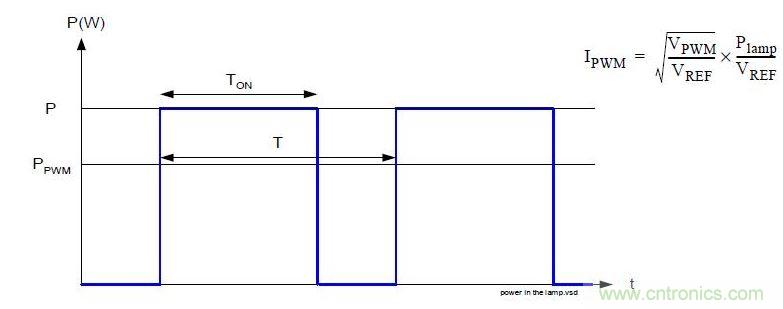

这是调光的过程:
稳态电流与冲击电流
冲击电流

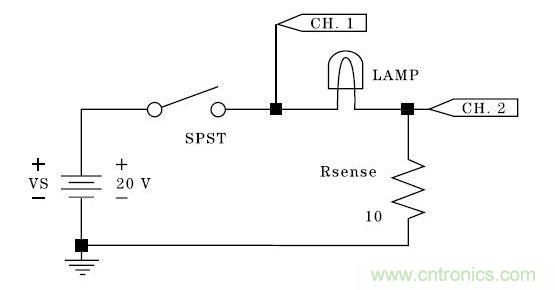

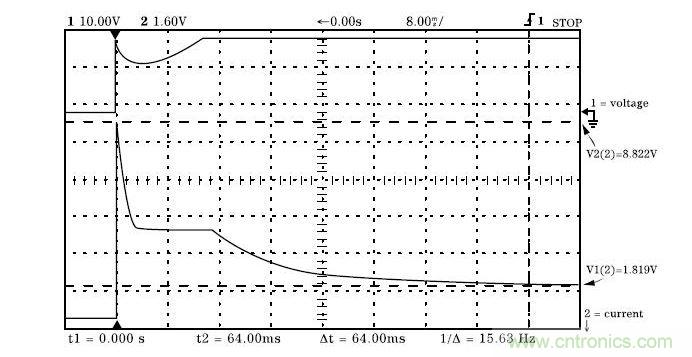

实际上,安捷伦的测试结果灯的电流大概如此:
稳态电流与冲击电流
稳态电流与冲击电流

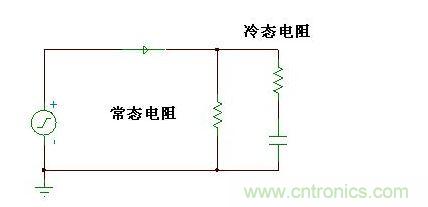

可以建立的模型大概如此:
稳态电流与冲击电流
一般来说冲击电流是稳态电路的十倍以上,注意稳态的余度,否则驱动很容易坏。
