【导读】复合材料广泛应用于航空航天等关键领域，但其内部分层、孔隙等缺陷威胁结构安全，无损检测是保障其可靠应用的核心支撑。超声与导波检测为该领域主流技术，高压放大器作为核心部件，其“高压”驱动与“精准”控制性能直接决定检测有效性与结果可靠性。本文将围绕三大核心问题展开探讨：“高压”与“精准”需求的内在逻辑、高压放大器实现精准驱动的关键特性、其在不同检测场景的具体作用，进而拆解其核心工作逻辑与应用价值。

一、核心作用：为什么需要“高压”和“精准”？

复合材料（如碳纤维增强树脂基复合材料）在航空航天、汽车工业等领域应用广泛，其内部缺陷（如分层、孔隙、脱粘）会严重影响结构安全。超声和导波是检测这些缺陷的主流方法。

高压需求：

为了在复合材料中激发足够强度的超声波或导波，需要驱动压电换能器（PZT）产生高能量的机械振动。

根据压电效应，施加在PZT上的电压与其产生的应变（形变）成正比。电压越高，激发的声波能量越强，穿透能力越好，这对于检测厚截面或高衰减材料至关重要。

精准驱动需求：

波形保真度：现代检测技术（如非线性超声、相控阵）不仅需要高强度，更需要精确控制的波形。例如，需要产生一个纯净的窄脉冲、一个特定频率的连续波，或者一个复杂的编码信号（如线性调频）。任何波形失真都会导致检测信号的信噪比下降和分辨率降低。

可控性与重复性：实验和检测过程必须是可重复的。高压放大器需要提供稳定、一致的输出，确保每次激发的信号都完全相同，这样才能进行可靠的对比和分析。

二、高压放大器如何实现“精准驱动”？

一台高性能的高压放大器通过以下几个关键特性来确保驱动的精准性：

高带宽

作用：允许放大器精确放大从直流到数百MHz甚至更高频率的信号。这对于生成和放大陡峭的脉冲（包含丰富的高频分量）至关重要。带宽不足会导致脉冲上升/下降时间变慢，波形失真。

高压摆率

作用：衡量放大器输出电压变化速度的能力，单位是V/μs。要生成一个快速变化的脉冲（如方波），高压摆率是必不可少的。低压摆率会使方波的边角变圆，无法准确触发PZT的瞬态响应。

低失真和低噪声

作用：确保输出信号是输入信号的“纯净”放大版。总谐波失真和噪声水平必须极低，否则会在检测信号中引入无关的频率成分，干扰对材料微小非线性效应或微弱缺陷回波的识别。

线性度

作用：输出电压与输入电压在整个工作范围内保持良好的比例关系。良好的线性度是波形保真的基础。

稳定的输出功率和电流

作用：驱动容性负载（如PZT）时，需要瞬间提供较大的充电/放电电流。放大器必须具备足够的输出电流能力，才能在驱动大容量PZT时保持电压波形的稳定，避免因电流不足导致的波形塌陷。

三、在复合材料检测中的具体应用场景

超声C扫描检测：一个快速、干净、高幅值的脉冲能激励超声探头产生一个短促、高能的超声波，穿透材料。回波被接收后，通过C扫描成像系统可以精确绘制出材料内部的分层、孔隙等缺陷的二维图像。驱动脉冲的质量直接决定了图像的轴向分辨率。

导波检测：导波能在板状或管状结构中传播很远距离，实现大范围快速检测。高压放大器需要精确复现这个复杂的波形包，确保激发的导波模态纯净、中心频率准确。这对于后续的信号处理和缺陷识别至关重要。

非线性超声检测：这种方法通过检测材料对高能声波产生的非线性响应（如高次谐波）来评估微观损伤（如疲劳微裂纹）。这要求高压放大器在输出高功率信号的同时，保持极低的自身谐波失真，否则无法区分来自材料的非线性信号和来自仪器的非线性信号。

相控阵超声检测：通过控制各阵元发射信号的延迟时间，可以实现声束的偏转和聚焦。这要求每个放大器通道之间具有卓越的同步性和一致的增益/相位特性。任何通道间的微小差异都会导致聚焦效果变差和旁瓣升高，影响成像质量。

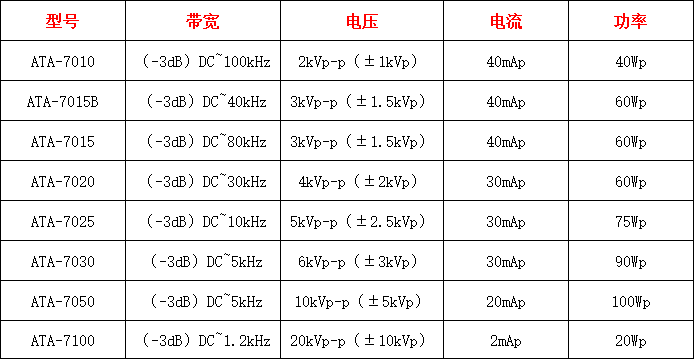

图：ATA-7000系列高压放大器指标参数

高压放大器堪称复合材料无损检测系统的“动力核心”，其不仅承担着将微弱控制信号放大为高能驱动信号的关键职责，更以高带宽、高压摆率、低失真、高线性度等核心特性，筑牢了“精准驱动”的基础。从超声C扫描的高分辨率成像，到导波检测的大范围覆盖，再到非线性超声对微观损伤的识别以及相控阵的精准声束控制，高压放大器的性能直接串联起检测信号的质量与缺陷检出的精度。
