【导读】在追求电子产品更小、更快、更稳的今天，PCB制造工艺也在不断突破极限。埋阻埋容技术，正是这样一项“藏”出高性能的高端工艺——它将原本贴在电路板表面的电阻和电容，巧妙地嵌入到PCB内部，不仅大幅节省空间、降低噪声，还显著提升信号完整性和设备轻薄化水平。本文将用通俗易懂的方式，带你揭开这项“电子隐身术”的神秘面纱，看它如何为高端电子设备注入核心竞争力。

啥是埋阻埋容？和传统工艺差在哪？

咱们先看传统的PCB板，电阻、电容都是通过贴片技术直接焊在板面的，就像在电路板上 “贴小方块”，不仅占空间，还容易受外界干扰。

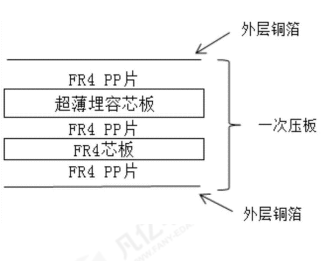

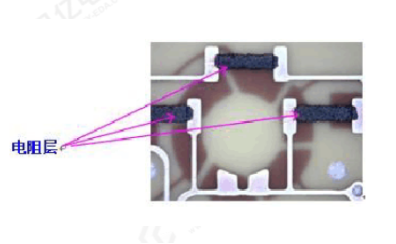

而埋阻埋容工艺，直接把电阻和电容嵌入到PCB板的内部层中，做出的电路板有专属的结构设计：从下到上依次是第一介电层、隐埋电阻、线路层、第二介电层，还会在隐埋电阻没贴线路层的部分，覆盖一层特制的聚合物隔离层，保护电阻不被化学药水腐蚀，这也是埋阻埋容板能稳定量产的关键。

简单总结：传统工艺是 “贴在表面”，埋阻埋容是 “藏在内部”，这一字之差，带来的却是质的提升。

这项 “隐身术”，到底有哪些硬核优势？

能成为高端电子产品的标配，埋阻埋容工艺的优势可不是一星半点，每一个都切中了高端电路设计的痛点：

1. 省空间！让电路板实现 “极致紧凑”

电阻电容藏进内部，PCB 表面不用再贴密密麻麻的贴片元件，直接释放了大量板面空间，能让工程师在更小的板面上设计更复杂的电路，这也是手机、智能手表能越做越小的核心原因之一。

2. 降噪声！电路运行更稳定

表面的贴片元件容易受到电磁干扰，产生电路噪声，影响设备性能。而埋在内部的电阻电容，被电路板材料包裹，相当于多了一层 “防护盾”，能大幅减少电磁干扰，让电路运行更稳定，抗干扰能力直接拉满。

3. 提性能！信号传输更 “丝滑”

埋阻埋容能缩短信号传输路径，减小信号的传输延迟和反射损耗，让信号传输的完整性和可靠性大大提升。对于手机、基站、高端工控设备这些对信号要求极高的产品，这一点尤为重要。

4. 减厚度！设备实现 “薄型化”

不用在表面贴元件，PCB板的厚度能直接减少，搭配超薄埋容芯板等专用材料，让整个电路板更薄更轻便，完美适配现在电子产品的轻薄化趋势。

想把元件 “藏” 进去，步骤一点都不简单

埋阻埋容工艺不是简单的 “塞进去”，而是一套精密的制造流程，总共分4步，每一步都有严格的工艺要求：

第一步：制作专属内部层

除了PCB常规的外层、内层，还要单独做用于埋阻埋容的内部层，预留出埋入电阻和电容的区域，制作时会用到电镀、蚀刻等常规PCB制造技术，保证层体的精度。

第二步：元件特殊封装

普通的电阻电容不能直接埋入，需要做成薄型化的特殊封装，不仅要适配PCB 板的厚度，还要有良好的热导性能，避免运行时因散热问题影响性能。

第三步：精准埋入元件

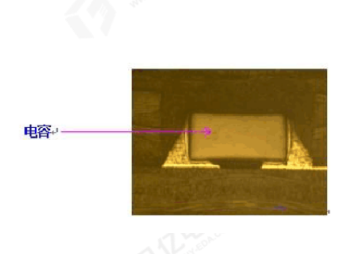

这是核心步骤，主要有两种方法：要么用特殊压制技术，把封装好的电阻电容压入内层材料之间；要么用激光技术在内层材料上刻出空穴，再把元件精准填充进去，全程要求极高的精度。

第四步：层体连接整合

埋好元件的内部层，还要和 PCB 的其他常规层通过层压、钻孔等技术连接起来，形成一个完整的电路板，确保各层之间的线路导通顺畅。

优势虽大，这些短板也得知道

埋阻埋容工艺虽好，但也不是万能的，它的短板主要集中在两点，也是目前只用于高端产品的原因：

制造和维修复杂

电阻电容藏在内部，无法直接观察，一旦出现问题，不能像贴片元件那样直接更换，维修难度大，甚至可能导致整板报废；

成本相对较高

特殊的封装、精密的埋入流程、专用的材料，都让埋阻埋容板的制造成本比传统 PCB 板更高。

所以目前这项工艺，主要用于对性能、体积、厚度有高要求的高端电子产品，比如旗舰手机、高端服务器、精密工控设备、航空航天电子元件等。

总结

埋阻埋容工艺虽非万能，却在高端电子领域大放异彩。它以更高的设计自由度、更强的抗干扰能力和更优的信号性能，成为旗舰手机、服务器、航空航天等精密设备的关键支撑。尽管成本高、维修难仍是现实挑战，但随着技术进步与需求升级，这项“藏”在板内的黑科技，正悄然推动着电子产品的下一次进化。未来，或许我们手中的每一台智能设备，都离不开这块“会隐身”的电路板。
