【导读】在现代电子设计领域，光耦合器作为实现电气隔离的关键组件，其作用不可忽视。通过将输入与输出电路隔离开来，光耦合器不仅保护了电路的安全运行，还为信号传输提供了有效的途径。其中，电流传输比（CTR）作为衡量光耦合器性能的重要指标之一，直接关系到信号传输的效率和质量。随着开关电源设计对稳定性和效率要求的不断提高，如何优化光耦合器的CTR值成为了一个重要的研究方向。本文将深入探讨光耦合器的基本原理、CTR对其反馈式开关电源设计的影响，并提出相应的优化策略，以及展望未来光耦合器CTR的发展趋势。
一、光耦合器的基本原理与电流传输比概述

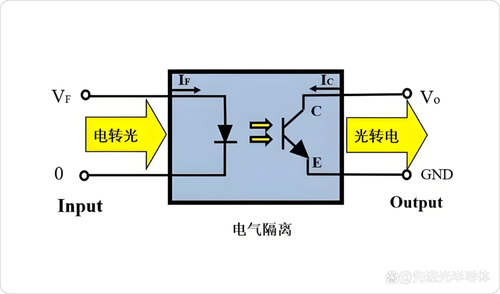

光耦合器由发光二极管（LED）和光电接收器组成，通过光信号实现输入与输出之间的电气隔离。电流传输比是指光耦合器的输出电流与输入电流之比，通常用百分比表示。其定义如下：
为LED的输入电流。CTR值越高，表示光耦合器的转换效率越好，输出信号越强。
二、电流传输比对光耦反馈式开关电源设计的影响
在开关电源设计中，光耦合器的CTR对系统的性能有着直接的影响。以下是电流传输比对光耦反馈式开关电源设计的几个主要方面的影响。
1.输出电压的稳定性
在反馈控制系统中，光耦合器的主要任务是将输出电压的变化信息反馈给控制电路。CTR值较高的光耦合器能在较小的输入电流下提供足够的输出电流，这有助于提高反馈系统的响应速度和稳定性。当输出电压出现波动时，高CTR光耦能迅速将变化传递给控制器，使得PWM信号及时调整，保证输出电压稳定。
反之，CTR值较低的光耦合器可能在输入电流不足时无法提供足够的输出电流，从而导致反馈信号滞后，这会导致输出电压产生较大的波动，影响电源的性能。因此，在设计反馈式开关电源时，选择CTR值合适的光耦合器至关重要。
2.系统的动态响应性能
动态响应性能是指系统在负载变化或输入电压波动时，输出电压恢复到稳态的速度。光耦合器的CTR直接影响到系统的动态响应能力。较高的CTR值可以使光耦合器在负载变化时快速反馈信号，提高控制器的调节速率，从而缩短系统的响应时间。
例如，在开关电源负载突变的情况下，如果光耦合器的CTR较低，反馈信号可能滞后，导致输出电压的超调或振荡。而高CTR光耦则能迅速反馈，保证输出电压迅速恢复到设定值，提高了系统的稳定性和可靠性。
3.设计复杂度与成本
光耦合器的CTR不仅影响性能，还会影响开关电源的设计复杂度和成本。在一些高性能的应用中，设计师可能需要选择具有高CTR的光耦合器，以满足严格的电源性能要求。这可能导致设计的复杂性增加，尤其是在要求高频操作的场合。
同时，高CTR光耦合器通常价格较高，这可能增加整体设计成本。因此，在设计时需权衡性能与成本，选择合适的光耦合器，以达到最佳的性价比。
4.整体系统效率
开关电源的整体效率是设计中的关键指标之一。光耦合器的CTR对系统效率有直接影响。高CTR的光耦合器能够在较低的输入功率下实现较高的输出功率，降低能量损耗，提高系统效率。
例如，在高负载条件下，光耦合器的低CTR可能导致能量传递的损失，从而降低效率。此外，较低的效率还可能导致发热问题，影响系统的可靠性。因此，选择高CTR光耦合器不仅对提高系统效率至关重要，还能降低散热设计的复杂度。
三、光耦反馈式开关电源设计中的电流传输比优化策略
在开关电源设计中，为了充分发挥光耦合器的性能，设计师可以采取以下优化策略：
1.光耦选择与匹配
在选择光耦合器时，除了关注CTR，还要考虑其输入电流、输出电压范围和频率响应等参数。设计师应根据具体应用要求，选择适合的光耦合器，并确保其CTR满足系统设计的需要。
2.增加输入电流
在反馈电路中，可以通过增加LED的输入电流来提高光耦合器的输出电流。这将有助于提高CTR，增强光耦合器的反馈能力。但是，设计师需要注意LED的额定输入电流，避免超出其工作范围。
3.使用负反馈
在反馈电路中引入负反馈，可以提高系统的稳定性和响应速度，从而降低对光耦合器CTR的依赖。通过适当的反馈设计，系统可以在一定程度上抵消光耦合器CTR的不足，提升性能。
4.适当的电路布局
合理的电路布局可以降低信号干扰，提高光耦合器的性能。设计师应在PCB设计中注意光耦合器与其他元件的相对位置，避免噪声干扰，确保信号传输的完整性。
四、光耦电流传输比的未来发展方向
随着技术的不断进步，光耦合器的设计和制造也在不断演变。以下是光耦电流传输比未来的发展方向：
高CTR光耦合器的研发：未来将有更多高CTR光耦合器问世，这些产品将能够在更低的输入电流下实现更高的输出电流，满足高效能电源设计的需求。
集成化设计：随着集成电路技术的发展，光耦合器将逐渐与其他电子元件集成，形成更为紧凑的解决方案，降低整体系统复杂度。
新材料的应用：新材料的使用将进一步提升光耦合器的性能，特别是在高频操作和高温环境下的稳定性。
智能化反馈控制：未来的光耦合器将结合智能控制技术，实现更复杂的反馈机制，提高系统的智能化水平。
总结
光耦合器的电流传输比（CTR）不仅影响到输出电压的稳定性、系统的动态响应性能，还涉及到设计复杂度、成本控制以及整体系统效率等多方面因素。为了提高开关电源的性能，设计师需要综合考虑CTR的选择与匹配、适当的输入电流调整、负反馈的应用及合理的电路布局等多种优化策略。随着技术的进步，高CTR光耦合器的研发、集成化设计、新材料的应用以及智能化反馈控制的发展预示着光耦合器将在未来迎来更加广阔的发展空间。这些进步将进一步推动开关电源朝着更高效、更稳定、更智能的方向发展。因此，持续关注和探索光耦合器CTR的优化路径及其未来发展趋势，对于提升电子设备的整体性能具有重要意义。
