由文氏电桥构成的陷波滤器

发布时间:2008-11-01 来源:维库电子市场网 www.dzsc.com

中心议题:

  • 介绍由特尔曼式电路和阻抗分压电压构成的文氏电桥电路
  • 讨论式电桥电路增益相位特性

解决方案:

  • 文氏电桥电路是具有频率选择性的代表性的桥式电路
  • 应用在特定频率凡处相位为0的特性来形成振荡电路



文氏电桥电路是具有频率选择性的代表性的桥式电路,在电子电路的教科书中经常出现。带阻滤波器(BEF)作为陷波滤波器被广泛的应用,也作为文氏电桥振荡电路被人们所熟知。

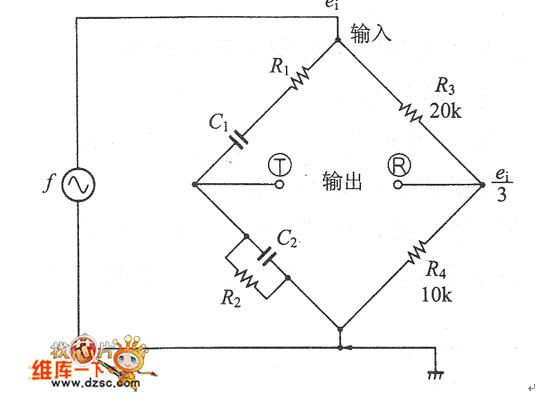

图1是由电容的串/并联电路(也称特尔曼式电路)和阻抗分压电压(R3、R4)构成的文氏电桥电路。



  图1文式电桥电路

这种电路的平衡条件是端子①和⑩之间流过的电流为0。在很多的例子中,由于R1=R2、C1=C2,从


求得

所以平衡条件为

即R=R1=R2,C=C1=C2。

对于输入信号白的频率响应,其端子①为带通特性,端子①平坦,对应白,各衰减1/3(约10dB)。

这里如果进行端子①和⑩的减法运算(差动运算),则会在特定的频率fo。处平衡,输出变为0。

图2是fo=1kHz时,C=0.O1μpF、R=16kΩ、R3=20kΩ、R4=10kΩ时的桥式电路的增益相位特性。以端子①为基准(实际为ei/3)进行测定。端子①是宽频带响应的衰减特性,所以①⑩间差动时,可获得具有峰值的陷波特性。



  图2 文式电桥电路增益相位特性

相位特性在fo=1kHz时为0,fIN<fo时相位超前,fIN>fo时相位延迟。所以,应用在特定频率凡处相位为0的特性来形成振荡电路。
