导言：在任何LED照明装置中，驱动器的性能直接决定了最终用户对照明的感受。本文设计中重点关注的是在230 VAC条件下尽可能多地兼容各种调光器和尽可能大地兼容调光范围，由此给大家推荐这一款高功率因数(PF)、可控硅调光的LED驱动器，它可以在180 VAC至265VAC的输入电压范围内为LED灯串提供额定电压30 V、额定电流0.5 A的驱动。
设计特点：

• 其设计重点是电路板可用标准可控硅调光器实现兼容

      o 兼容包括额定功率为1000 W（而非限于600 W）的调光器型号
      o 无输出闪烁
      o 从低相位角启动时无卡扣
      o 调光范围高达1000:1 – 仅受制于所连接的调光器
      o 干净的单向启动 – 无输出闪烁

• 极高能效

      o 在230 VAC下>84%

• 集成的保护及可靠性能

      o 输出开路/输出短路保护，带自动恢复功能
      o 输入过压关断可扩展输入故障时的电压耐受范围
      o 更大迟滞的自动恢复热关断可同时保护元件和印刷电路板

• 满足IEC 61000-4-5振铃波、IEC 61000-3-2 Class C和EN55015 B传导EMI要求

详细内容请下载：能效高达85%的15 W PAR38筒灯驱动器的设计方法 (DER-281)

相关阅读：
第一讲：100W高可靠性LED球泡灯驱动电源设计
第二讲：150W高可靠性LED路灯驱动电源设计
第三讲：30W高可靠性LED T8灯管驱动电源设计
第五讲：PI 5W-16W TRIAC调光LED照明驱动解决方案
第六讲：针对B10型LED灯泡设计的高效率、超紧凑驱动器

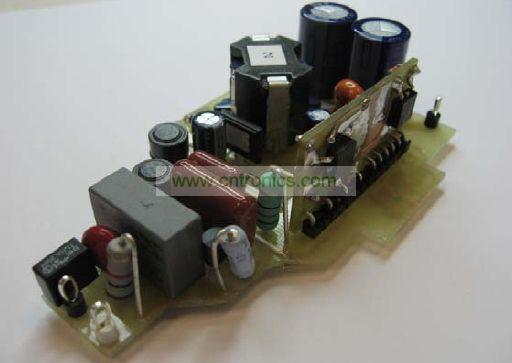

本文档介绍的是一款高功率因数(PF)、可控硅调光的LED驱动器，它可以在180 VAC至265VAC的输入电压范围内为LED灯串提供额定电压30 V、额定电流0.5 A的驱动。该LED驱动器采用了LinkSwitch-PH系列IC中的LNK405EG器件。

LinkSwitch-PH IC可以帮助您设计出具有成本效益且元件数量极少的LED驱动器，不仅能满足功率因素和谐波限值，同时还能为最终用户带来不同凡响的使用体验。其特性包括超宽调光范围、无闪烁工作（即使使用的是低成本的AC输入可控硅调光器）以及快速、平滑的导通。

所使用的拓扑结构是运行于连续导通模式下的隔离反激。输出电流调节完全从初级侧检测，因此无需使用次级反馈元件。在初级侧也无需检测外部电流，而是在IC内部进行，从而进一步减少了元件和损耗。内部控制器调整MOSFET占空比以保持输入电流为正弦交流电，从而确保高功率因数和低谐波电流。LinkSwitch-PH IC还可提供各种复杂的保护功能，包括环路开环或输出短路条件下自动重启动。输入过压可提供增强的抗输入故障和浪涌能力，输出过压可在负载断开下保护电源，精确的迟滞热关断可确保在所有条件下平均PCB温度都处于安全范围内。

在任何LED照明装置中，驱动器的性能直接决定了最终用户对照明的感受。此设计中重点关注的是在230 VAC条件下尽可能多地兼容各种调光器和尽可能大地兼容调光范围。

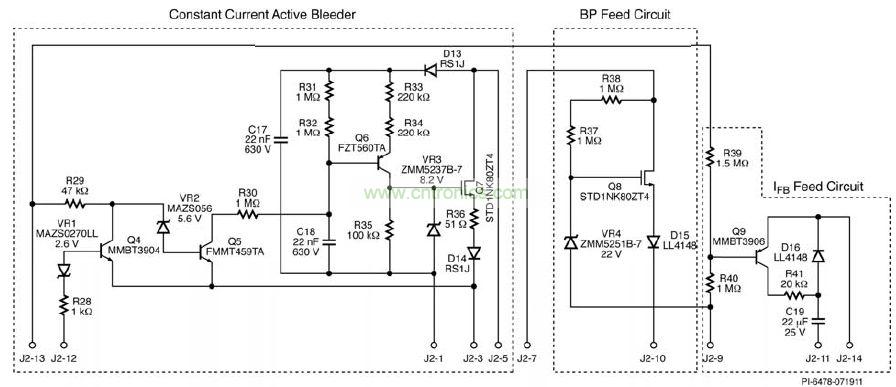

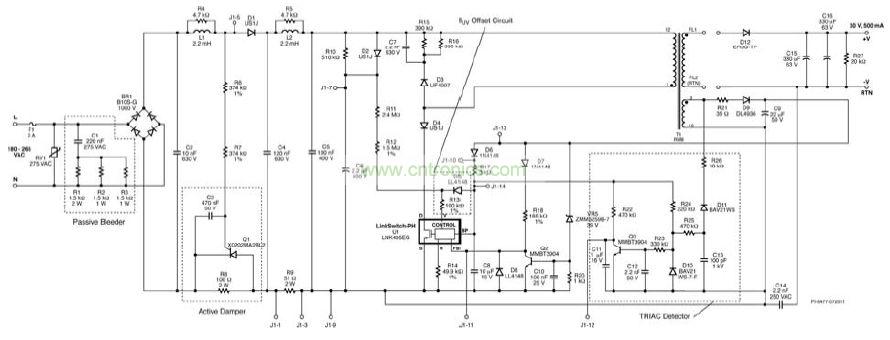

本文档包含LED驱动器规格、电路原理图、PCB设计图、物料清单、变压器规格文件和典型性能特征。

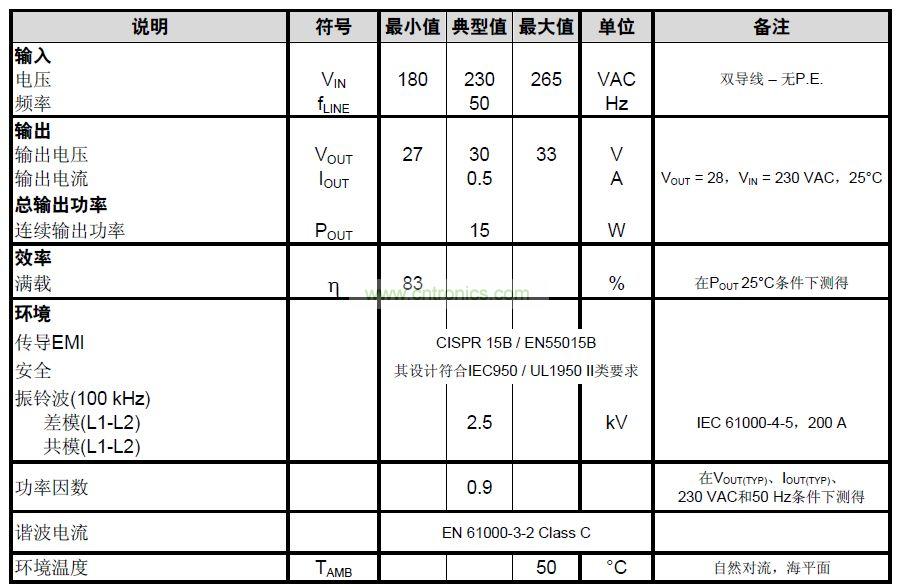

电源规格：
欲了解全文内容请下载技术白皮书：
能效高达85%的15 W PAR38筒灯驱动器的设计方法 (DER-281)
