【导读】TinySwitch-III反激式电源可以将85 VAC到265 VAC范围的交流输入电压转换为单路隔离直流输出电压。电源输出为5V，1A(5 W)的恒压/恒流(CV/CC)。典型的应用包括便携式音频播放器、数码相机以及其他需要小巧轻便型AC墙式充电器的产品
设计要点
确认在高电压和最大过载条件下最大漏极电压小于650 V。根据需要调整R1和C4的值。然而要避免箝位电路过大（即，R1的值较低，而C4的值较高），否则将导致空载功耗的增加。

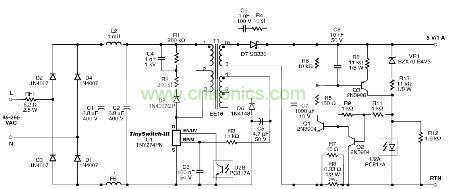

图1：用于便携式音频播放器的5 W高效率充电器设计电路图
将慢速阻断二极管D 5 与一个2 0 0 Ω 的串联电阻配合使用。为确保反向恢复时间不超过2 μs，请仅使用玻璃钝化(GP)类型的二极管。如果没有GP二极管，可使用如FR107类的快速二极管代替。所选择的这些二极管可重新再利用部分的箝位能量，这将帮助降低功耗。
选择R3的值，将空载功耗降至最低。
偏置元件D6、C5及R3是可选件，如果移除这些可选件，空载功耗将会小于500 mW。
设计特色
• 高效率（满载条件下>70%）
• 符合CEC/能源之星2008对带载模式效率的要求（可达 到71.5%，要求为64.5%）
• 空载输入低功率（在230 VAC交流输入时< 230 mW）
• 带温度补偿的低压降恒流（CC)检测
• 符合CISPR-22/EN55022 B传导EMI限制，无需Y电容
点击查看详细设计电路：用于便携式音频播放器的5 W高效率充电器
