采用单电源对集成这算放大器供电的常用方法是，把集成运算放大器两输入端电位抬高（且通常抬高至电源电压的一半，即 E＋/2），抬高后的这个电位就相当于双电源供电时的“地”电位，因此在静态工作时，输出端的电位也将等于两输入端的静态电位，即E＋/2。
　　

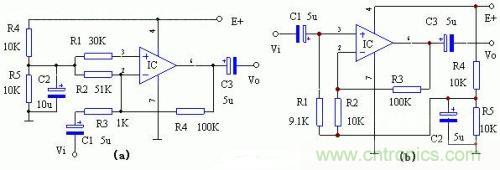

大多数集成运算放大器电略部采用正、负对称的双电源供电，在只有一组电源的情况下，集成运算放大器也能正常工作。图中所示为两种采用单电源供电的供电电路。
　　
图中，集成运算放大器两输入端抬高的电压由R4、R5对电源分压后产生，约等于 E+/2；C2为滤波电容；C1和C3分别为输入、输出隔直电容。为了减小输入失调电流的影响，图（a）中R1应等于R2与R4的并联值，图（b）中R1应等于R2与R3的并联值。
　　
图（a）为反相输入方式，电路的交流放大倍数为R4/R3=100倍；图（b）为同相输入方式，电路的交流放大倍数为R3/R2=10倍。

图题：电路图
