除GPS与伽利略卫星信号外，这些IC还能处理格洛纳斯（全球卫星导航系统）的数据。这些参考设计涵盖各种不同的GPS、伽利略与格洛纳斯组合，在1569至1607 MHz范围符合L1/E1标准。由于格洛纳斯所用卫星数量相对较多，从而显著提高了导航性能，尤其适用于大城市中狹窄街道等不利环境。

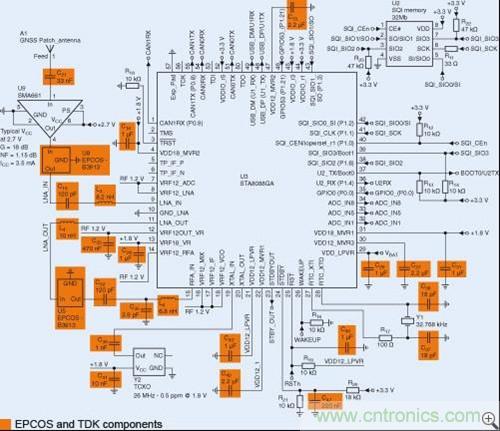

格洛纳斯使用一个边频带，与GPS和伽利略均不相同。不仅如此，为STA8088GA所开发的参照设计需要处理第一个中间级以下的整个相关射频范围。为此，输入电路在外部LNA（低噪放大器）之后，使用了爱普科斯声表面波滤波器 (B39162B3913U410)。将它用在第一级是为了抑制来自其它源（如GSM、WiFi、UMTS或BT）的信号。最后，将格洛纳斯信号与GPS和伽利略信号分离并调制为中间频率。这样就可用更少的元件来处理所有信号，从而降低成本。

集成式LNA同时用于两个路径，从芯片单独接出。这样就可以使用不同的声表面波滤波器设计与布局。信号通过第二个EPCOS声表面波滤波器 (B39162B3913U410) 时，被馈送至射频放大器与混合器，进而形成中间频率。

除使用两个EPCOS（爱普科斯）声表面波滤波器外，还使用了TDK的19个积层压敏电阻(MLCC)与3个电感器。

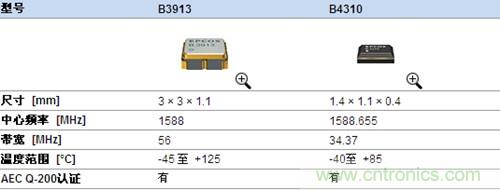

此处所用声表面波滤波器为坚固的陶瓷封装，尺寸为3 × 3 × 1.1 mm3，符合汽车工业标准AEC-Q200，其工作温度范围极宽（−45 °C至125 °C）。滤波器带宽为56 MHz，匹配网络设计为50 Ω。TDK的积层压敏电阻与电感器也符合AEC-Q200标准。这种类型的参考设计适用于汽车导航设备，不仅能够完成传统的导航任务，还可完成远程信息处理。由于精度高，同样适用于与安全相关的应用，如eCall、bCall或辅助驾驶系统。

ST还使用Teseo II系列的另一款芯片（STA8088FG）为消费电子与工业电子开发了一套导航系统。该参考设计仅使用一个EPCOS声表面波滤波器接在IC的LNA输出与射频放大器之间。此处所用爱普科斯B39163B4310P810滤波器使用爱普科斯CSSP技术（芯片级SAW封装）制造。该封装技术可实现高度小型化，因而该滤波器的尺寸只有1.4 × 1.0 × 0.4 mm3。除尺寸紧凑外，该元件还具有出色的电气特性，插入损耗只有1dB。该具备严密密封封装的滤波器符合AEC-Q200标准。其带宽为34.37 MHz，工作温度范围为−40 °C~85 °C。

ST针对这两种参考设计在全球进行了大量测试，以验证同时使用多个卫星导航系统的优势。

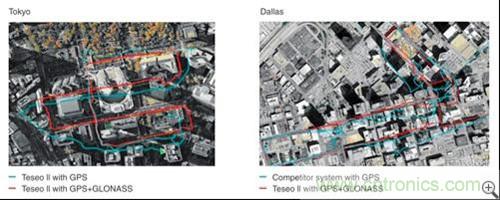

图2为在东京城市峡谷进行的一项测试。测试表明同时使用GPS与格洛纳斯信号位置的数据精度得到了显著提高。在达拉斯进行的一项测试中，对新的ST设计与一款只使用GPS的同类竞争产品进行了对比。这项测试同样表明多导航系统所具有的明显优势。


Teseo II、GPS与格洛纳斯（红线）位置数明显比仅从Teseo II与GPS获得的数据更精确。
