随着面向高压能源、工业和汽车领域的能源储存应用的发展，比如风力发电、光伏电池和混合动力汽车，锂离子(Li-Ion)电池的应用日益普遍，进而刺激了对更安全、更高性能电池监控和保护系统的需求。锂离子电池组包含大量的电池单元，必须正确监控才能提高电池效率，延长电池寿命并确保安全性。

AVNET基于AD7280A设计的隔离式锂电池监控系统实现了锂离子电池监控所需的，包括电压、电流和温度测量，信号隔离以及安全监控等功能，可以满足锂电池制造商和电源系统设计商的各种需求。

锂电池监控系统设计中采用的主要芯片

• AD7280A 集成了对锂离子电池进行通用监控所需全部功能的锂离子电池监控器
• ADuM1401  采用ADI公司iCoupler技术的四通道数字隔离器
• ADuM5401  隔离的Σ-Δ调制器

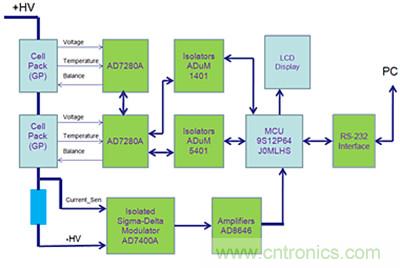

锂电池监控系统硬件设计介绍

•  电池监控系统包括主板和负载板
•  完全隔离的电池监控系统解决方案
•  支持12 个电池单元的电压和电流测量，支持温度测量
•  ±1.6 mV 电压精度
•  模拟电池的短路和开路状态
•  电源工作范围: 8 V to 30 V
•  工作温度范围: −40°C to +105°C

锂电池监控系统软件概览


•  通过COM口与电池监控系统主板进行连接
•  对电池监控系统进行参数配置
•  获取电压、电流及温度值并显示
•  多种报警显示

更多详细设计信息可参考：基于AD7280A完全隔离式锂电池监控系统设计完整资料

锂电池监控系统完整资料包含以下内容：

1. 电池监控系统介绍
2. 电池监控系统用户手册
3. 硬件原理图及PCB layout
