如今的移动电源类型和款式多种多样，从造型、体积、设计每一款移动电源都不尽相同，相信很多消费者在挑选移动电源的时候都有选择困难症了。今天给大家介绍一款，由富基仕出品的创意时尚移动充电设备——Power Cube。为了满足大家的好奇心，我们对其进行了解剖，以此揭秘一下富基仕 Power Cube 移动电源内部心脏构造。
富基仕 Power Cube 移动电源拆解开始！
一个产品纵然有着出色外观设计，细腻的手感，但这也只是外在的表面。一款优秀的移动电源产品还涉及到芯片、电路设计、PCB 板、电芯每一个环节，这都关系到移动电源的质量问题。

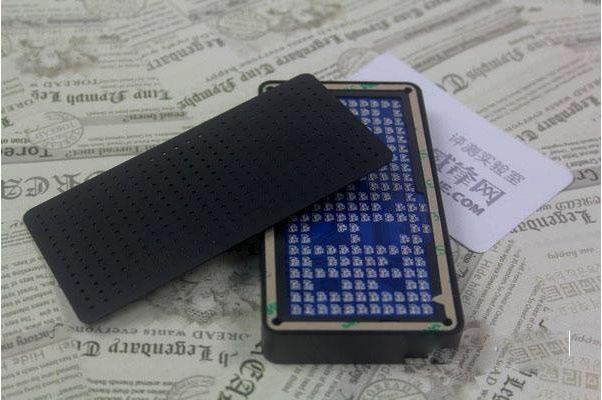

首先把 Power Cube 的金属前面板给卸下来，前面板还镶嵌这一个软性的塑料膜，这层朔料膜起到在金属前面板和电源的 LED 之间起到一种缓冲的作用，防止金属前面板直接和 LED 直接接触。这层塑料膜还起到了很好的防尘和防水功能，避免了灰尘和水滴直接进入移动电源的内部。

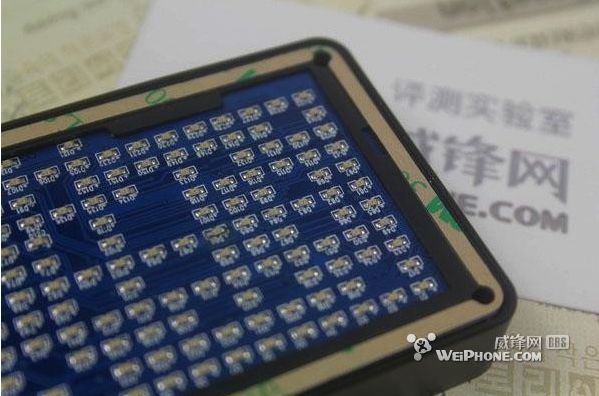

可以看到前面板下电路板上密密麻麻的 LED 灯，接着扭开移动电源四角的四颗螺丝。
[page]

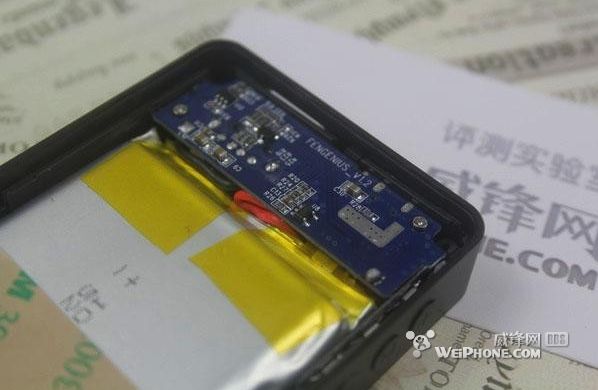

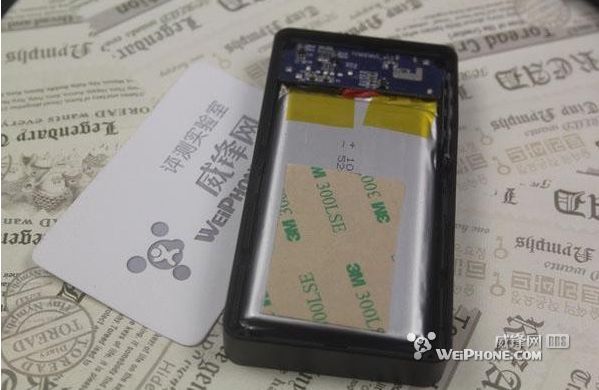

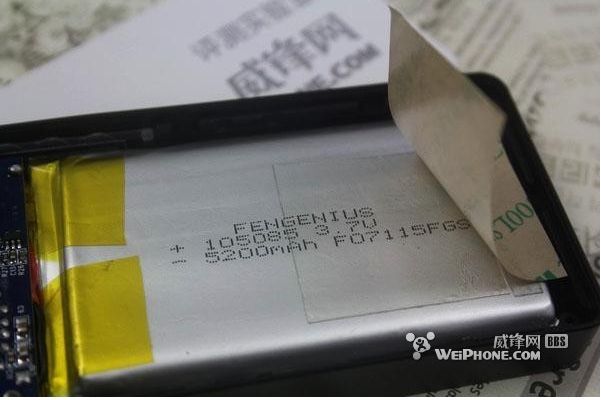

打开 Power Cube 的后盖可以看到 PCB 板 的背面和一块 5200 毫安的锂离子聚合物电芯，锂离子聚合物是一种新型电池，标称电压 3.6 或 3.7V，它具备能量密度高、无记忆效应、高转换效率及高安全性等多种优势特征，没有爆炸等安全隐患，是很多大的品牌电池主要使用的电芯，但是成本也要高很多。电芯和 PCB 板 连接的地方有一层金手指，这种材料叫茶色高温胶(金手指)，是一种聚酰亚胺膜，专门防止高温、短路、漏液等隐患。
事实上，Power Cube 除了上面一块我们能看见的 PCB 板之外，PCB 板的下面还有还有一个搭载移动电源主控芯片的电路板。
[page]

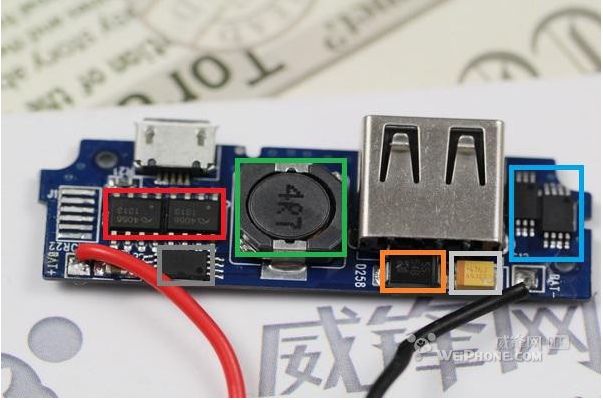

下面我们重点就来看一下 Power Cube 的各个芯片和元件。
红色：4056 充电管理芯片，日本精工生产
深灰：电源保护芯片，日本精工生产
绿色：4R7 电感，TDK 生产
黄色：肖特基二极管，台芯
灰色：钽电容，ABX原装
蓝色：MOS 管 日本精工生产
白色：74HC164D 串并转换芯片
黑色：SM16126D LED 驱动IC 芯片
黄色：NEC 原厂订制 Fengenius 主控芯片
[page]
我们再来看几张芯片的特写图：

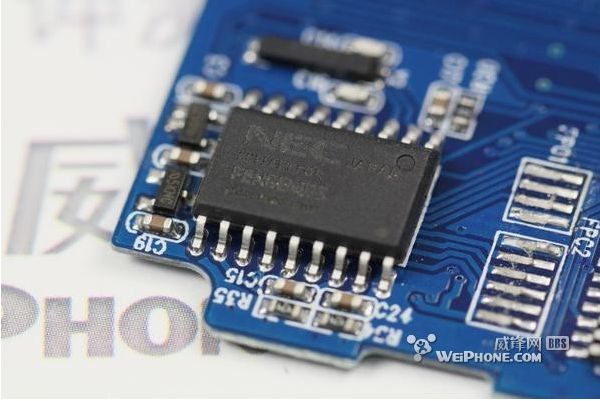

由NEC 生产的原厂订制 Fengenius 主控芯片，主要功能驱动 LED 灯发光，内部自带时钟控制程序，保证时间的精确度。自动控制升压，充电，LED 恒流。

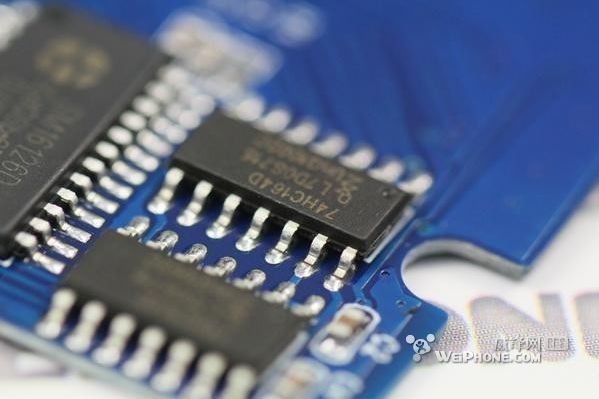

74HC164D 串并转换芯片
SM16126D
SM16126D 是专为 LED 显示屏设计的驱动芯片，内建 CMOS 位移寄存器与锁存功能，可以将串行的输入数据转换成并行输出数据格式。
[page]

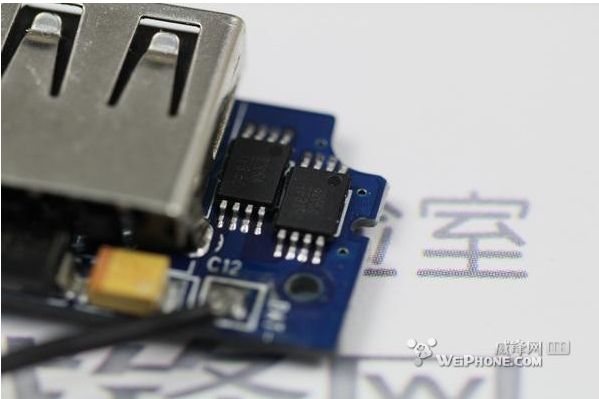

日本精工生产的 MOS 管

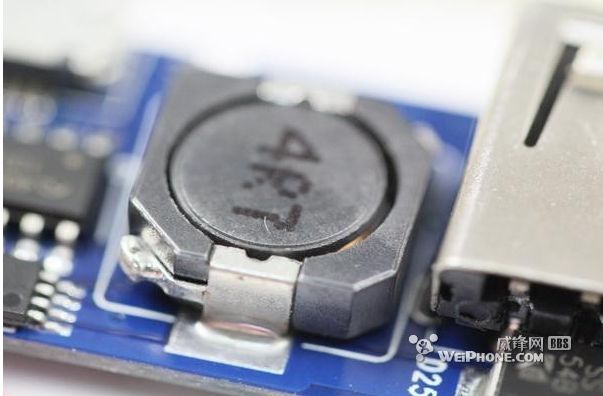

TDK 生产的 4R7 电感

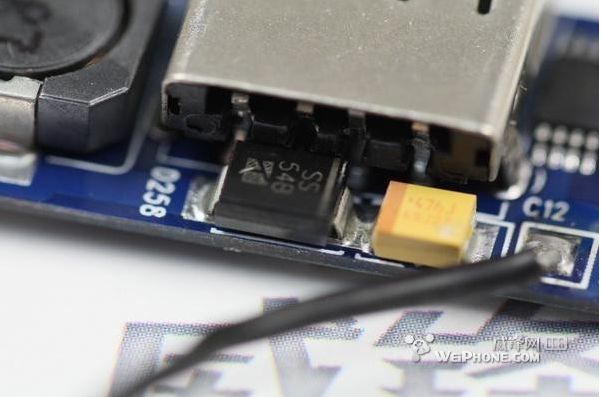

肖特基二极管台湾生产 ，钽电容 ABX 原装
[page]

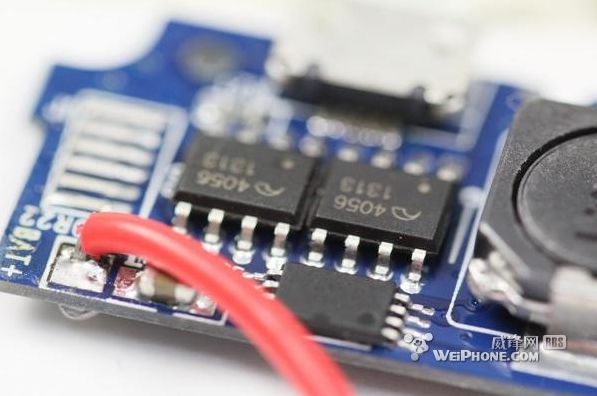

日本精工生产的 4056 充电管理芯片和电源保护芯片

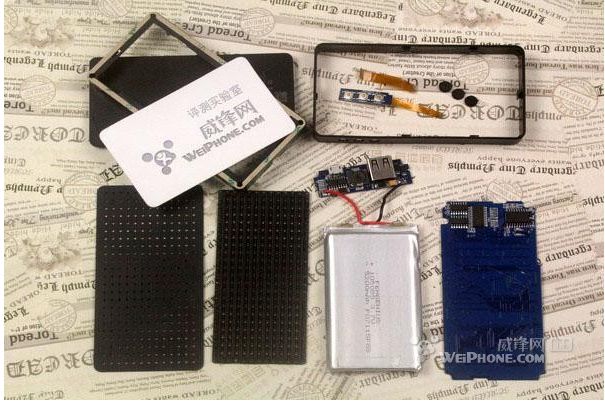

通过详尽的观察，Power Cube 的结构布局非常整齐，走线也很工整，空间设计合理，电池和电路板非常严密的“躺”在槽内，从这些结构工艺来看，设计的确做的非常严谨。电芯采用的是锂离子物理聚合电芯，控制芯片主要由日本精工和台湾企业生产。而且配备了一块由 NEC 生产的 Fengenius Power Controller 芯片，从做工和用料上来说 Power Cube 都是十分用心的。
在这里特别提一下，NEC 生产订制的 Fengenius Power Controller 芯片，除了能够有效提供稳定的充电电流，还能自动设别你的设备，以提供适合个人设备的最佳充电电流。而且在为设备充满的同时能够自动断电，避免造成电流的浪费，还能更好的保护用户智能设备的电池。正面电路板包括升压电路、保护电路、温度监控电路等部分。多种保护设计最大限度的保证了使用安全。
在目前便携式智能设备飞速发展的时代，移动电源的市场也火速兴起，市场上大量的厂商涌入使得这个市场混乱不堪，各种虚标容量、劣质产品、二手电芯等问题移动电源坑害了消费者的权益。因此锋友们在挑选移动电源除了认清一款产品的外在做工与手感之外还要同时关注移动电源内部的结构和质量，以避免被不法的商家欺骗。
