【导读】还在为手机电量不足而担心吗？还在为买不到合适的移动电源而苦恼吗？不如来自己做一个吧！不管你带的是什么品牌、什么型号、什么样的接口，都可以用它来充电，充几部手机都毫无压力，还在犹豫什么，赶紧动手吧！
现在的手机啊，屏幕越来越大，性能越来越好，越来越娱乐化，然后为了薄如纸张，电池就越来越不经用了。为了能长时间使用手机，很多人都开始购买了第二块电池，但是往往也不够用，某些不能跟换电池的手机用户就更惨了。所以，移动电源就开始大行其道了。
总体上这个移动电源有这么四个部分构成：充电，升压，保护和电池。首先，电池一般都是用可充电的锂电池，以片状的锂聚合物电池还有18650封装的标准锂电用的最多。根据情况，通过并联来提高容量，延长使用时间。然后，有一个充电电路为电池充电，一般设定为了充电方便和效率考虑，都使用标准的5V电源，接口为MINI USB，通过专用的锂电池充电芯片来控制和管理锂电池的充电动作。升压部分，是把锂电池的输出电压，从平均3.7V电压提升到5V，来输出到外部供电，因为现在基本都是开关电路控制，效率很高，线路本身的损耗可以忽略。保护部分有单独接入的，也有集成在充电放电部分里面的，主要防止短路和过冲过放，这些动作都会影响到锂电池的安全性和寿命。
DIY移动电源：材料
1、锂电池盒

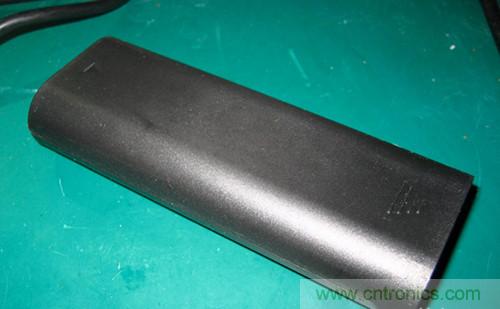

这是网上购买的标准双18650锂电池的电池盒，内部可以容纳两节标准18650电池，以及适当大小的控制电路。

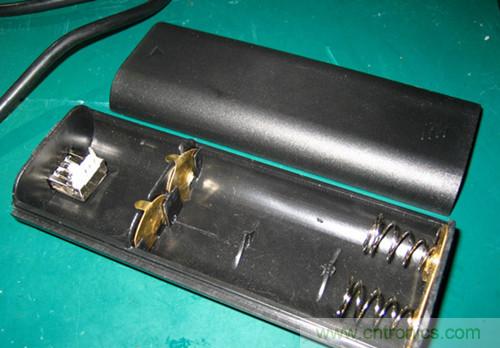

这是电池盒内部。本身就是并联结构，很方便。

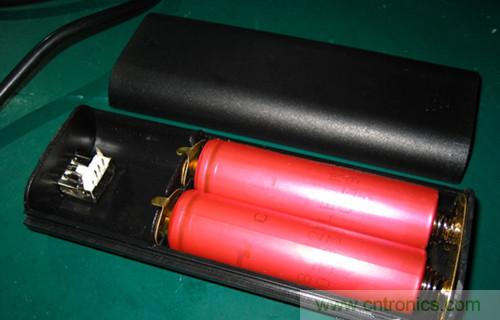

看看电池放进去的样子，熟悉电池的朋友可以猜猜这是啥电池。
2、成品一体化电路板

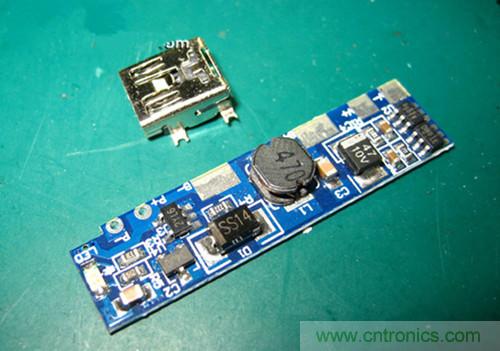

为了简化自己的工作量，这是网上购买的成品一体化电路板，带充电，升压，电池保护一体全集成，充电电流最大0.5A，输出最大0.5A，平时充个手机是足够了的。上面那个插座是MINI USB口。
3、3M双面胶
DIY移动电源：固定

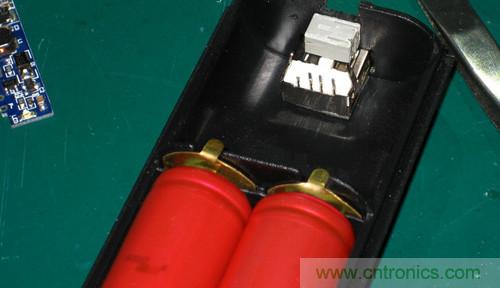

用3M双面胶固定住标准USB口，然后截取一段合适大小的塑料块，用汉高瞬间胶固定，在上方的塑料盖上切割出合适的缺口，用于放置MINI USB口。
看看样子，堆叠在一起，刚刚好合适。
DIY移动电源：接线

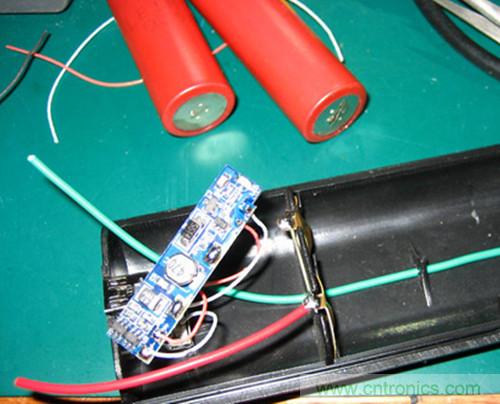

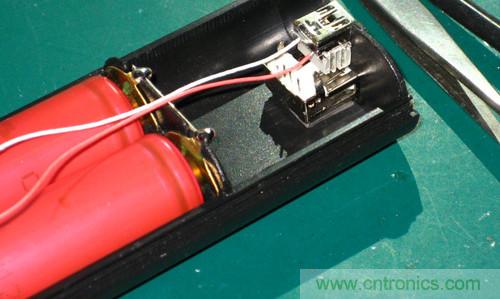

穿好焊接好连线，很简单的哦~

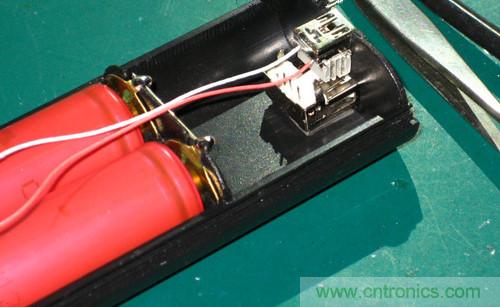

固定一下，基本上就完成了。在这张图里用了简单接法，把输出口的D+D-口直接短路，可以适应大部分智能机的充电识别需求。
DIY移动电源：兼容
为了提高适应性，比如水果机也能充电，外接了一块识别电阻板，向下兼容输出口的D+D-口直接短路模式，算完美了，可以兼容99%的机型。
移动电源成品

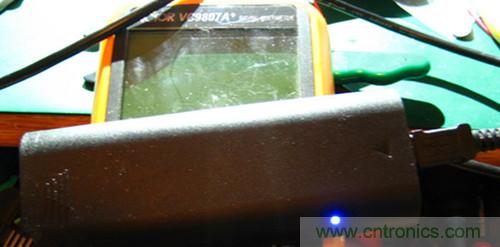

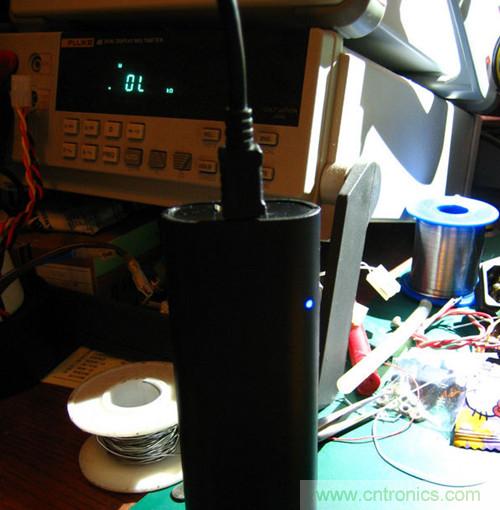

看这幽幽小蓝光，还是很有感觉的。
移动电源四电池版

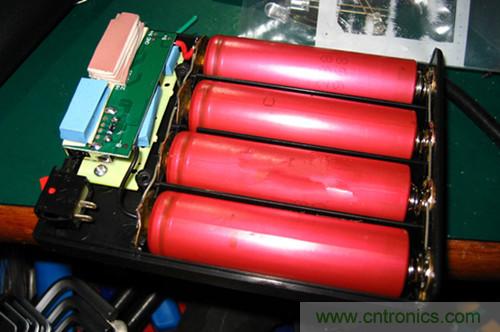

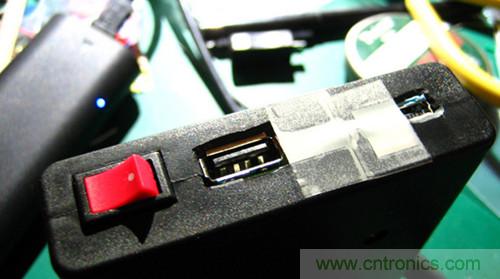

这是4电池版的，同期做的，顺便也亮相下•••后来加装了两个小LED当照明，就不重新拍了。自己做个移动电源，比买现成的可节约多了。
