【导读】最近看见了不少关于DIYER自己琢磨出的开关电源的相关设计，可谓是眼花缭乱。可是大大小小都会存在着不同的设计盲区。本文就两种比较完善的开关电源升压电路的设计给大家展示一下，你可以做一个对比，看看哪款更加切实你的需求？献丑了！
开关电源升压电路设计一：

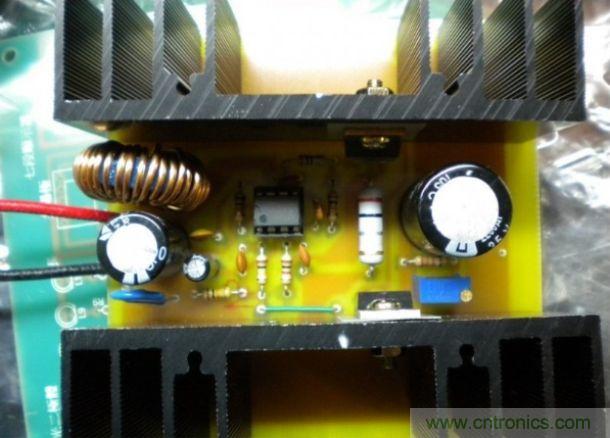

下面的高手DIY的升压电源能上到15V/5A，大家试试所有的都还不错，就是发热量不是一般的大。
3843频率是172KHZ左右，MOSFET是IRF1010E，电感是11uH左右上边绕的是15uH，线径1.2mm环型铁芯
输出电流 ：输入电流 X 转换效率(X%) X 乘以总工作周期 - 10~20%的余裕电流
以下用假设值来计算，10~20~%的余裕，先以10%来算。
输出电流 =输入电流(4A) X 转换效率(90%) X 乘以总工作周期(90%) - 10%的余裕
= 3.6A X 乘以总工作周期(90%) - 10%的余裕
= 3.24A - 10%的余裕
= 3.24A - 0.324A
= 2.916A
输入电流4A,输出电流只有2.916A。
总转换效率 = 2.916A/4A = 0.729 = 72.9%，大概73%。
[page]
开关电源升压电路设计二：

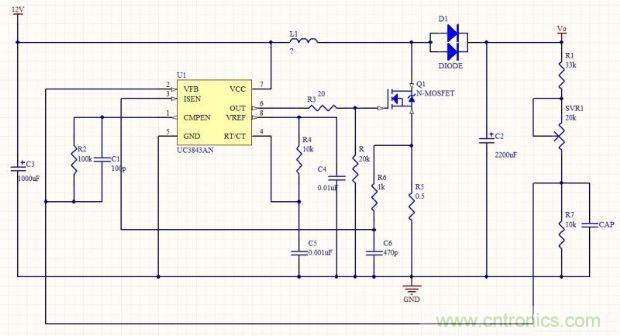

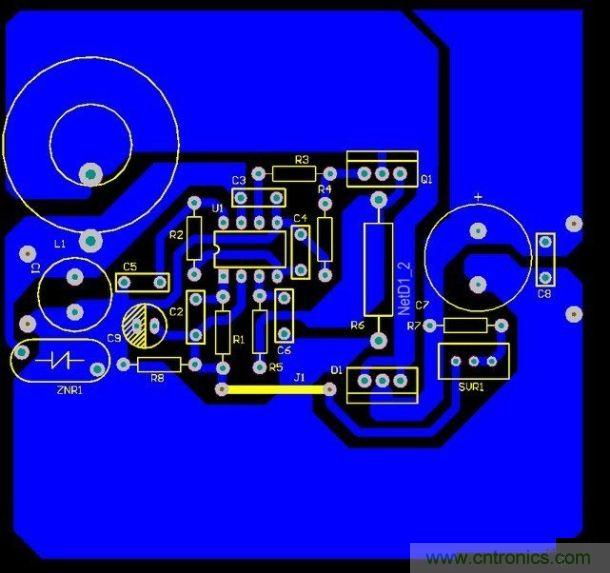

以下是另一个方案：
