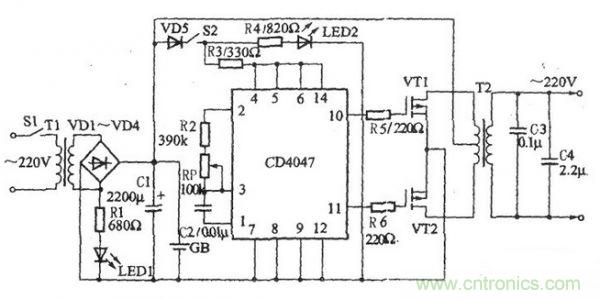

该电路由可选通的非稳态多谐振荡器组成，可用作正/反向边沿触发单稳态多谐振荡器，具有重触发和外部计数选项功能。贴片场效应管实现功率放大功能。

接通电源开关Sl，当电网正常工作时，交流220V电压经Tl降为交流12V电压，然后再经VD1～VD4整流、Cl滤波后，对蓄电池GB充电。同时，LED1点亮，指示逆变器正处于充电状态。 当电网异常引起停电时，蓄电池GB两端的直流+12V电压经T2的一次绕组为VT1和VT2提供工作电压。接通逆变按钮S2后，+12V电压经 VD5、S2和R3为CD4047提供工作电压，同时将LED2点亮，指示逆变器处于逆变状态。多谐振荡器振荡工作后，分别从CD4047的（10）、（11） 脚输出两个相位相反、幅度相等的约50Hz低频振荡信号，该信号经VT1和VT2功率放大（VT1和VT2交替导通）后，在T2的“二次”组两端产生交流220V电压，给小功率用电设备供电。

此逆变电源电路简单、外围元件少，通过整机安装后，不用调试即可通电正常工作。本装置一般作为备用电源使用，当电网正常供电时，逆变按钮S2应处于断开状态；反之，则应将S2处于闭合状态。若想提高该逆变器的输出功率，可加大GB的容量和Tl、T2的功率，且场效应晶体管采用双管并联。
通电工作时，调节RP的阻值，可以改变逆变输出电压的工作频率。
